こんにちは、切粉ラボ運営のMakaです。
製造業でCADを調べると、2D CAD、3D CAD、機械CAD、CAD/CAMなど、似た言葉が次々に出てきます。さらにAutoCAD、SOLIDWORKS、CATIA、Inventor、Fusionなどソフト名まで並ぶと、「結局どれを覚えればいいのか」と迷いやすいところです。
私は製造業で20年以上、NC旋盤やマシニングセンタの加工、設備立ち上げに携わり、CADは部品図の作成や治具設計、CAMはNCプログラム作成に使ってきました。現場で感じるのは、
2Dと3Dは優劣ではなく、作るものと後工程で使い分ける道具
だということです。
加工図面の修正や簡単な形状の作図が中心なら2D CADで十分な場面があります。一方、複雑な部品、治具の組み合わせ、干渉確認まで行うなら3D CADが便利です。
実務では、機能以上に「職場や取引先が使うソフトとデータをやり取りできるか」が重要になります。
- CADの主な種類とそれぞれの役割
- 2D CADと3D CADの違いと使い分け
- 機械設計で使われる代表的なCADソフト
- 仕事に合うCADを選ぶための確認ポイント
CADの種類は何で分かれる
CADの種類は、単にソフト名で分けるだけではありません。まずは「平面で描くのか、立体で作るのか」「設計だけか、加工までつなげるのか」という役割で見ると分かりやすくなります。

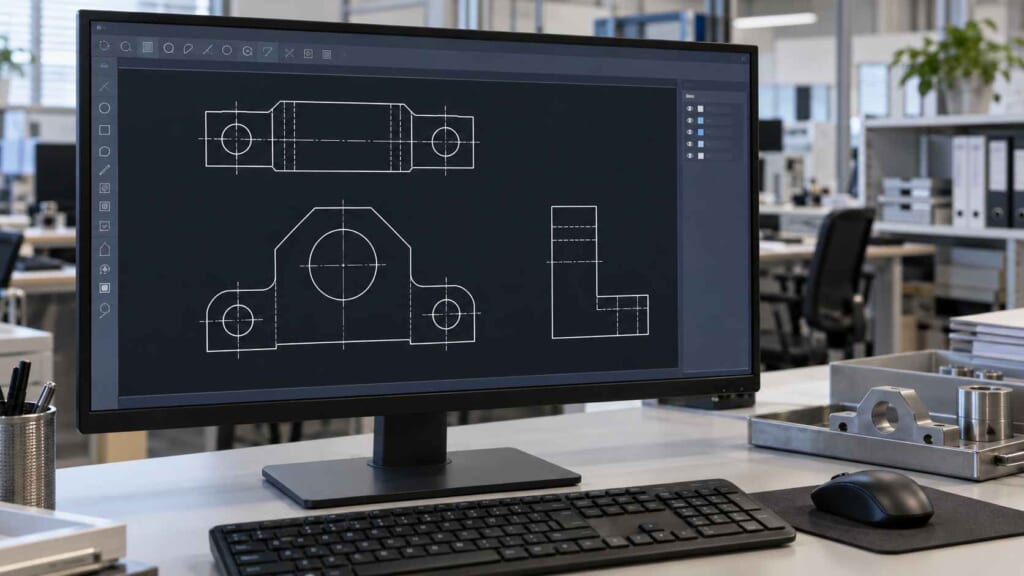

2D CADは平面図面を描く
2D CADは、線、円、寸法などを使い、平面上に図面を作成するCADです。機械分野では正面図、平面図、側面図などを組み合わせて部品形状を表します。
私は加工図面の修正や、シンプルな治具を作るときに2D CADの手軽さを感じます。必要な部分だけを素早く描きたい場面や、紙図面から加工用の輪郭データを起こす作業にも向きます。
一方で、複雑な立体形状になるほど、複数の投影図から頭の中で形を組み立てる力が必要です。隠れ線や側面図を読み違えると、CAD上では線がつながっていても、実際の部品形状とは違うことがあります。
3D CADは立体モデルを作る
3D CADは、部品を立体モデルとして作成するCADです。長さ、幅、高さを持つ形状として確認できるため、部品単体だけでなく、複数部品を組み合わせた状態も把握しやすくなります。
機械設計では、穴や段差、R形状などを立体で確認でき、部品同士の干渉確認にもつなげられます。
ただし、3Dモデルがあるから図面が不要になるとは限りません。実際の加工では、寸法公差、幾何公差、表面粗さ、材質、熱処理など、図面に記載された要求を確認する必要があります。

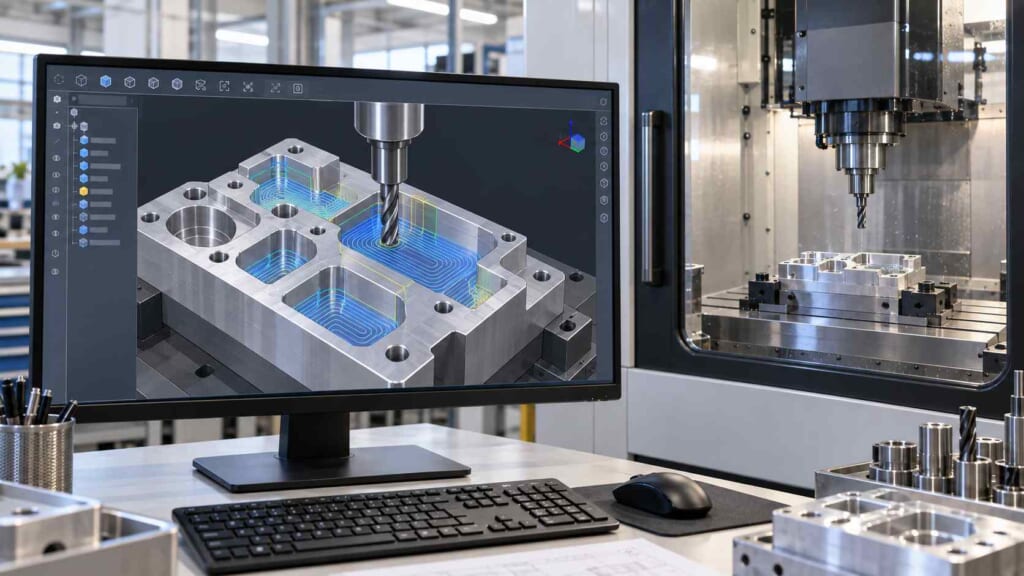

CAD CAMは加工までつなぐ
CADで作った形状を加工へつなげるのがCAMです。CADが形状を作る道具なら、CAMは「どの工具で、どの経路を削るか」を決める役割を持ちます。
私がCAD/CAMを最初に使ったのは、旋盤用のNCプログラム作成でした。それまでは手打ちでプログラムを作っていましたが、複数回の切込みや複雑なR形状になると作成が難しくなります。CAMを使うことで、手打ちでは大変だった工具経路を作りやすくなり、仕事の幅も広がりました。
CADとCAMは同じものではありません。
CADは設計・作図、CAMは加工用の工具経路やNCプログラム作成を支援します。製造現場では一体型のCAD/CAMを使うこともあります。
2D CADと3D CADの違い
2D CADと3D CADの違いは、平面か立体かだけではありません。作図、修正、確認内容、後工程とのつながり方まで変わります。
| 比較項目 | 2D CAD | 3D CAD |
|---|---|---|
| 基本表現 | 線や円で平面図を作成 | 立体モデルを作成 |
| 得意な作業 | 図面作成、修正、簡単な部品 | 複雑形状、組立、干渉確認 |
| 形状把握 | 投影図を読み取る必要がある | 立体で確認しやすい |
| 変更の影響 | 関連する図を個別に直す場面がある | モデル変更を図面へ連動できる製品がある |
| 加工との連携 | 2D輪郭加工などと相性がよい | 複雑な3D加工やCAM連携に向く |
作図方法と形状確認が違う
2D CADでは、正面・上面・側面などの図を使って立体を表します。形状が複雑になるほど、各線がどの面を表すか読み取る力が必要です。
3D CADでは、モデルを回転させながら形状を確認できます。穴の向きや段差、部品同士の位置関係が視覚的に分かりやすく、設計変更の影響も追いやすくなります。
ただ、加工者の立場では3Dモデルだけを見て終わりにはしません。私は加工用CADデータを作る前に、表面粗さや寸法公差を確認します。Rのつなぎ、隠れ線、側面図、公差の上限・下限などは、モデルだけでは見落としたくない情報です。
機械設計では役割が違う
2D CADは、既存図面の修正や単純な部品図など、平面上で情報を伝えやすい仕事に向きます。2D中心の職場なら、無理に3Dへ置き換えないほうが早いこともあります。

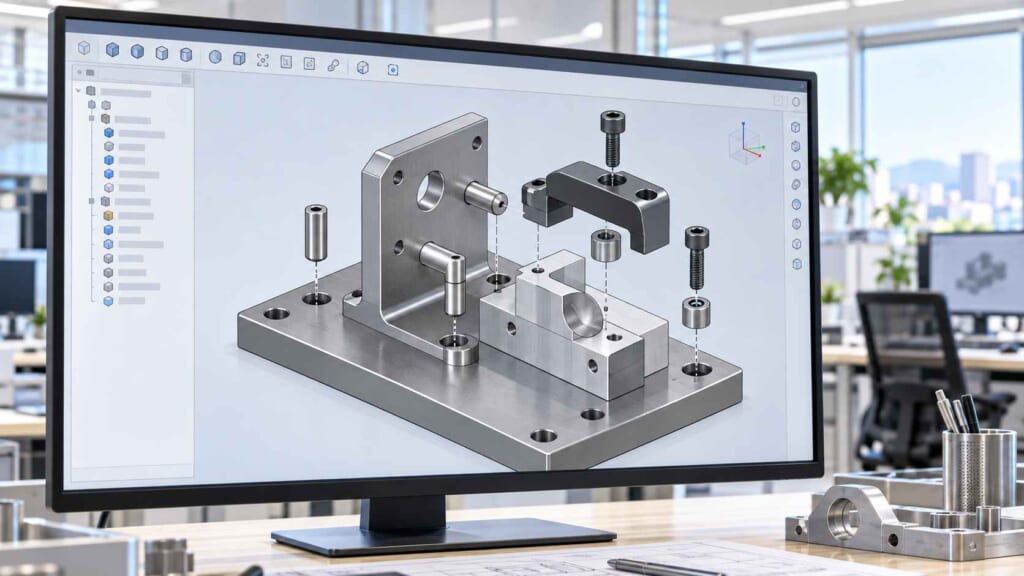

3D CADは、部品形状を設計し、組立状態まで確認したいときに役立ちます。複数部品を組み合わせる装置や治具では、全体像を立体で確認できます。
◆Makaの現場ワンポイント
「3Dのほうが新しいから全部3Dにすればいい」とは考えていません。加工現場では、ちょっとした輪郭修正なら2Dのほうが早いことがあります。反対に、複雑な治具や多面形状は3Dで見たほうが確認しやすいです。大事なのは作業に合っているかです。
2Dと3Dはどっちを選ぶ
判断の基準は、「何を作るか」「どこまで確認するか」「次の工程で何を使うか」の3点です。加工図面を描く・直すことが中心なら2D CADから始めても問題ありません。複雑な部品設計、アセンブリ、干渉確認まで行うなら3D CADを軸に考えます。
そして、2Dか3Dかを一度決めたら終わりではありません。3Dで設計して2D図面を出す運用もありますし、支給された3Dデータから加工用の2D輪郭を取り出すこともあります。2Dと3Dは競争相手ではなく、工程の中で使い分けるものと考えると選びやすくなります。
機械向けCADソフトの種類
CADソフト名は非常に多いため、すべてを覚える必要はありません。ここでは機械設計や製造分野で名前を目にしやすい代表例を、2D中心、3D中心、CAD/CAM連携という視点で見ていきます。
| ソフト名 | 主な位置付け | 向いている用途の例 |
|---|---|---|
| AutoCAD | 2D作図と3Dモデリング | 図面作成、既存図面の修正 |
| AutoCAD LT | 2D CAD | 2D図面の作成・修正 |
| Inventor | 機械向け3D CAD | 部品、アセンブリ、機械設計 |
| SOLIDWORKS | 機械向け3D CAD | 部品、アセンブリ、製造用図面 |
| CATIA | 3D CAD | 複雑な製品・大規模設計 |
| Fusion | CAD/CAM統合型 | 3D設計から加工データ作成 |
上表は用途をつかむための大まかな位置付けです。実際の機能、対応ファイル形式、ライセンス、動作環境は製品や契約内容で変わるため、導入時は必ず公式情報を確認してください。
2D CADで使われるソフト
2D CADではAutoCADやAutoCAD LTなどが代表例です。AutoCADは2D作図に加えて3Dモデリングにも対応しています。機械図面の作成や既存DWGデータの修正を中心に考える場合、候補に入りやすいソフトです。
製品の機能範囲は更新されるため、導入前には公式仕様を確認してください。（出典：Autodesk「AutoCAD」公式製品情報）
ただし、職場が別の2D CADを使っているなら、その環境に合わせる価値は大きいです。図面データを渡すたびに変換が必要になると、線種、文字、寸法、レイヤなどの確認作業が増えることがあります。
3D CADで使われるソフト
機械向け3D CADにはSOLIDWORKS、Inventor、CATIAなどがあり、部品やアセンブリの作成、2D図面化に使われます。
SOLIDWORKSの公式情報でも、部品、アセンブリ、製造用ドキュメント、2D図面に関する機能が案内されています。（出典：SOLIDWORKS「SOLIDWORKS Design」公式製品情報）
どの3D CADが合うかは、会社や業界、扱う製品で変わります。社内外でデータを受け渡す仕事ほど、周囲の環境を優先してください。
CAD CAM一体型という選択
設計から加工へつなげたい場合は、CADとCAMを一つの環境で扱えるソフトも候補です。Fusionはその代表例の一つです。
私自身、CAMを使うようになって大きく変わったのは、複雑な工具経路を作りやすくなったことです。ただし、CAMが自動で出した経路をそのまま信用するのは危険。工具形状、突出し量、ワーク、治具、切削条件を実機と合わせて確認する必要があります。
CAD/CAMを選ぶときは、対応する工作機械とポストプロセッサも確認してください。
CAMで工具経路を作れても、実機に合うNCプログラムとして出力できなければ運用できません。
機械設計でCADを選ぶ方法
CAD選びで迷ったら、機能一覧から入るより、実際の仕事を分解したほうが判断しやすくなります。私は「描くもの」「確認したいこと」「受け渡す相手」「加工とのつながり」の順で考えます。
図面修正が中心なら2D
既存の部品図を修正したい、寸法や穴位置を変更したい、紙図面からCADデータを作りたい。このような作業が中心なら、2D CADは有力です。
特に加工現場では、すでに完成した設計を受け取り、必要な輪郭だけを加工用データとして作るケースがあります。私の経験でも、シンプルな形状なら2Dのほうが作業へ入りやすい場面がありました。
一方で、図面そのものを読む力は別に必要です。寸法、公差、表面粗さ、幾何公差の読み方に不安がある場合は、機械図面の見方と読む順番も合わせて確認してください。
複雑形状なら3Dを軸にする
立体的なR形状、複数方向からの穴、複雑な治具、部品点数の多い装置などを扱うなら、3D CADの利点が大きくなります。モデルを回転させながら確認できるため、形状の理解がしやすく、部品同士の位置関係も追いやすくなります。
さらに、後工程で3D CAMを使う場合は、3Dモデルをそのまま活用できる流れが作れます。紙図面しかない場合は加工形状を自分でCADへ作る必要がありますが、正しいCADデータが支給されていれば、その作業を省略できることもあります。
私の経験では、図面内容によってはCADデータがあることで数時間程度の差が出たこともありました。ただし、これはあくまで私が扱った部品での例であり、形状やデータ品質によって差は大きく変わります。
互換性を最優先で確認する
実務で最優先したいのが互換性です。受け取ったデータを開けない、社内のCAMへ渡せない、変換で情報が欠けるなら手間が増えます。
DWG、DXF、STEP、IGESなど、職場で使う形式を読み書きできるか、変換後に形状や寸法情報が保たれるかまで確認します。
CAD選びは「自分が使いやすいか」だけで決めないこと。
設計、加工、検査、取引先まで含めて、データが途切れず流れるかを見るのが現実的です。
無料体験で操作感を確かめる
候補を絞ったら、CADソフトの無料体験で実際の作業に近い形を一つ作ってみてください。寸法入力、拘束、図面化、データ出力まで試すと違いが分かります。
独学で操作が止まりやすい人は、講座を使う方法もあります。Winスクールでは機械系の2D CADと3D CADを扱う講座が用意されています。講座内容や現在の仕事との相性を比べたい場合は、WinスクールCAD講座の無料相談を含む選び方を確認してください。
私の場合、2軸加工用CAD/CAMの基本操作を覚えるまで約2か月かかりました。社内教育とメーカー講習を使い、分からないところを実際に操作しながら聞く方法が一番理解しやすかったです。期間はソフトや経験で変わりますが、操作だけでなく仕事と結び付けて覚えるほうが身につきます。
CADデータを使う現場の注意点
加工現場では、CADデータがあっても図面と実機の状態を照らし合わせる作業が欠かせません。
図面を読む力が先に必要
新人にCAD/CAMを教えるなら、私はまず図面の読み方から覚えてもらいたいです。CADの操作ができても、図面で要求される寸法公差や表面粗さを読み取れなければ、正しい加工データにはなりません。
加工用CADデータを作るときも、私は最初に表面粗さや寸法公差を確認します。幾何公差が指定されている場合は、形状だけでなく、どの基準を使い、どの加工順序なら要求を満たしやすいかまで考えます。
図面記号の意味から確認したい場合は、機械加工で使う図面記号一覧も参考にしてください。
支給データも図面と照合する
客先や設計からCADデータを受け取っても、そのまま正しいと決めつけないほうが安全です。私は実際に、CADデータへ寸法公差が反映されていなかったケースや、CAD上では形になっていても実機では加工しにくい形状を見たことがあります。
まれにCADデータと正式図面の内容が一致していないこともあります。そのため、加工前には図面と照合し、どちらを正式な要求として扱うのかを確認します。疑問があれば自己判断で進めず、設計や担当者へ確認するのが基本です。
◆Makaの現場ワンポイント
3Dモデルは見た目が分かりやすいぶん、「正しそう」に見えます。でも加工者が必要なのは、見た目ではなく要求を満たすことです。公差や表面粗さが図面にしかないなら、最後に頼るのはやはり正式な図面です。
CAMには加工知識も必要
CAMはNCプログラム作成を助けてくれますが、「加工できるかどうか」まで全部判断してくれるわけではありません。工具長、工具径、突出し量、治具の剛性、ワークの剛性、材質、切込み量、送り速度などは実際の加工条件と結び付けて考える必要があります。
私はCAMが作った工具経路を見て、「この動きは危ない」と感じることがよくあります。高送り工具を使った加工では、工具先端のテーパ形状とR形状の影響で、想定以上に削り込んだ経験もありました。
シミュレーションが問題なくても実機確認は必要です。CAM内の工具・治具・ワークと実機の状態を合わせます。NCプログラムや機械の基本は、NC工作機械とCNCの仕組みで確認できます。
AIや自動化が進んでも、この部分は変わりません。プログラムを自動生成できることより、自動生成された内容が図面要求と実機に合っているか判断できることが、これからさらに重要になると感じています。
CAD選びのよくある質問
最後に、CADの種類や2D・3Dの違いを調べるときに迷いやすいポイントをまとめます。
CADの種類に関するよくある質問（FAQ）
Q1. CADにはどんな種類がありますか？
A. 大きく見ると、平面図面を作る2D CAD、立体モデルを作る3D CADがあります。製造分野では、CADで作った形状から加工用工具経路を作るCAMと組み合わせたCAD/CAMも使われます。ソフト名ではなく、まず役割から分けると理解しやすいです。
Q2. 機械設計は2D CADと3D CADのどっちがいいですか？
A. 一律には決められません。既存図面の修正や単純な部品図が中心なら2D CADが使いやすい場面があります。複雑形状、アセンブリ、干渉確認まで行うなら3D CADが向いています。職場の運用と後工程も含めて選んでください。
Q3. 有名な機械向けCADソフトは何ですか？
A. 代表例としてAutoCAD、Inventor、SOLIDWORKS、CATIA、Fusionなどがあります。ただし、有名かどうかだけで決めるのはおすすめしません。勤務先や取引先の使用ソフト、必要なデータ形式、CAMとの連携を先に確認してください。
Q4. 3D CADを使えば2D図面は不要ですか？
A. 必ずしも不要にはなりません。製造現場では寸法公差、幾何公差、表面粗さ、材質などを図面で確認する運用が多くあります。3Dモデルと2D図面を併用し、どちらが正式な要求を持つデータなのかを明確にすることが大切です。
Q5. CAD初心者は何から始めればいいですか？
A. まず自分の仕事で2Dと3Dのどちらを使うか確認し、職場で使われているソフトを基準にすると進めやすいです。製造業なら、操作と並行して図面の読み方も覚えてください。候補が決まらない場合は、無料体験や講座の受講相談で実際の操作や学習内容を確認する方法もあります。
まとめ｜CADは目的で使い分ける
CADは「2Dと3Dのどちらが上か」ではなく、仕事に必要な範囲で選びます。図面修正やシンプルな作図なら2D CAD、複雑形状や組立、干渉確認なら3D CADが軸です。
機械設計や加工では、ソフト単体の機能より、設計から加工までデータがつながることが大切です。私は次の順番で確認します。
CADは高機能なら解決する道具ではありません。図面を読み、必要な形を作り、次の工程へ正しく渡せてこそ役に立ちます。ソフト名ではなく「このCADで仕事をどこまでつなげたいか」から考えてみてください。
