NC工作機械とは？CNCとの違い・仕組み・代表機種をやさしく解説

こんにちは、切粉ラボ運営のMakaです。

私は製造業に20年以上携わり、NC旋盤を10年以上扱ってきました。マシニングセンタの立ち上げでも、最初に確認するのは「何を削れて、どの軸が動き、どこまで自動でできるか」です。

設備の資料には「NC旋盤」「CNC旋盤」「CNC装置」など、似た言葉が並びます。これから工作機械を学ぶあなたなら、別々の機械なのか、それとも呼び方だけの違いなのか、気になるところでしょう。

NC工作機械とは、数値で指示したプログラムに従って、工具や工作物の動きを制御する工作機械です。

CNCは、その数値制御をコンピュータで行う方式。現在の現場では、CNC方式の機械も含めて「NC」と呼ぶ場面が多くあります。

• NC工作機械の意味とCNCとの違い
• NC装置が機械を動かす仕組み
• NC旋盤やマシニングセンタの特徴
• 設備を見るポイントと初心者の学び方

NC工作機械とは何か

まずは「工作機械の種類」と「機械の動かし方」を分けて考えてみましょう。NCという言葉の位置付けが分かると、機種名も読み取りやすくなります。

NCは数値制御を意味する

NCは「Numerical Control」の略で、日本語では数値制御と呼びます。工具を移動させる位置や速度などを数値で指示し、その指令に従って機械を動かす考え方です。

例えば、金属の表面をまっすぐ削る場合、必要なのは到着位置だけではありません。どの経路を通るか、どの速さで進むか、主軸をどの回転数で回すか、といった条件も必要になります。これらを加工プログラムにして、機械へ伝えます。

ただし、NCという名称は加工方法を表しているわけではありません。旋盤やフライス盤、研削盤などに数値制御を組み合わせたものが、NC工作機械の仲間です。

工作機械そのものの役割から知りたい場合は、工作機械の定義・用途・種類を解説した記事も参考にしてください。

汎用機との違いは動作の指示

汎用旋盤や汎用フライス盤では、作業者がハンドルやレバーを操作して、工具と材料の位置関係を調整します。自動送りを備える機械もありますが、作業の進行は人の操作が中心です。

NC工作機械では、あらかじめ用意したプログラムに基づいて、一連の位置決めや送りを実行します。同じ動きを繰り返しやすく、複数の軸を組み合わせた加工にも対応できるのが特徴です。

私が感じる作業上の違いは、手で削る技能に加えて、加工プログラムを読み、動きを予測し、必要な指令を作る力が求められること。工具の選定や材料の固定、加工後の測定まで機械任せになるわけではありません。

NCとCNCの違い

NCとCNCは、完全に別の機械を指す言葉ではありません。数値制御という大きな枠の中で、コンピュータを使う方式がCNCだと考えると理解しやすいですよ。

CNCはコンピュータによるNC

CNCは「Computerized Numerical Control」などの略で、コンピュータによる数値制御を意味します。NCの指令処理を、コンピュータとソフトウェアで実行する方式です。

歴史的には、専用の電子回路を中心に処理するNC装置から、コンピュータを内蔵するCNC装置へと発展してきました。この背景を説明するときには、従来のNCとCNCを区別します。

一方、NCは数値制御全般を指す言葉でもあります。そのため、「NCにはコンピュータがなく、CNCにだけある」と、現在の機械名称にそのまま当てはめるのは適切ではありません。

三菱電機の基礎教材でも、コンピュータによる制御をCNCと呼びつつ、一般にはNCという呼び方も使われることが説明されています。

出典：三菱電機「NC（CNC）の定義」

呼び名だけでは性能は分からない

「NC旋盤」と「CNC旋盤」という表記だけを見て、後者の方が高精度、高性能と判断することはできません。同じくCNCと書かれていても、動かせる軸の数や、使える加工機能は機種によって異なります。

確認したいのは、機械本体の構造と搭載装置の仕様です。例えば回転工具の有無、同時に制御できる軸数、加工プログラムの作成方法、必要な機能が標準かオプションかまで見る必要があります。

NC工作機械が動く仕組み

加工プログラムが、そのまま材料を削るわけではありません。NC装置、駆動装置、モータ、機械本体が役割を分担して、指令を実際の動きに変えています。

プログラムから軸の動きへ

基本的な流れは、加工プログラムの入力、NC装置による指令の処理、モータの駆動、工具やテーブルの移動です。NC装置は「どこへ動かすか」という指示を読み取り、各軸が動くための指令を作ります。

斜めの線や円弧を加工するときには、複数の軸を連動させます。指示した経路上の途中の位置を計算する働きが補間です。始点と終点の間を、狙った形に沿って移動させるための計算だと捉えてください。

一般的な産業用CNC工作機械では、位置や速度などの検出情報を制御側へ戻し、指令との差を小さくする仕組みも使われます。ただし、検出する場所や制御の構成は機械によって違います。

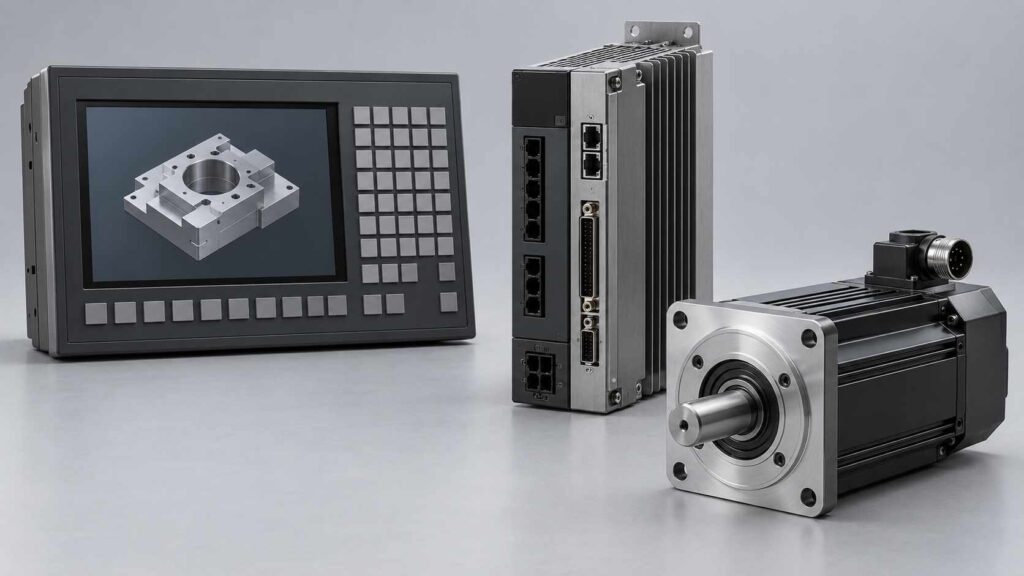

NC装置と機械本体の役割

NC装置は、加工プログラムを読み、軸の移動や主軸の動作などを指示する制御側の装置です。画面や操作キーは、その状態を確認したり、指令を入力したりするための窓口になります。

一方、機械本体は主軸、案内面、送り機構、ベッドなどを備え、実際に加工時の力を受け持ちます。工具交換やクーラントなどの周辺動作には、機械側の順序制御も関わります。

つまり、NC装置だけで加工精度が決まるわけではありません。適切な指令に加えて、機械本体の精度、工具やワークの保持、温度変化なども加工結果に影響します。

座標と工具補正で位置を決める

プログラム上の位置を実際の材料に合わせるには、基準が必要です。機械が持つ基準に対して、ワークのどこを加工の原点とするかを設定するのが、ワーク座標の考え方です。

さらに、工具ごとに長さや刃先の位置が違うため、工具補正を使ってその差を扱います。プログラムの形状が正しくても、原点や補正値が間違っていれば、狙った位置には加工できません。

私が新人の指導で気にするのは、数値のプラス・マイナス、補正番号、工具長の間違いです。数字が入力されているだけで安心せず、どの工具が、どの基準から、どちらへ動く指示なのかまで結び付けて確認することが大切になります。

NC工作機械の代表的な機種

代表例を覚えるときは、機械の名前と「何が回転するか」「どんな形を加工するか」をセットにしましょう。ここでは切削加工を中心に、ほかの加工方式も紹介します。

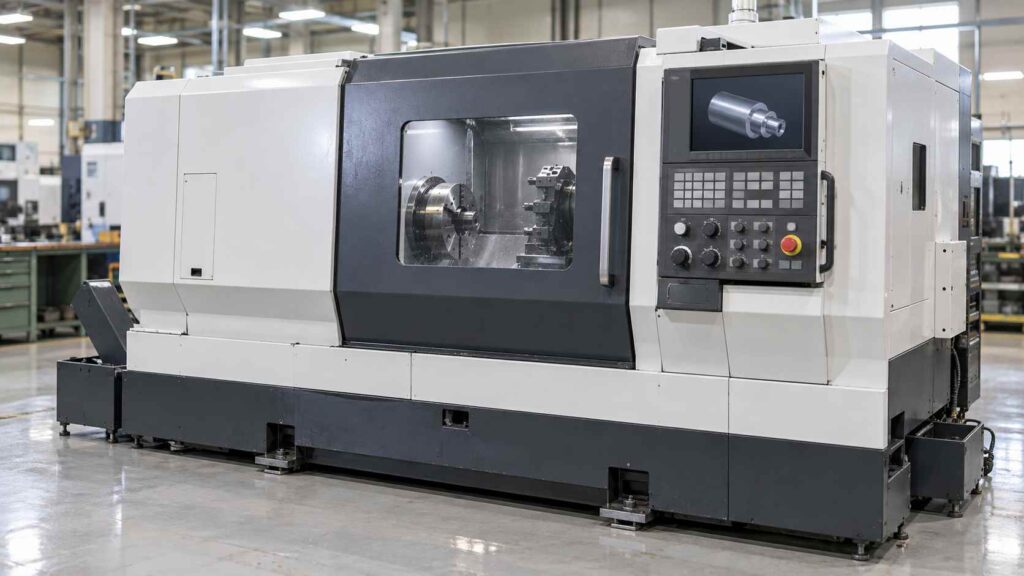

NC旋盤は丸い部品が得意

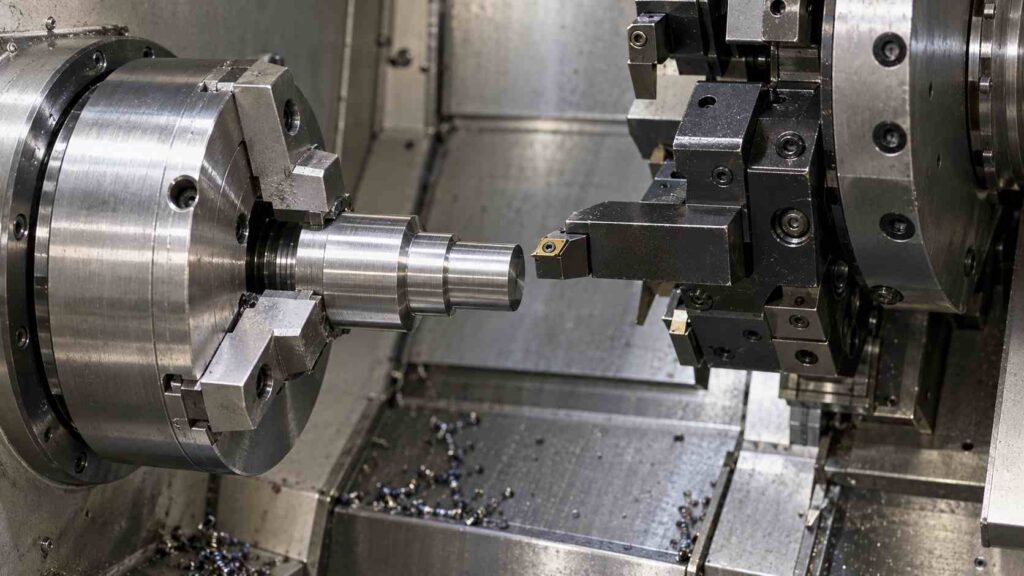

NC旋盤は、基本的にはワークを回転させ、工具を送って外径、内径、端面、ねじなどを加工する機械です。シャフトやピン、筒状の部品など、回転軸を中心とした形状に適しています。

基本的な構成では、主軸に沿うZ軸と、径方向のX軸を使います。ただし、回転工具やY軸、第二主軸などを備える機種では、穴あけやフライス加工を組み合わせることも可能です。

「旋盤だから丸い形しか作れない」と決め付けず、付加機能まで確認してください。加工原理を詳しく知りたいあなたには、旋盤の仕組みとできる加工の解説が役立ちます。

マシニングセンタは工具を交換

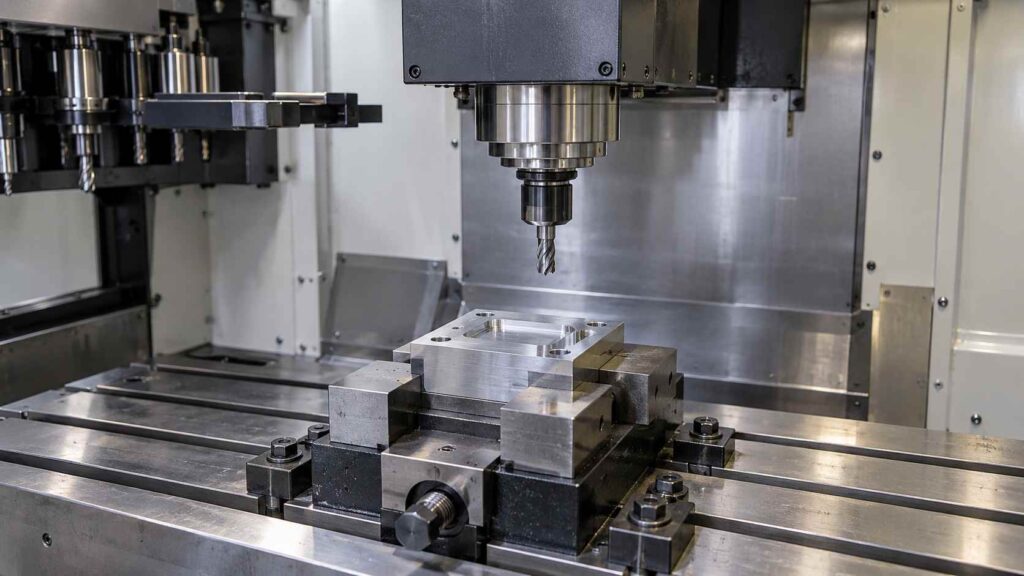

マシニングセンタは、自動工具交換装置であるATCを備え、複数の工具を交換しながら加工できるNC工作機械です。主に工具を回転させ、フライス加工、穴あけ、中ぐり、ねじ立てなどを行います。

例えば、四角い材料の上面を削り、穴をあけ、ねじを立てる工程を、プログラムに従って進められます。工具交換のたびに作業者が工具を付け替える手間を減らせる点が特徴です。

NCフライス盤も数値制御でフライス加工を行いますが、マシニングセンタを理解するうえでは、ATCによる複数工程への対応が大きなポイント。軸数が多いだけでマシニングセンタになるわけではありません。

研削盤や放電加工機にも使う

数値制御は、刃物で削る機械だけのものではありません。砥石で仕上げるNC研削盤や、放電を利用して加工するワイヤ放電加工機などにも使われています。

同じNC工作機械でも、加工原理や使う工具は異なります。さらに機種を比較したい場合は、工作機械の種類と加工方法の一覧をご覧ください。

NC工作機械の利点と注意点

NC化によって繰り返し動作は行いやすくなります。ただし、その効果を得るためには、加工前の準備と、加工中の状態確認が欠かせません。

繰り返し加工と形状変更に対応

一度確認したプログラムを使えるため、同じ形状の部品を繰り返し加工しやすくなります。形状変更にも、プログラムや工具、段取りの変更によって対応できます。

数量の多い仕事だけでなく、複雑な輪郭を加工する少量品にも活用できます。ただし、単純な加工を一つだけ行う場合などは、プログラム作成や段取りにかかる時間も含めて考える必要があるでしょう。

比較するのは、材料を削っている時間だけではありません。準備、加工、測定、次の品物への切り替えまで含めた作業時間です。

自動運転でも段取りは必要

材料の固定、工具の取り付け、原点設定、プログラムの確認が不適切なら、自動運転でも良品は作れません。機械は、入力した数値が図面の意図と合っているかまで、必ず判断してくれるわけではないからです。

また、同じ指令を繰り返していても、工具の摩耗や切粉の巻き付きによって加工状態は変化します。無人運転を考える場合は、材料の供給だけでなく、工具寿命や切粉処理、異常時の停止方法まで検討が必要です。

呼び名より確認したい設備仕様

設備を知るときは、NCかCNCかという表記から、実際の能力へ目を向けましょう。特に軸構成、自動機能、制御機能、保守性を確認すると、用途との相性が見えてきます。

軸数と自動機能を確認する

軸数を見る際は、機械が持つ軸の数と、同時に制御できる軸の数を区別します。例えば回転軸で角度を決めてから削る加工と、回転軸も動かし続けながら削る加工では、必要な機能が違います。

ATCの工具収納本数、ワークを載せたパレットを交換するAPC、材料供給装置なども確認対象です。私も工具保持本数を増やすことや、APCの段取りステーションを使うことで、機械を止める時間の短縮に取り組んできました。

一方、多品種少量の仕事に量産向けのオプションを付けても、十分に使わない場合があります。加工する部品と段取り替えの頻度に合う機能を選びたいですね。

制御機能と保守性を確認する

制御機能では、対話式の入力、加工経路の表示、工具補正、対応するプログラム形式などを確認します。同じ制御装置の系列でも、機械メーカーの仕様やオプションによって使える機能は異なります。

保守面では、故障時の窓口、部品供給、取扱説明書、プログラムや設定情報のバックアップ方法が重要です。古い機械では、加工そのものに対応できても、電気系統の不具合で止まることがあります。

私が設備を見るときは、機械精度、剛性、設置面積、価格も比較します。特に加工時の剛性は、仕様表だけでは判断しにくい部分。可能なら実機やテスト加工で、対象の加工条件に合うかを確かめてください。

初心者が覚える順番と疑問

最初からすべての指令を暗記する必要はありません。機械の動きと加工の目的を結び付けて学ぶ方が、プログラムを読んだときにも理解しやすくなります。

機械の特性から学ぶ

最初は、機械の特性、軸構成、できる加工を押さえましょう。そのうえで、工具とワークの取り付け、座標、基本操作、プログラム、測定へと理解を広げていきます。実機操作は、職場の教育手順と指導者の確認に従って進めてください。

私は工具の取り付け、ワークの取り付け、機械操作という順番で覚えてきました。軸の方向を考えるときは右手の法則も役立ちますが、実機では工具側とテーブル側のどちらが動くかも確認が必要です。

本で基礎を補うなら、澤武一著・日刊工業新聞社の『トコトンやさしいNC旋盤の本』が学習候補になります。旋盤を入口に知識を増やしつつ、実機固有の操作は、その機械の取扱説明書で確認しましょう。

NC工作機械のよくある質問

Q1. NC旋盤とCNC旋盤は違う機械ですか？

A. 名称だけでは別の機械とは判断できません。現在はコンピュータによる数値制御の旋盤を、NC旋盤と呼ぶことも一般的です。比較するときは、軸構成、回転工具の有無、加工範囲などの仕様を見てください。

Q2. CNC工作機械にはパソコンが必要ですか？

A. 一般的な産業用機では、制御用のコンピュータがCNC装置に組み込まれています。そのため、外付けのパソコンが必ず必要という意味ではありません。プログラムの作成や転送にパソコンを使うかは、設備と運用によります。

Q3. NC工作機械にCADやCAMは必須ですか？

A. 必須ではありません。プログラムを手入力したり、機械の対話機能で作成したりする方法もあります。CADは形状の設計、CAMは加工経路やNCデータの作成を支援するものです。複雑な形状では便利ですが、出力した内容の確認は必要になります。

Q4. マシニングセンタもNC工作機械ですか？

A. はい、NC工作機械の一種です。自動工具交換装置を備え、複数の工具でフライス加工や穴あけなどを行えます。NCは制御方式、マシニングセンタは機械の種類を表しているため、分類の視点が違います。

Q5. NC工作機械なら誰でも同じ精度になりますか？

A. 同じプログラムでも、工具の状態、材料の固定、補正値、温度などで結果は変わります。繰り返し動作を任せられることと、加工精度が保証されることは別です。図面の要求を確認し、測定結果から加工状態を判断する力が欠かせません。

まとめ｜NCは加工を支える仕組み

NC工作機械は、数値で指示したプログラムに従って加工動作を制御する機械です。CNCはコンピュータを使う数値制御方式であり、現場では両者がほぼ同じ意味で使われる場面もあります。

• NCは数値制御の総称で、CNCはその一方式
• 代表例はNC旋盤、マシニングセンタ、NC研削盤など
• 設備は呼び名より軸数、自動機能、制御機能、保守性を確認
• 図面どおりの加工には、段取りと測定を含む作業者の技能が必要

あなたが次に工作機械を見るときは、「何が回り、どの軸が動き、何を自動で行うか」に注目してみてください。名前だけでは見えなかった機械の役割が、具体的に分かってきます。
