こんにちは、切粉ラボ運営のMakaです。

製造業の仕事をしていると、「CADで図面を描く」「3D CADでモデルを作る」「CADデータをCAMへ渡す」といった言葉をよく聞きます。これから製造現場に入る方だと、そもそもCADとは何なのか、普通の作図ソフトと何が違うのか分かりにくいかもしれません。

私は製造業で20年以上、NC旋盤やマシニングセンタの加工・立ち上げに携わり、CADは部品図や治具の作成、CAD/CAMはNCプログラム作成に使ってきました。実際に使って感じるのは、CADは単に線をきれいに描く道具ではないということです。

設計者が考えた形状や寸法を、加工・組立・検査へ正確に伝えるための道具

として見ると、役割がぐっと分かりやすくなります。

キリコン
キリコン

この記事では、CADの意味や正式名称から、2D CADと3D CADの違い、製造現場で何に使うのか、初心者が何から学べばよいのかまで、加工現場の目線で解説します。

  • CADの意味・正式名称・読み方
  • CADでできることと主な用途
  • 2D CADと3D CAD、CAMとの違い
  • 製造業初心者がCADを学ぶ順番

CADとは何か

まずは言葉の意味から確認します。CADという名前だけを見ると難しそうですが、基本をつかめばそれほど複雑ではありません。製造業では、図面や3Dモデルを作り、設計情報を関係者へ渡すための基盤になる道具です。

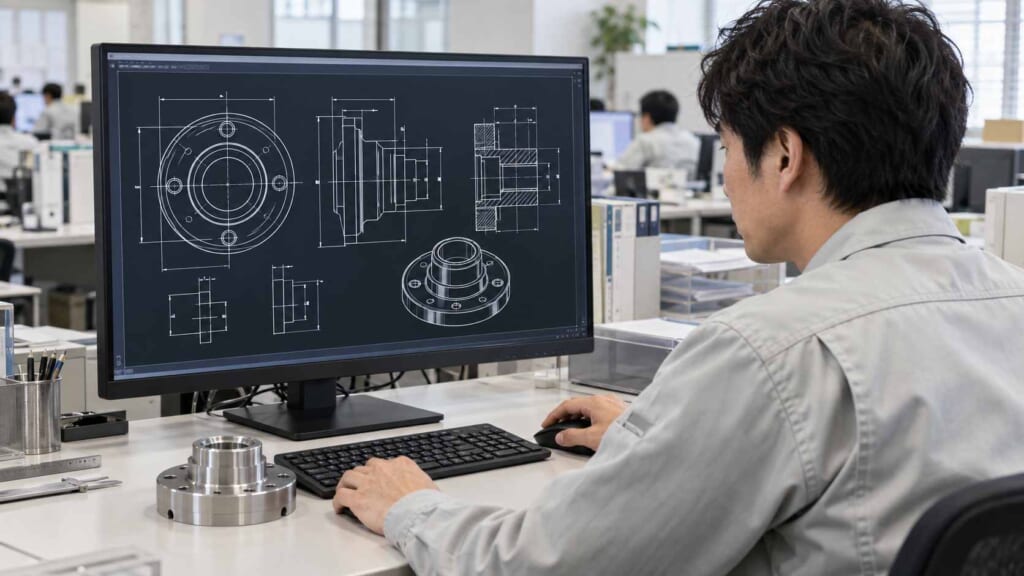

製造業の設計現場で機械部品の2D CAD図面を作成している様子
CADは、部品形状や設計情報をコンピュータ上で図面として作成するために使われます。

CADの意味と正式名称

CADは一般に「キャド」と読み、正式名称はComputer Aided Designです。日本語では「コンピュータ支援設計」などと表されます。つまり、コンピュータを使って設計や作図を進める仕組みのことです。

日本規格協会が掲載しているJIS B 3401:1993「CAD用語」は、主として機械工業におけるCADの用語と定義を規定する規格です。2022年10月20日に確認され、現在も有効とされています。CADを機械工業の中で扱う正式な用語体系があることからも、単なるお絵描きソフトではないと分かります。(出典:日本規格協会「JIS B 3401:1993 CAD用語」)

AutodeskもCADを、設計や作図に使うコンピュータ技術として説明しています。建築だけでなく、製造設計や製品設計にも利用されるものです。(出典:Autodesk「AutoCADとは」)

CADとは簡単に言うと、設計したいものをコンピュータ上で図面やモデルとして表すための道具です。

製造業では、そのデータが加工や検査を考える出発点にもなります。

CADは何に使うのか

CADの用途は、線を引いて図面を作ることだけではありません。寸法を入れる、部品形状を修正する、3Dモデルを作る、部品同士の位置関係を確認するなど、設計から製造へ情報を渡すさまざまな場面で使われます。

私が現場で使ってきた例では、部品図の作成や治具設計が分かりやすい用途です。加工する部品の外径、穴、溝、R形状などをCAD上で作り、それを基に加工内容を検討します。治具であれば、ワークをどこで受け、どこから締め、工具が干渉しないかを考える材料にもなります。

ただし、CADで形が描けたからといって、その部品がそのまま作れるとは限りません。工具が入らない、測定できない、必要な公差を維持できないといったこともあります。CADで形を作ることと、現場で作れる設計にすることは別。ここは製造業でCADを使ううえで大切な感覚です。

CADと図面の関係

製造現場では、CADと図面を同じものとして考えないほうが安全です。CADは図面やモデルを作成する道具であり、図面には寸法、公差、幾何公差、表面粗さ、材質、熱処理、注記など、完成品に必要な要求が記載されます。

私は加工用のCADデータを作るとき、まず表面粗さや寸法公差を確認します。特にRのつなぎ、隠れ線、側面図から読み取る形状、寸法公差の上限・下限は間違いが起こりやすいところです。

図面の読み方から確認したい方は、機械図面の見方を初心者向けに解説した記事も合わせて読んでみてください。CADを覚える前に、図面から何を読み取るのかが分かると操作の意味も見えやすくなります。

CADでできること

CADでできることは、使うソフトや2D・3Dによって変わります。ここでは製造業初心者が最初に押さえたい範囲に絞って、2D CADと3D CADの役割を見ていきます。

2D CADで図面を描く

2D CADは、平面上に線、円、円弧などを配置して図面を作る方法です。正面図、側面図、平面図などを使って形状を表し、寸法や注記を書き込みます。紙と定規で描いていた製図を、コンピュータ上で効率よく行えるようにしたイメージだと入りやすいでしょう。

私の感覚では、2D CADは比較的シンプルで、必要な形状を手軽に描きたい場面で使いやすいです。既存図面の一部修正、部品図、簡単な治具図などでは、2Dのほうが作業しやすいこともあります。

図面記号まで確認したい場合は、機械加工の図面記号一覧で、⌀、R、C、M、Ra、幾何公差などを用途別に確認できます。

3D CADで立体を作る

3D CADは、コンピュータ上に立体モデルを作るCADです。幅・高さ・奥行きがあるため、複雑な部品形状や治具全体の姿をつかみやすくなります。部品単体だけでなく、複数部品を組み合わせて配置し、組み立てた状態を確認できるソフトもあります。

例えば、平面図だけでは頭の中で形にしにくい複雑な曲面や段差でも、3Dモデルなら向きを変えながら確認できます。治具を考える場合も、ワークと治具の位置関係を立体で見ることで「この方向から工具が入りそうか」「クランプとぶつからないか」と考えやすくなります。

一方、2Dと3Dのどちらか一方が上という話ではありません。2D図面が中心の職場もあれば、3Dモデルを設計・解析・CAMまでつなげる職場もあります。作るものと仕事の流れに合わせて使い分けるのが実務的です。

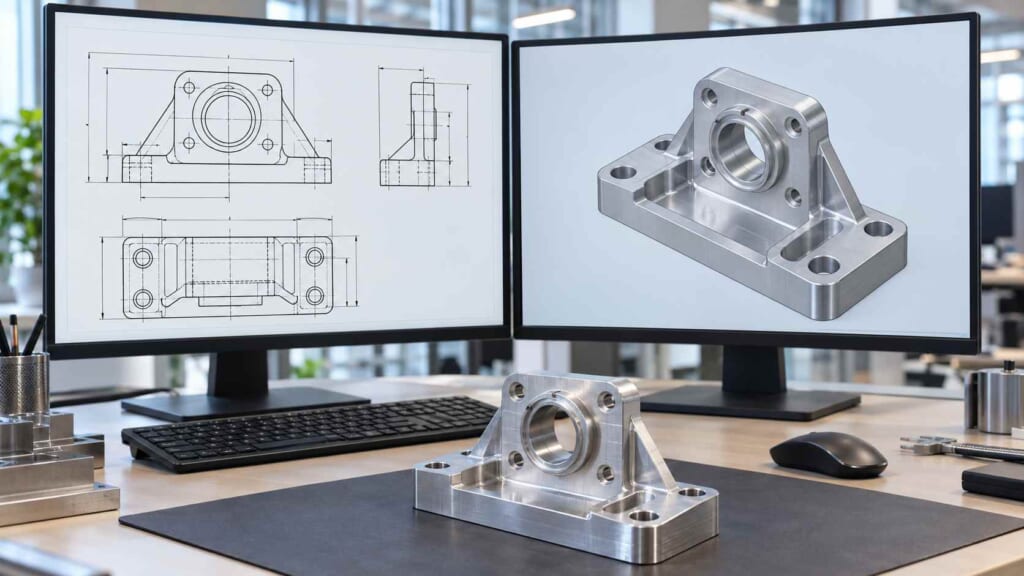

同じ機械部品を2D図面と3Dモデルで表現したCAD画面
2D CADは図面、3D CADは立体モデルとして形状を確認しやすいのが特徴です。
比較項目 2D CAD 3D CAD
主な表現 線や円で平面図を作る 立体モデルを作る
向いている場面 部品図、修正、簡単な治具図 複雑形状、組立確認、立体把握
分かりやすさ 製図の読み方が必要 形状を視覚的につかみやすい
注意点 別方向の形状を読み取る必要がある モデルが作れても加工可能とは限らない

CADデータを再利用する

CADの便利なところは、一度作ったデータを修正したり、別工程へ渡したりできる点です。紙図面しかない場合、加工用の形状を自分でCADへ描き直す作業が必要になることがあります。正しいCADデータが支給されていれば、その作業を省ける場合があります。

私の経験では、図面内容によってはCADデータの有無で1時間程度の作業差が出ることはざらにあります。もちろん、これは私自身の経験であり、部品形状やデータの状態で大きく変わります。ただ、複雑な形状ほど、使えるCADデータがある恩恵は大きくなりやすいです。

製造現場でのCAD用途

製造業では、CAD単体で仕事が完結するとは限りません。図面、CAD、CAM、NC工作機械、測定までつながって初めて製品になります。ここからは、加工現場とCADの関係をもう少し具体的に見ていきます。

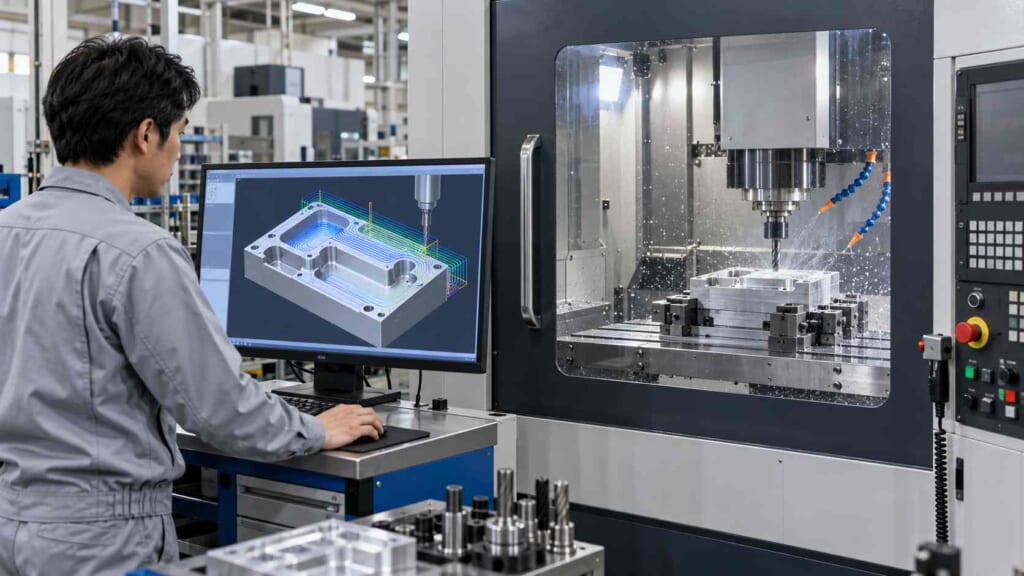

CADの3DモデルからCAM工具経路を作成し立形マシニングセンタで加工する工程
製造現場では、CADで作成した形状をCAMの工具経路へつなぎ、NC工作機械で加工します。

CADとCAMは役割が違う

CADと一緒によく出てくるのがCAMです。CADは形状や図面を作る側、CAMはその形状を加工するための工具経路やNCプログラムを作る側と考えると分かりやすいです。

私はCAD/CAMを最初に使ったとき、旋盤用の端面加工と外径加工のような比較的簡単な内容から始めました。それ以前はNCプログラムを手打ちしていましたが、複数回の切込みや複雑なR形状になると作成が難しくなります。CAMを使うことで、こうした工具経路を作りやすくなり、手打ちでは難しかった形状にも対応できるようになりました。

キリコン
キリコン

◆Makaの現場ワンポイント

CAD/CAMは便利ですが、ソフトが加工のすべてを判断してくれるわけではありません。工具、切削条件、治具、ワークの剛性まで考えて、「この動きで本当に削れるか」を人が見る必要があります。

NC工作機械やCNCとの関係がまだ曖昧な方は、NC工作機械とCNCの違いを解説した記事を先に読むと、CAD/CAMから実機へつながる流れをつかみやすいです。

支給CADデータも確認する

客先や設計からCADデータを受け取ると、「元データがあるなら、そのまま加工に使える」と思いやすいかもしれません。しかし、私は必ず正式な図面と照合するようにしています。

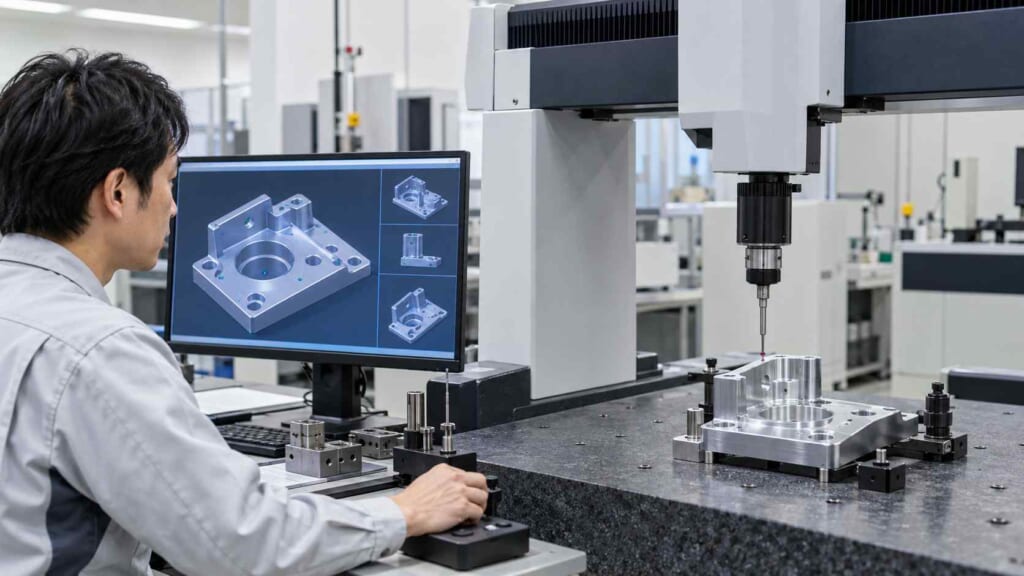

CADモデルと実際に加工された部品を三次元測定機で照合している製造現場
CADデータがあっても、実際の部品や図面要求と一致しているか確認する工程が重要です。

実際に、CADデータ側に寸法公差が反映されていなかったことがあります。CAD上では成立していても、実際の工作機械では加工しにくい形状だったケースもありました。まれですが、CADデータと図面の内容が一致していないこともあります。

支給されたCADデータ=完成品の要求そのもの、とは限りません。

寸法公差、幾何公差、表面粗さ、材質、注記などは正式な図面と照合し、どちらを基準に加工するか社内ルールも確認してください。

加工知識がCADを生かす

CADで形を作るだけなら、操作を覚えることでできる範囲は広がります。しかし、製造業で実務に使うなら、図面と加工の知識が必要です。

例えば、深い穴を描くことは簡単でも、使用する工具で届くのか、切りくずを排出できるのか、要求精度を測定できるのかは別問題です。内径や深いポケットも同じで、工具長が長くなれば剛性が下がり、びびりや面粗さに影響することがあります。

だから私は、CADを「形を描く技術」だけで覚えるより、図面を読む→加工方法を考える→CADで表す→実物で確認するという流れで学ぶほうが、製造現場では役立つと考えています。

CAD初心者の学び方

CAD初心者は、いきなり多くのコマンドを暗記しなくても大丈夫です。製造業で使うなら、まず図面の意味を理解し、必要な操作を増やしながら、実際の部品や加工と結び付けていく方法が分かりやすいと思います。

最初に図面を読む

新人にCAD/CAMを教えるなら、私は最初に図面の読み方から覚えてもらいます。理由は単純で、何を作るべきか分からないままCADを操作しても、正しいデータか判断できないからです。

最初は、正面図・側面図などから形状を読み、寸法、寸法公差、表面粗さを確認するところからで十分です。そのあと、⌀やR、C、ねじ、幾何公差と範囲を広げていくと、CAD上の線や寸法が「加工要求」に見えてきます。

基本操作は手を動かす

CADは、画面を見ているだけではなかなか身につきません。線を引く、円を描く、寸法を入れる、トリムする、コピーする、レイヤーを分けるといった基本操作を、実際の課題で繰り返すほうが覚えやすいです。

私の場合、2軸加工用・3軸加工用のCAD/CAMで基本操作ができるようになるまで約2か月かかりました。社内教育とメーカー講習を使い、分からないところを指導者に聞きながら実際に操作した方法が一番分かりやすかったです。これは私の経験なので、ソフトや担当業務、これまでの経験によって習得期間は変わります。

独学で始めるなら、画面操作だけでなく製図も学べる本を選ぶと製造業ではつながりやすいです。例えば、AutoCADの操作と機械製図を一緒に学べる初心者向けの入門書なら、コマンドの使い方と図面の意味を並行して確認できます。ソフトの対応バージョンは購入前に確認してください。

加工や測定までつなげる

CADの操作ができるようになったら、描いた形状を実際の加工や測定までつなげて考えてみましょう。私は、操作方法だけを覚えるより、工作機械がどのように動き、その結果をどの測定器で確認するのかまで見るほうが理解しやすいと感じています。

例えば、CAD上で寸法公差を設定したなら、その寸法をノギスで測れるのか、マイクロメータが必要なのか、形状によって別の測定方法が必要なのかを考えます。表面粗さを指定したなら、加工方法や工具、条件がどう関係するかを見る。こうしてCADの数字が実物につながっていきます。

キリコン
キリコン

◆Makaの現場ワンポイント

CADで大切なのは、速く描くことだけではありません。画面の中の線が、現場では金属の形になり、寸法になり、検査項目になります。そのつながりが見えると、CADの学習がぐっと実務寄りになりますよ。

独学とCAD講座を使い分ける

基本操作を自分で調べながら進められる方なら、まず独学で触ってみる方法もあります。一方、操作で止まった原因が分からない、機械製図も含めて学びたい、3D CADを仕事に使いたい場合は、講師へ質問できる講座も選択肢です。

製造業向けの講座を検討するなら、ソフト名だけでなく、機械製図を学べるか、2Dと3Dのどちらを扱うか、課題を見てもらえるかを確認してください。切粉ラボでは、WinスクールのCAD講座を製造業目線で比較した記事で、AutoCADや3D CADの講座内容、料金、選び方をまとめています。

講座だから必ず自分に合うわけでも、独学だから不十分というわけでもありません。仕事で必要な作業から逆算し、「図面修正まで」「機械製図も含める」「3Dモデルまで」と学ぶ範囲を決めると選びやすくなります。

CADのよくある質問

最後に、CADを初めて調べる方が迷いやすい内容をまとめます。名称だけでなく、実際の製造業でどう考えるかまで回答します。

CADに関するよくある質問

Q1. CADとは簡単に言うと何ですか?

A. コンピュータを使って設計や作図を行うための仕組みです。製造業では、部品図や治具図、3Dモデルなどを作り、設計した内容を加工・組立・検査へ伝えるために使われます。

Q2. CADは何の略ですか?読み方は?

A. 一般にComputer Aided Designの略で、読み方は「キャド」です。日本語ではコンピュータ支援設計などと表されます。

Q3. CADとCAMは同じものですか?

A. 役割が違います。CADは主に図面や形状モデルを作るために使い、CAMはその形状を加工する工具経路やNCプログラムの作成に使います。製造現場ではCADとCAMを連携させて使うことがあります。

Q4. CAD初心者は2Dと3Dのどちらから学ぶべきですか?

A. 仕事で使う内容から決めるのが分かりやすいです。2D図面の修正や部品図が中心なら2D、立体モデルや複雑形状を扱うなら3Dが候補になります。製造業では、どちらを学ぶ場合も図面の読み方を先に知っておくと理解しやすいです。

Q5. CADが使えれば加工知識は不要ですか?

A. 加工に関わる仕事なら、加工知識も必要です。CAD上で作れる形状でも、実際には工具が届かない、干渉する、要求精度を出しにくいことがあります。図面、公差、工具、加工方法までつながると、CADをより実務で使いやすくなります。

CADの意味と用途まとめ

CADは、Computer Aided Designの略で、コンピュータを使って設計や作図を行うための仕組みです。製造業では、2D図面や3Dモデルの作成だけでなく、設計情報を加工・組立・検査へつなぐ役割を持っています。

  • CADは設計や作図をコンピュータで支援する仕組み
  • 2D CADは図面作成、3D CADは立体形状の把握に使いやすい
  • CADとCAMは役割が異なり、製造現場では連携して使われる
  • 支給CADデータでも正式な図面との照合が必要
  • 製造業ではCAD操作だけでなく図面・公差・加工知識が重要
  • 初心者は図面を読み、基本操作を覚え、実物と結び付けて学ぶ

私がCAD/CAMを使い始めた頃は、工具登録や初期設定だけでも覚えることが多く、画面の操作に意識が向きがちでした。しかし実際に加工を重ねると、重要なのはソフトを操作できることだけではなく、画面上の形状が実機でどう削られ、図面の要求を満たせるか判断できることだと分かってきました。

AIや自動化が進めば、図面や工具経路を作る作業はさらに変わっていくかもしれません。それでも、寸法公差や幾何公差、表面粗さを満たしているかを確認し、実際に作れる形になっているかを見る力は残ります。CADを学ぶなら、操作だけで終わらせず、図面と加工まで一本につなげて覚えてみてください。
