こんにちは。切粉ラボ、運営者の「Maka」です。
ブロックゲージの使い方では、ゲージブロックとは何か、リンギングや密着のやり方、等級の違い、校正証明書や検査成績書の見方で迷うことがあると思います。
さらに、ノギスやマイクロメータ、ダイヤルゲージの点検に使うとき、どの寸法をどう組み合わせればいいのか、温度慣らしやカエリ確認、オプチカルフラット、防錆まで出てくると、少し難しく感じます。
この記事では、ブロックゲージの基本から、リンギング方法、等級と精度、校正やJCSS、トレーサビリティ、保管時の注意点まで、現場で使う目線で整理します。
ブロックゲージの使い方の基本
まずは、ブロックゲージが何のための道具なのか、どんな測定器の点検に使えるのかを整理します。ここが分かると、リンギングや等級の話もかなり理解しやすくなります。
ブロックゲージとは何か
ブロックゲージは、簡単にいうと高精度な長さの基準です。長方形の小さな金属やセラミックのブロックで、両端の測定面の間隔によって寸法を表します。
別名でゲージブロックとも呼ばれます。
図面寸法を直接測る道具というより、測定器が正しい値を示しているかを確認したり、比較測定の基準を作ったりするための道具ですね。
ノギスやマイクロメータのような測定器は便利ですが、その測定器がズレていたら、当然測定結果もズレます。そこで基準として登場するのがブロックゲージです。
ブロックゲージの大きな特徴は、複数のブロックを密着させて、必要な寸法を作れることです。この密着作業をリンギングと呼びます。
うまく密着すると、単に重ねただけではなく、測定面同士がぴたっと吸い付くような状態になります。
リンギング【JISB7506】：ブロックゲージの測定面と、他のブロックゲージの測定面又はそれと同等な面との文視力による結合現象。
ピタッと吸着すると気持ちいい感じになります！！
ブロックゲージの基本

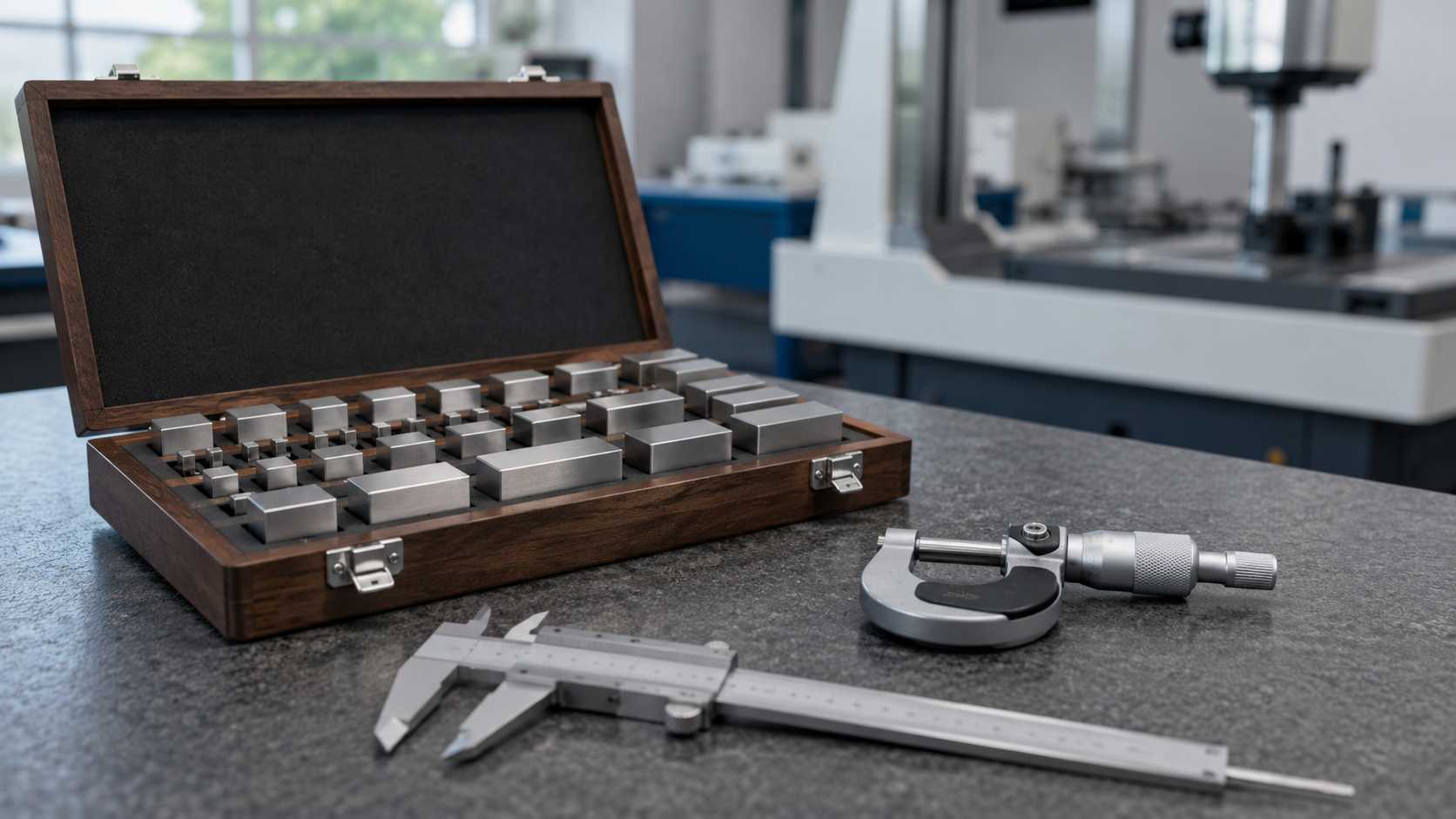

主な用途と測定器の点検
ブロックゲージの代表的な用途は、測定器の精度確認や基準合わせです。

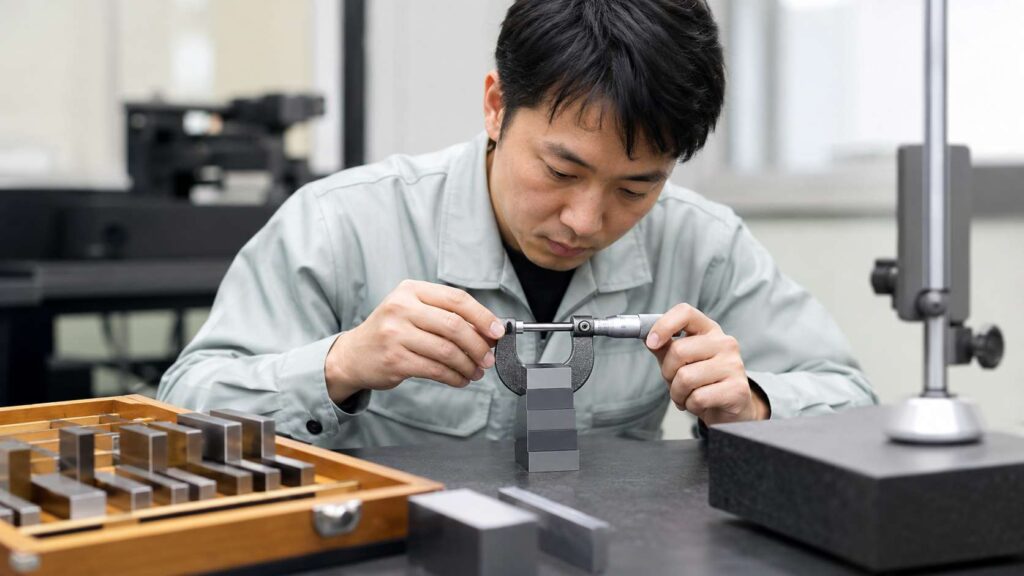

たとえば、マイクロメータで25mmを測ったときに、25mmのブロックゲージを挟んで表示や読みが合っているかを確認する、といった使い方です。
ノギスの場合も、ブロックゲージを使って外側測定の大まかな確認ができます。ただし、これはあくまで日常点検の考え方です。
正式な校正では、環境条件、使用標準器、不確かさ、記録方法などを管理する必要があるのでここは混同しない方がいいです。
ノギスの読み方やゼロ合わせについては、ノギスの目盛りの読み方を完全解説でも詳しく整理しています。
| 測定器・用途 | ブロックゲージの使い方 |
|---|---|
| マイクロメータ | 既知寸法を挟んで読み値を確認する |
| ノギス | 外側測定の点検や日常確認に使う |
| ダイヤルゲージ | 比較測定の基準高さとして使う |
| シリンダゲージ | 内径測定のゼロセット用基準に使う |
| サインバー | 角度設定用の高さ基準として使う |
マイクロメータの点検で使う場合は、0点だけでなく実際に使う寸法域で確認するのが大事です。マイクロメーターの測り方完全ガイドでも触れていますが、ゼロが合っていても全域で正しいとは限りません。
等級と精度の違い
ブロックゲージの等級は、K級、0級、1級、2級に分けて考えます。ここで勘違いしやすいのが、K級が常に呼び寸法に一番近いとは限らないという点です。
K級は、主に標準用として使う等級です。
光波干渉測定で校正され、寸法検査表の値を使って補正しながら使う考え方になります。一方、0級、1級、2級は比較測定法で校正されるのが基本です。
| 等級 | 使い方の目安 | 主な用途 |
|---|---|---|
| K級 | 補正値を見て使う標準用 | 0級・1級・2級の校正、参照標準 |
| 0級 | 高精度な検査用 | 検査室、標準器、精密点検 |
| 1級 | 一般検査や工作用 | 現場の検査、測定器調整 |
| 2級 | 一般的な工作・点検用 | 簡易点検、工作現場の確認 |
現場でざっくり整理するなら、K級は補正して使う標準用、0級は高精度検査用、1級は一般検査用、2級は工作・点検用というイメージでよいかなと思います。
注意点
等級だけで「絶対にこれで大丈夫」と判断するのは危険です。必要な精度、測定対象、使用頻度、校正履歴によって適切な選定は変わります。
材質と種類の選び方

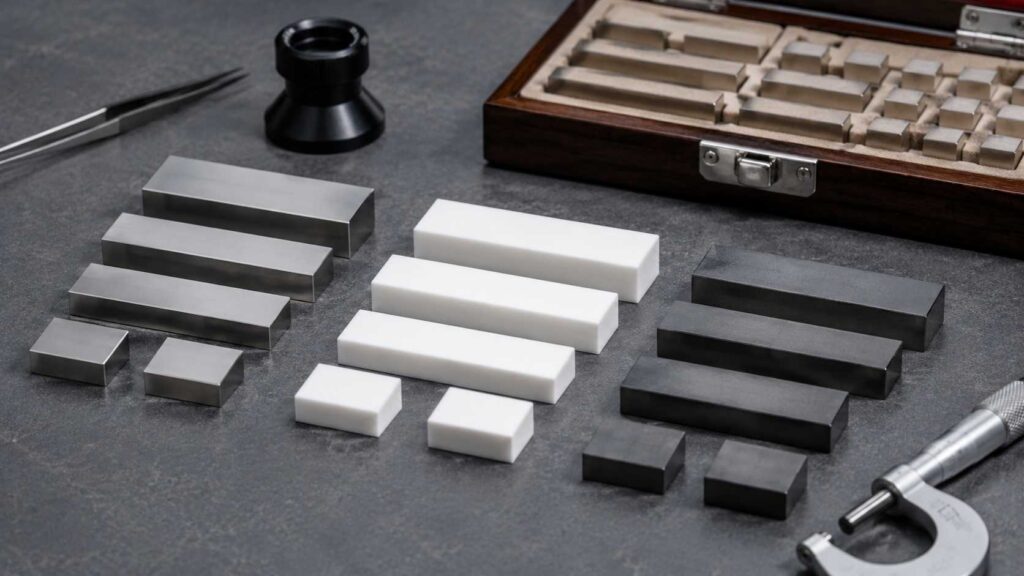

ブロックゲージの材質は、主に鋼、セラミック、超硬系に分けて考えると分かりやすいです。どれが一番というより、使う環境と管理方法に合わせて選ぶ感じです。
鋼製はもっとも一般的で、標準的なブロックゲージとして使いやすい材質です。ただし、錆びる可能性があるため、使用後の防錆処理が必要になります。
セラミック製は錆びにくく、湿気のある環境や防錆作業の負担を減らしたい現場で扱いやすいです。
超硬系は耐摩耗性が高く、保護ブロックや摩耗しやすい用途に向いています。
| 材質 | 特徴 | 向いている用途 |
|---|---|---|
| 鋼製 | 一般的で標準的 | 検査室、現場の標準用途 |
| セラミック製 | 錆びにくく管理しやすい | 防錆負担を減らしたい現場 |
| 超硬系 | 摩耗に強い | 保護ブロック、高耐久用途 |
ただし、セラミックなら何もしなくていい、というわけではありません。錆びにくいだけで、測定面の傷、粉じん、カエリは普通に精度へ影響します。
材質に関係なく、測定面を守る意識は必要です。
使用前の準備と温度管理
ブロックゲージを使う前に大事なのは、温度、測定面の清掃、カエリ確認、組み合わせ計画です。とくに温度の影響は見落としがちですが、ミクロン単位の測定ではかなり効いてきます。
ブロックゲージの寸法は標準温度20℃を基準に考えます。
たとえば100mmの鋼製ブロックゲージを20℃から3℃高い23℃で使うと、熱膨張によって数ミクロン単位の変化が出ることがあります。これはあくまで一般的な目安ですが、精密測定では無視しにくい差です。
温度影響の考え方
鋼製ブロックゲージの熱膨張係数を11.5×10^-6/Kとして、100mmのブロックが20℃から3℃高い環境にある場合、概算では約3.45μm伸びる計算になります。実務では手持ちの校正証明書に記載された値を優先してください。
個体差もあるので、今回の3.45μmという値はあくまで中心値での概算であり、実際の伸び量はブロックごとに異なる点を踏まえておくとよいと思います。
また、測定面に防錆油、指紋、粉じんが残っていると、密着不良や傷の原因になります。リンギング前には、清掃してからオプチカルフラットなどでカエリを確認するのが安心です。ちょっと面倒ですが、ここを飛ばすと後で測定値に悩むことになります。
リンギングの正しい方法

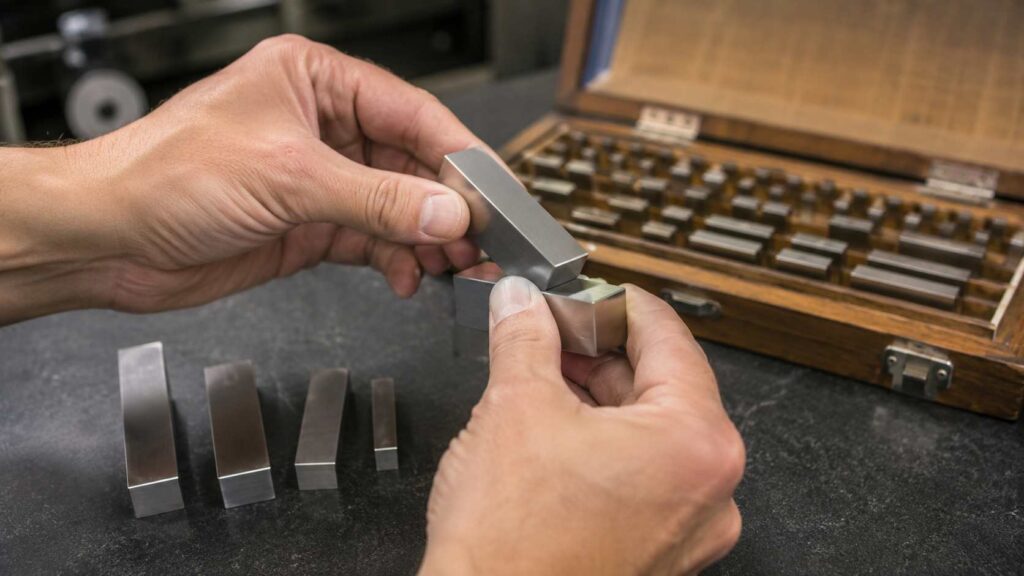

リンギングは、ブロックゲージ同士を密着させる作業です。ただ重ねるのではなく、測定面を清掃し、微量の油分を与えて、滑らせながら密着させます。力任せに押し付けるものではありません。
厚いブロック同士の場合は、測定面を少し交差させて当て、回転させるようにして密着させます。
厚いブロックと薄いブロックの場合は、薄いブロックを端から滑らせるように合わせます。
薄いブロック同士の場合は、厚い補助ブロックを使って密着させてから、最後に補助ブロックを外すと扱いやすいです。
リンギングの流れ
- 測定面を清掃する
- カエリや傷がないか確認する
- 微量の油分を与える
- 端から滑らせるように密着させる
- 無理な力をかけずに状態を確認する
ミツトヨの技術情報でも、測定面の清掃、微量油分、厚さに応じたリンギング方法が整理されています。詳しい公式手順はミツトヨのゲージブロック基礎知識も確認しておくと安心です。
ブロックゲージの使い方と注意点
ここからは、実際に寸法を作るときの考え方、校正証明書の読み方、保管やトラブル対応まで整理します。ブロックゲージは正しく扱えば便利ですが、雑に扱うと基準そのものが不安定になります。
寸法の組み合わせ方法
ブロックゲージで寸法を作るときは、できるだけ少ない個数で組むのが基本です。個数が増えるほど密着面が増え、汚れや油膜、密着不良による誤差要因も増えるからです。
選び方のコツは、末尾の細かい桁から決めることです。たとえば36.785mmを作る場合、30mm、4.5mm、1.28mm、1.005mmを組み合わせると、合計で36.785mmになります。
| 目標寸法 | 組み合わせ例 | 合計 |
|---|---|---|
| 36.785mm | 30 + 4.5 + 1.28 + 1.005 | 36.785mm |
| 25.000mm | 25 | 25.000mm |
| 50.500mm | 50 + 0.5 | 50.500mm |
もちろん、手持ちのセット内容によって組み方は変わります。32個組、47個組、103個組など、セット構成によって作りやすい寸法も違います。現場では、必要寸法を作れるかだけでなく、個数を減らせるかも一緒に見た方がいいです。
校正証明書の見方
校正証明書や検査成績書を見るときは、呼び寸法との差だけでなく、面内のばらつきも確認します。代表的には、呼び寸法、中央寸法、最大寸法、最小寸法、寸法差幅といった項目が出てきます。
中央寸法の寸法差は、中央位置における実際の寸法と呼び寸法との差です。最大寸法の寸法差は測定点の中で最も大きい値、最小寸法の寸法差は最も小さい値を示します。そして寸法差幅は、最大寸法と最小寸法の差です。
校正結果で見るポイント
ここで大事なのは、校正証明書があるから永久に安心、ではないことです。落下、打痕、錆、密着不良があれば、校正周期内でも再点検が必要になる場合があります。
トレーサビリティの考え方
トレーサビリティは、測定結果が校正の連鎖を通じて国家標準や国際標準へつながっている状態を指します。難しく聞こえますが、要するにその測定値の根拠をたどれるかという話です。
ブロックゲージの場合、国家標準、JCSS認定校正、社内標準器、現場測定器という流れで管理されることがあります。測定器の値が正しいかを確認するには、基準となるブロックゲージ自体がどこにトレースしているかが大事になります。
現場での注意
日常点検と正式な校正は別物です。ブロックゲージを当てて表示が合うかを見ることは有効ですが、それだけで校正済みとは言えないので注意してください。
保管と防錆の注意点
ブロックゲージは、使い方だけでなく保管もかなり大事です。特に鋼製の場合、使用後に防錆処理をしないと錆が出る可能性があります。
錆や打痕が出ると、単体の精度だけでなく、リンギング時に相手側のブロックまで傷つけることがあります。
使用後は、測定面をきれいに拭き、鋼製なら防錆油を薄く塗って収納します。セラミック製は錆びにくいですが、測定面を保護しなくてよいわけではありません。粉じんを噛んだまま収納したり、測定面同士をぶつけたりすると、材質に関係なくトラブルになります。
ダイヤルゲージや比較測定と組み合わせる場合も、基準側のブロックゲージが不安定だと測定値が安定しません。比較測定の考え方は、ダイヤルゲージは何に使う？用途と使い方でも触れています。
密着しない原因と対処
ブロックゲージが密着しないときは、まず汚れ、油膜過多、カエリ、傷を疑います。いきなり力で押し付けるのはNGです。傷を広げたり、相手側のブロックまで傷めたりする可能性があります。
| 症状 | 主な原因 | 対処の考え方 |
|---|---|---|
| 密着しない | 粉じん、油膜過多、カエリ | 清掃し、面状態を確認する |
| 段差感がある | 滑らせ方不良、異物混入 | 再清掃してリンギングをやり直す |
| 測定値がずれる | 体温、温度未平衡 | 温度慣らしと手袋使用を行う |
| 錆が出た | 防錆不足 | 使用を止めて精度を確認する |
| 面に傷がある | 打痕、硬い粉じん | 無理に使わず点検する |
軽いカエリであれば、専用砥石で慎重に除去する方法もあります。ただし、測定面そのものを削るような扱いは危険です。自信がない場合や高精度用途で使う場合は、無理に直そうとせず、校正機関やメーカーに相談した方が安全です。
また、100mmを超える長尺ブロックゲージでは、置き方や支持位置の影響も出てきます。短いブロックと同じ感覚で扱うと、結果が安定しないことがあります。長尺品は校正時の姿勢や支持条件も意識したいところです。
ブロックゲージの使い方まとめ
ブロックゲージの使い方で大事なのは、単に寸法を組むことではなく、正しい基準を正しい状態で使うことです。測定面が汚れていたり、温度がなじんでいなかったり、カエリがある状態では、せっかく高精度なブロックゲージを使っても結果が不安定になります。
最後に押さえるポイント
現場目線でいうと、ブロックゲージはかなり頼れる道具です。ただし、頼れる道具ほど、扱い方の差がそのまま測定結果に出ます。
まずは、測定前の温度慣らし、清掃、カエリ確認、少ない個数での組み合わせ、正しいリンギング。
この基本を押さえるだけでも、ブロックゲージの使い方はかなり安定します。そこから校正証明書やトレーサビリティまで理解できると、測定器の点検や品質管理にも自信を持ちやすくなるかなと思います。
JCSSについては、NITEのJCSS公式情報で制度の概要や公開文書を確認できます。校正方法や証明書の扱いは、会社の品質保証ルールや取引先要求にも関わるため、正確な情報は公式サイトをご確認ください。
