ノギスの目盛りの読み方が分からないまま測っていると、「この寸法、本当に合ってるのかな」と不安になりますよ。特にアナログノギスは、本尺と副尺を見比べる必要があるので、最初はどの線を読めばいいのか迷いやすいです。
デジタルノギスなら数字が出るので簡単に見えますが、ゼロ合わせや単位の確認を忘れると、表示されている数字そのものが信用しにくくなります。ダイヤルノギスも、針の見やすさはありますが、ゼロ位置や本尺の読み方を間違えると、やはり測定値はズレます。
この記事では、切粉ラボの運営者として、普段から切削加工の現場で寸法確認をしている私の視点から、ノギスの目盛りの読み方を基礎から整理します。アナログノギス、デジタルノギス、ダイヤルノギスの読み方に加えて、外径、内径、深さ、段差を測るときの注意点までまとめます。
先に結論を言うと、ノギスの読み方で大事なのは「ゼロを確認する」「本尺で大まかな寸法を読む」「副尺や表示で細かい寸法を足す」「測り方のクセを減らす」の4つです。目盛りの読み方だけ覚えても、斜めに当てたり、強く締めすぎたり、切粉や油が付いたまま測ったりすると、正しい寸法から離れてしまいます。
この記事を読み終えるころには、ノギスの目盛りを見たときに「どこから読み始めればいいか」「どの線を選べばいいか」「その値をどこまで信用してよいか」が整理できるはずです。現場で先輩に聞く前の予習にも、測定の基本を見直したいときにも使える内容にしていきましょう！！
- ノギスの基本構造と目盛りの仕組みを理解する
- アナログ・デジタル・ダイヤル各ノギスの読み方を押さえる
- 外径・内径・深さ・段差など用途別のノギスの測り方を学ぶ
- 読み間違いと測定誤差を減らすコツを身につける
- ノギスで判断してよい寸法と、別の測定器に切り替えるべき寸法を見分ける

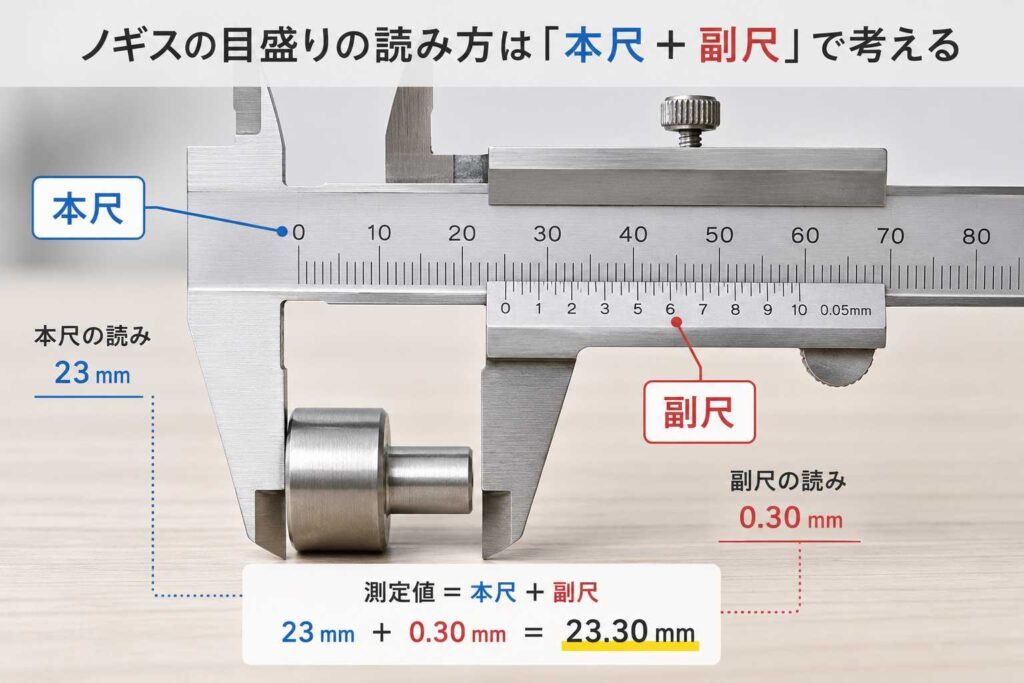

ノギスの目盛りの読み方は「本尺＋副尺」で考える
まずは、ノギスの目盛りの読み方をざっくりつかみましょう。アナログノギスの場合、基本は本尺で整数部分を読み、副尺で小数部分を読むだけです。
たとえば、本尺の0の位置が20mmを少し超えていて、副尺のある目盛りが本尺の線とぴったり重なっていれば、20mmに副尺分の小数値を足して読みます。ここで大事なのは、いきなり副尺だけを見ないことです。先に本尺で「何mmを超えているか」を決めてから、副尺で細かい値を探します。
ノギスの読み方で迷う人は、副尺の線探しに意識が行きすぎて、本尺の整数部を見落としがちです。ここを間違えると、0.02mmや0.05mmの読み違いではなく、1mm単位でズレることもあります。最初はゆっくりでいいので、「本尺を見る、次に副尺を見る」という順番を体に覚えさせるのがおすすめです。

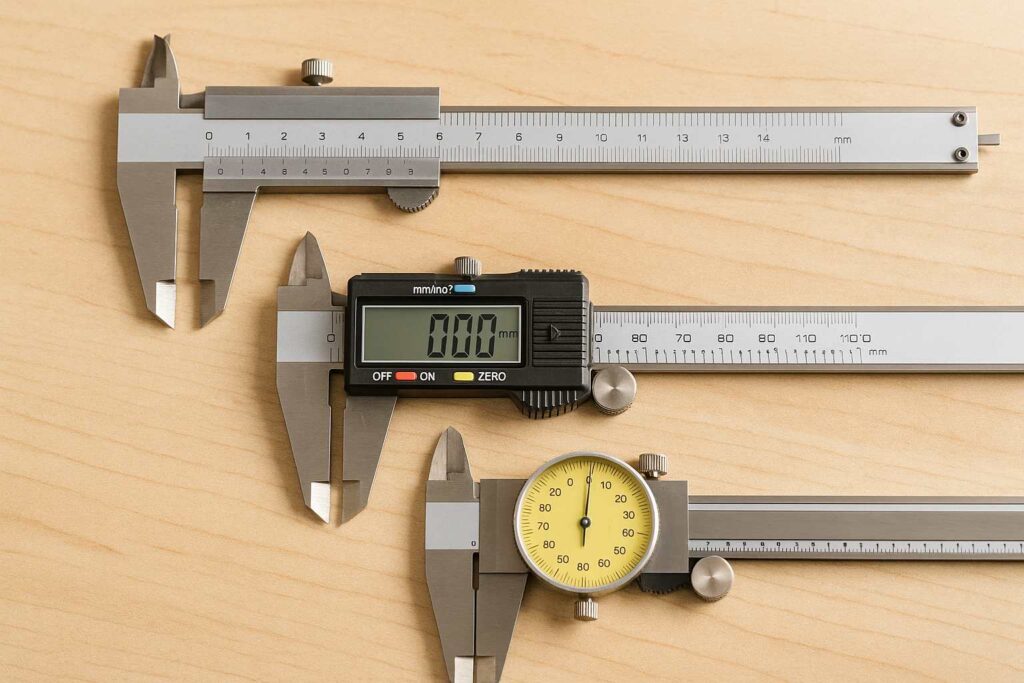

ノギスの種類ごとの読み方を、まず簡単に整理すると次のようになります。
| 種類 | 読み方の基本 | 初心者が注意する点 |
|---|---|---|
| アナログノギス | 本尺の整数値＋副尺の小数値を足す | 本尺の0位置と副尺の合う線を見間違えない |
| デジタルノギス | 表示された数値を読む | ゼロ合わせ、mm/inch切り替え、電池残量を確認する |
| ダイヤルノギス | 本尺の整数値＋ダイヤルの針が示す小数値を足す | 本尺を読み飛ばさず、ダイヤルのゼロ位置も確認する |
どのノギスにも共通しているのは、数字を読む前に測定状態を整えることです。測定面が汚れている、ジョウが斜めに当たっている、ゼロが合っていない。この状態では、どれだけ目盛りを正しく読んでも、測定値そのものが怪しくなります。
ミツトヨの公式情報でも、使用前には測定面や本尺摺動面の清掃、スライダの動き、測定面の隙間などを確認する流れが案内されています。現場でも、いきなり測るより、まずノギスとワークを軽く拭く。このひと手間がかなり大事です。（参考：ミツトヨ「ノギスの正しい使い方、読み方と注意点」）

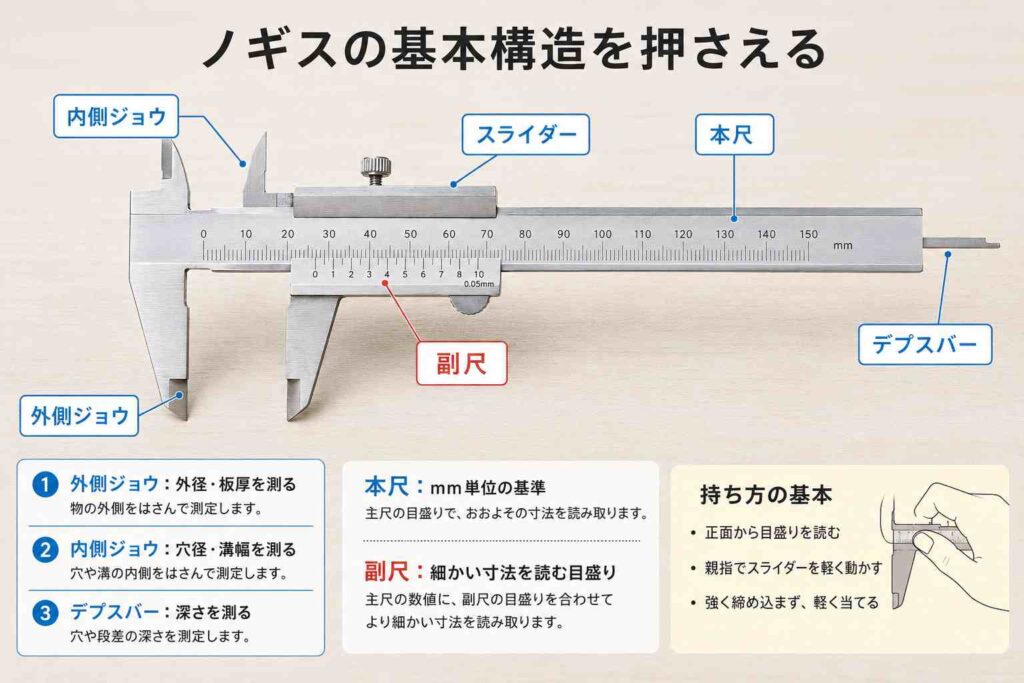

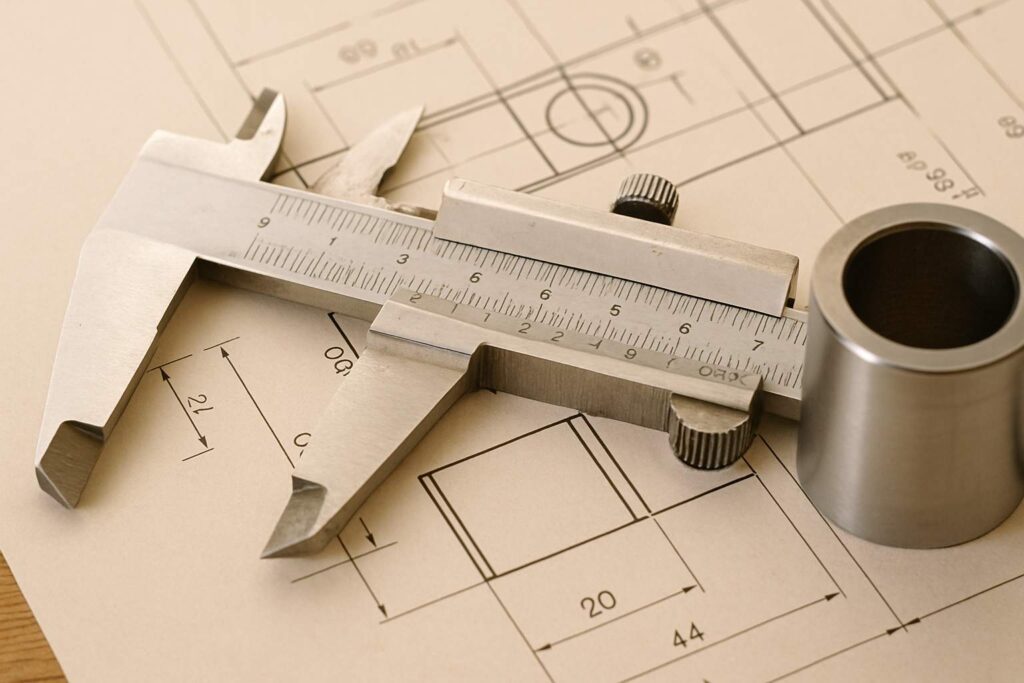

まず覚えたいノギスの基本構造
ノギスの目盛りの読み方を覚える前に、どの部分が何をしているのかを整理しておきます。部品名を完璧に暗記する必要はありませんが、「どこで外径を測るのか」「どこで内径を測るのか」「どこで深さを測るのか」が分かっていると、読み方の理解がかなり楽になります。

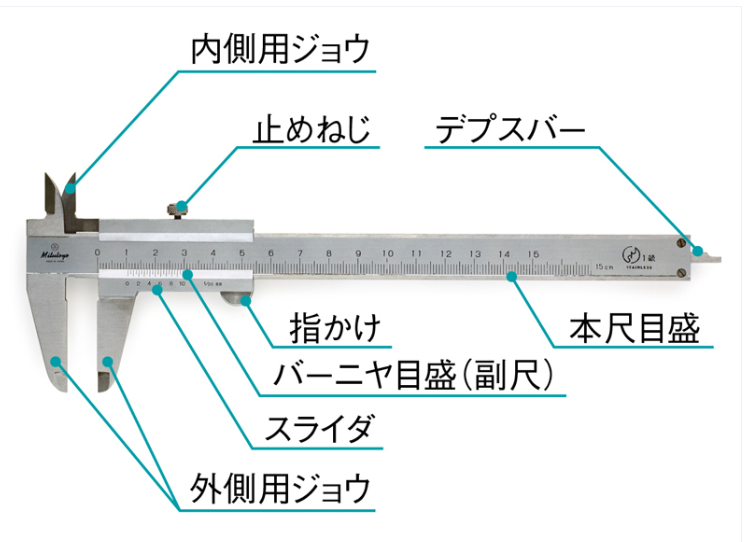

一般的なノギスは、本体側のメインスケール（本尺）、スライダー側の副尺（バーニアスケール）、外側を挟む外側ジョウ、内側を広げて測る内側ジョウ、穴や段の深さを測るデプスバーで構成されています。
アナログノギスでは、本尺の目盛りが1mm単位で刻まれていて、副尺で0.05mmや0.02mmなどの細かい寸法を読みます。デジタルノギスは、この読み取りを内部で処理して、液晶画面に数値として表示してくれるイメージです。ダイヤルノギスは、本尺で大まかな値を読み、ダイヤルの針で細かい値を読みます。
持ち方は、ノギスを正面から読める向きに構えて、親指をスライダーの指掛けに当てます。力いっぱい握るというより、軽く支えて、スライダーをなめらかに動かす感じです。ワークを挟むときも、締め込むのではなく、測定面に軽く当てるくらいの感覚が合います。
各部の役割を表にすると、次のようになります。
ノギス各部の役割ざっくり表
| 名称 | 役割 | よく使う場面 |
|---|---|---|
| メインスケール（本尺） | mm単位の基準となる目盛り | 寸法の「何mm」を読むとき |
| 副尺・バーニアスケール | 本尺だけでは読めない細かい部分を読む | 0.1mm以下の寸法を確認したいとき |
| 外側ジョウ | 外径・外幅・板厚を測る | シャフト径、板厚、外形寸法など |
| 内側ジョウ | 内径・溝幅を測る | 穴径、ボア径、溝の幅など |
| デプスバー | 深さを測る | 穴深さ、座ぐり深さ、段付き寸法など |
| 段差測定面 | 段差の高さを測る | 肩部の段差、加工段差の確認など |
| ストッパーねじ | スライダーを固定して読みを保持する | 測定値をメモしたり、他の人に見せたりするとき |
加工現場では、ノギスを「とりあえず挟んで読む道具」として使いがちです。ただ、どこが基準で、どこが動き、どの部分で測っているのかを意識できると、測定ミスの原因を見つけやすくなります。
たとえば、外側ジョウの先端だけで強く挟んでいるのか、根元側で安定して挟めているのか。内側ジョウが穴の奥まで入っているのか、入口の面取り部分だけに当たっているのか。この違いだけでも、測定値の信頼性は変わります。
まず覚えておきたいポイント
アナログノギスの目盛りの読み方
ここからは、アナログノギスの目盛りの読み方を具体的に見ていきます。アナログノギスは難しそうに見えますが、読む順番を固定すればかなり楽になります。
基本は次の流れです。
- ワークを外側ジョウなどでまっすぐ測る
- 副尺の0位置が、本尺のどの目盛りを超えているかを見る
- 副尺の0位置より左にある本尺の目盛りを読む
- 本尺と副尺の線が一番きれいに重なる場所を探す
- 本尺の値に、副尺の値を足して最終値にする
ここで間違いやすいのが、手順2と3です。副尺の0が18mmの手前にあるのに、見た目だけで18mmと読んでしまうと、読みがズレます。必ず「副尺の0が超えた本尺目盛り」を読みます。まだ超えていない目盛りは使いません。
たとえば、副尺の0が20mmを超えていて、21mmには届いていないなら、まず本尺は20mmです。そのうえで、副尺のどの線が本尺と合っているかを見ます。
副尺の読み方は、ノギスの最小読取値によって変わります。0.05mmのノギスなら、副尺の1目盛りは0.05mmとして考えます。0.02mmのノギスなら、副尺の1目盛りは0.02mmとして考えます。手元のノギスに「0.05mm」や「0.02mm」と表示されていることが多いので、まずそこを確認してください。
副尺の読み方の考え方
| 最小読取値 | 考え方 | 例 |
|---|---|---|
| 0.05mm | 合った副尺の目盛り番号×0.05mm | 7本目が合えば0.35mm |
| 0.02mm | 合った副尺の目盛り番号×0.02mm | 18本目が合えば0.36mm |
| 0.1mm | 合った副尺の目盛り番号×0.1mm | 4本目が合えば0.4mm |
ただし、副尺の数字の刻み方は機種によって少し違います。数字が「1、2、3」と書かれている場合もあれば、「5、10、15」のように刻まれている場合もあります。大切なのは、数字の見た目だけで判断せず、そのノギスの最小読取値を確認してから読むことです。
読み方の具体例で確認する
イメージしやすいように、いくつか例を出します。
- 例1：本尺が20mmを超えていて、0.05mmノギスで副尺の7本目が合う
→ 20mm＋0.35mm＝20.35mm - 例2：本尺が18mmを超えていて、0.02mmノギスで副尺の12本目が合う
→ 18mm＋0.24mm＝18.24mm - 例3：本尺が10mmを超えていて、0.1mmノギスで副尺の6本目が合う
→ 10mm＋0.6mm＝10.6mm
このように、本尺と副尺を分けて考えると、読み方がかなり整理されます。最初から「何mmかな」と一発で読もうとすると混乱しやすいので、まず本尺、次に副尺、最後に足す。この順番で大丈夫です。
現場で新人さんに説明するときも、私はよく「整数を先に決めてから、小数を探す」と言います。これだけでも、読み間違いはかなり減ります。逆に、副尺から見始めると、どの線が合っているかばかり気になって、肝心の本尺を読み違えることがあります。
副尺の線は「一番そろっている線」を選ぶ
副尺を見るときは、本尺の線と副尺の線が一番きれいに重なっている場所を探します。完全に一本の線のように見える位置を選ぶイメージです。
ただ、実際には照明の反射、目盛りの傷、ノギスの汚れ、見る角度によって、2本くらい候補があるように見えることがあります。そんなときは、ノギスを少し傾けるのではなく、顔の位置を正面に持ってきて、目盛りに対してまっすぐ見るようにしてください。
斜めから見ると、視差によって合う線がズレて見えます。ミツトヨの技術資料でも、バーニヤ目盛と本尺目盛の合致を見る場合は、正面から真っすぐ見る必要があると説明されています。目盛りを読むときは、ノギスを動かすより、まず自分の目線を整える。この意識が大事です。（参考：ミツトヨ総合カタログ ノギス計測の一般用語）
副尺を読むときのチェックリスト
デジタルノギスの読み方は簡単だが、ゼロ合わせが重要
デジタルノギスの読み方は、基本的には表示された数字をそのまま読むだけです。初心者にとってはかなり分かりやすく、アナログノギスよりも早く使えるようになる人が多いと思います。
ただし、デジタルノギスは「数字が出るから正しい」と思い込むのが一番危ないです。ゼロがズレたままなら、表示値もズレます。mmではなくinch表示になっていたら、当然読み方も変わります。電池が弱って表示が不安定になっている場合もあります。
デジタルノギスを使う前は、次の流れを毎回セットにすると安心です。
- ジョウと測定面を軽く拭く
- ジョウを静かに閉じる
- 表示が0.00mmになっているか確認する
- ズレている場合はゼロリセットする
- 単位がmmになっているか確認する
- 表示がちらつかないか確認してから測る
この流れは、慣れてくると数秒でできます。面倒に見えますが、測定値をあとから疑うよりずっと楽です。特に加工現場では、1回の読み間違いが手戻りにつながることもあります。測る前の確認を「儀式」にしてしまうのが一番確実かなと思います。
私が現場で特に注意しているのは、クーラントや油の付着です。デジタルノギスは防水タイプもありますが、防水だから何でも大丈夫という意味ではありません。測定面に油膜や切粉が付いていれば、ワークとの当たり方が変わります。液体がスケール部分に入り込むと、表示が不安定になることもあります。
また、電池交換後は原点設定が必要な機種もあります。久しぶりに使うノギスや、他の人が使ったあとのノギスは、必ずゼロと単位を見てから使うようにしてください。
デジタルノギスでありがちな失敗
デジタルノギスは便利ですが、あくまで「読み取りを助けてくれるノギス」です。測定力が強すぎればジョウはたわみます。斜めに当てれば数値はズレます。ワークにバリがあれば、そのバリを含んだ寸法を拾ってしまいます。
つまり、デジタルノギスを使う場合でも、アナログノギスと同じように、測定面、当て方、測定力、温度、汚れを意識する必要があります。表示されている数字を読むだけでなく、「この数字が出た状態は本当に正しいか」を見るのが現場では大事です。
ダイヤルノギスの読み方は本尺と針を合わせて読む
ダイヤルノギスは、アナログノギスとデジタルノギスの中間のような感覚で使えるノギスです。本尺で大まかな寸法を読み、ダイヤルの針で小数部分を読みます。
たとえば、本尺が20mmを超えていて、ダイヤルの針が0.35mmを指していれば、読みは20.35mmです。考え方としては、アナログノギスの副尺部分がダイヤル表示になったもの、と捉えると分かりやすいと思います。
ただし、ダイヤルノギスも機種によって1回転あたりの読みや目量が違います。一般的な感覚だけで読まず、使っているノギスの仕様を確認してください。特に、他部署から借りたものや、普段使っていないノギスを使うときは注意です。
ダイヤルノギスの基本手順は次の通りです。
- ジョウを閉じて、ダイヤルの針がゼロに戻るか確認する
- 必要に応じてダイヤルをゼロ位置に合わせる
- 測定物を軽く挟む
- 本尺で整数部分を読む
- ダイヤルの針で小数部分を読む
- 本尺とダイヤルの値を足す
ダイヤルノギスの良さは、針の動きで寸法変化を感覚的に見やすいところです。同じ部品を連続して測るとき、針の位置がいつもより右に寄っている、左に戻っている、といった変化が直感的に分かります。
一方で、ダイヤル部にはギアやバネが入っているため、落下や衝撃には注意が必要です。落としたあとに針の戻りが悪い、ゼロに戻らない、途中で引っかかる。このような状態なら、そのまま重要寸法に使うのは避けた方が安全です。
落としたことがあるダイヤルノギスは、一度ブロックゲージや信頼できる基準寸法と比較して確認しておくと安心です。測定器の基準確認については、別記事のブロックゲージの使い方でも詳しく整理しています。
ノギスの目盛りの読み方が正確でも測り方で寸法は変わる
ノギスの目盛りの読み方を覚えたら、次に大事なのが測り方です。ここを軽く見ると、目盛りは正しく読めているのに、測定値が安定しない状態になります。
現場でよくあるのは、「読む力」はあるのに「当て方」がバラついているケースです。外径を測るときに斜めになっている。内径を測るときに最大値を探していない。深さを測るときに基準面が浮いている。こういう小さなズレが、測定値のばらつきにつながります。
ここからは、外径、内径、深さ、段差の測り方を順番に整理します。
計測時の力の入れ加減・目盛りを読む際の見る角度は重要です！！

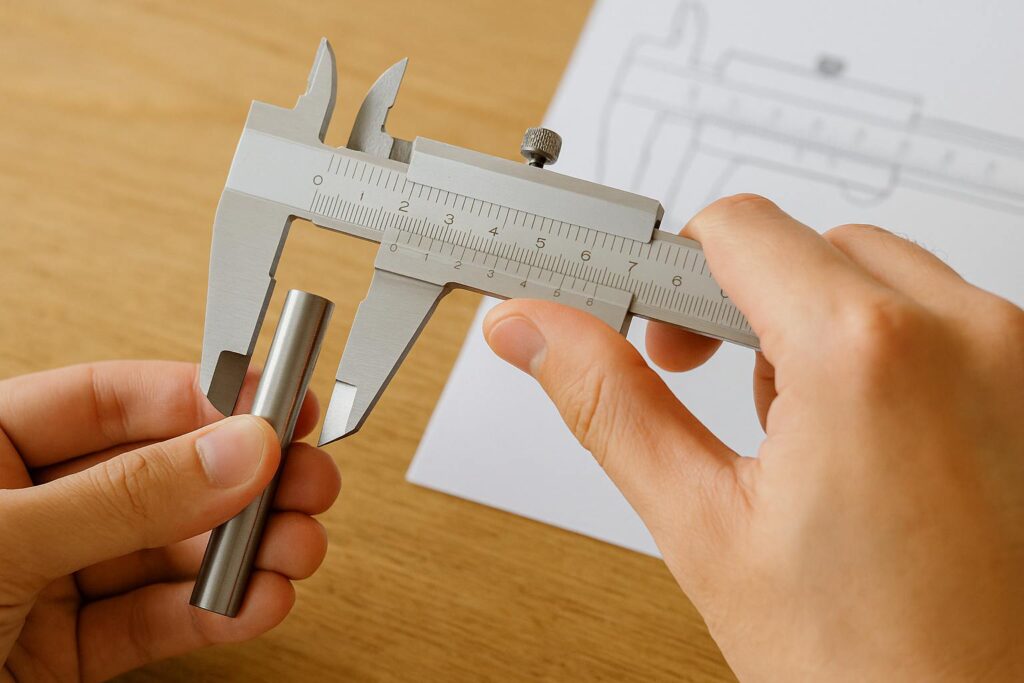

外径測定は直角と測定力がポイント
外径測定は、ノギスの使い方の中でも一番出番が多い測定です。丸棒、シャフト、板厚、外形寸法など、切削加工でも検査でも頻繁に使います。
外径を測るときは、外側ジョウでワークを挟みます。このとき大事なのは、ワークの軸に対してノギスを直角に当てることです。斜めに当たると、実際の寸法より大きく出たり、測るたびに値が変わったりします。
外径測定の基本ステップは次の通りです。
ジョウは先端だけで挟むより、できるだけ根元に近い安定した位置で当てる方が測定値は安定しやすいです。先端で挟むと、少しの力でジョウが開いたり、ワークとの当たり方が変わったりします。
また、力を入れすぎないことも大切です。ノギスはマイクロメータのようにラチェットで一定の測定力をかける構造ではありません。測定する人の手加減が、そのまま数値に出やすい測定器です。強く締めるクセがある人は、同じワークを何度も測ったときに値がバラつきやすくなります。
外径測定でありがちなNGパターン
量産現場では、同じ寸法を複数人で測ることもあります。その場合、「どの位置を、どの向きで、どれくらいの力で測るか」をそろえておかないと、人によって合否が変わることがあります。特に公差が狭い寸法では、測定方法の統一が大事です。
外径をより正確に確認したい場合や、0.01mm単位の判断が必要な場合は、ノギスだけで決めず、マイクロメータを使う方が適している場面もあります。マイクロメータの基本は、マイクロメーターの測り方完全ガイドで詳しくまとめています。
内径測定は最大値を探す意識が大事
内径を測るときは、内側ジョウを使います。穴や溝の内側にジョウを入れて、少しずつ開きながら測定面に当てます。
内径測定で大事なのは、穴の中心を通る位置で測ることです。穴の中心からズレた位置で測ると、本来の内径より小さく出やすくなります。そのため、ノギスを軽く揺らしながら、一番大きい値になる位置を探します。
外径では直角に当てることが重要でしたが、内径では「最大値を探す」という感覚が加わります。穴径を測っていて、毎回少し小さく出る場合は、内側ジョウが穴の中心を通っていない可能性があります。
内径測定の基本ステップは次の通りです。
内径測定で注意したいのは、穴の入口の面取り部分やバリに当たってしまうことです。ジョウが面取り部分だけに触れていると、実際の穴径とは違う値になります。また、浅い穴や段付き穴では、どの深さの内径を測っているのかを決めておかないと、測定値の意味が曖昧になります。
穴径が重要寸法の場合、ノギスだけで最終判断するのは少し不安が残ります。通り・止まりの確認が必要な穴なら、ピンゲージや限界栓ゲージを使う方が判断しやすいです。穴径確認の考え方は、ピンゲージの使い方を実務で解説でも詳しく整理しています。
深さ測定は基準面の浮きに注意する
深さを測るときは、デプスバーを使います。ノギスの端面をワークの基準面に当て、デプスバーを穴の底や段の底に伸ばして測ります。
深さ測定で一番多い失敗は、ノギスの端面が基準面にきちんと当たっていないことです。基準面にバリがある、ワークの角Rに乗っている、ノギスが傾いている。このような状態だと、デプスバーが底に当たっていても、測定値は正しくありません。
深さ測定の基本ステップは次の通りです。
デプスバーは細いため、強く押し付けるとたわむことがあります。底に当たった感触があってからさらに押し込むのではなく、軽く接触した位置で読むのが基本です。
また、穴底が平らではない場合や、ドリルの先端形状が残っている穴では、どこを深さとして扱うかが問題になります。図面で「有効深さ」なのか「全深さ」なのかが決まっている場合は、その指示に合わせて測る必要があります。
段差測定は基準面をどこにするかを決めてから測る
ノギスでは、外径、内径、深さだけでなく、段差測定もできます。段差測定では、ノギスの本尺側とスライダー側の端面を使い、2つの面の高さ差を測ります。
段差測定で大事なのは、どちらの面を基準にするかを先に決めることです。基準面が汚れている、面が小さい、バリがある、ノギスが傾く。この状態では測定値が安定しません。
段差を測るときは、まず基準面を清掃し、ノギスの端面がしっかり当たるか確認します。そのうえで、スライダー側の段差測定面をもう一方の面に当てます。小さな段差や狭い場所では、ノギスが傾きやすいので、数回測って同じ値になるか確認すると安心です。
段差測定は便利ですが、測定面の当たり方に左右されやすいです。重要寸法や合否判定に使う場合は、ハイトゲージやデプスゲージなど、より適した測定器で確認することも考えてください。
ノギスの測定誤差を減らすコツ
ノギスの測定誤差は、大きく分けると人の要因、ノギス本体の要因、ワークや環境の要因に分けられます。どれか一つだけが原因とは限らず、いくつか重なって値がズレることも多いです。
たとえば、ジョウに切粉が付いていて、さらに斜めに当てて、目盛りを斜めから読んでいる。この状態だと、どれが主原因か分かりにくくなります。だからこそ、測定前の確認を順番化しておくことが大切です。
人の要因は視差・測定力・当て方に出やすい
人の要因で多いのは、視差、測定力のかけすぎ、斜め測定です。どれも初心者だけの問題ではなく、慣れている人でも急いでいると出ます。
視差は、目盛りを正面から見ればかなり減らせます。アナログノギスの場合は特に重要です。斜めから見ると、副尺と本尺の線が合っている位置がズレて見えます。デジタルノギスでも、表示は読めても、当て方が斜めなら意味がありません。
測定力のかけすぎもよくあります。ノギスは「締め込んで測る」道具ではありません。外径なら軽く挟む。内径なら軽く広げる。深さなら軽く当てる。この感覚が大事です。
当て方については、外径なら直角、内径なら最大値、深さなら基準面の密着を意識します。この3つを測定前に思い出すだけでも、測定値の安定感はかなり変わります。
人の要因を減らすコツ
ノギス本体の要因はゼロ・ジョウ・スライダーを見る
ノギス本体の要因としては、ゼロ位置のズレ、ジョウの摩耗や変形、スライダーのガタ、摺動面の汚れなどがあります。
まず確認したいのはゼロです。ジョウを閉じたときに、アナログノギスなら本尺と副尺のゼロが合っているか。デジタルノギスなら0.00mmになるか。ダイヤルノギスなら針がゼロに戻るか。ここが合っていない状態で測ると、最初からズレた値を読んでしまいます。
次にジョウの状態を見ます。外側ジョウを閉じて光にかざしたとき、隙間が大きく見える場合や、先端だけ当たって根元が浮いているような場合は注意が必要です。落下や強い衝撃を受けたノギスは、見た目には問題なさそうでも、測定面がわずかに傷んでいることがあります。
スライダーの動きも大切です。全範囲でなめらかに動くか、途中で引っかかりがないか、上下方向にガタつきがないかを確認します。動きが悪いノギスは、測るたびに当たり方が変わりやすく、読みも安定しにくいです。
ノギスは便利な測定器ですが、万能ではありません。精度が必要な寸法では、ノギスの仕様、最小読取値、器差、校正状態を確認する必要があります。JIS規格を確認したい場合は、日本産業標準調査会のJIS検索から規格番号で確認できます。（参考：日本産業標準調査会 JIS検索）
環境の要因は温度・汚れ・切粉・油に注意する
環境の要因としては、温度、汚れ、切粉、油、クーラント、振動などがあります。測定器もワークも金属でできていることが多いため、温度が変われば寸法も変化します。
厳密な測定では20℃を基準に考えることが多いですが、現場ではそこまで温度管理できない場面もあります。その場合でも、熱い加工直後のワークをすぐ測らない、ポケットで温まったノギスをいきなり使わない、ワークとノギスを少し同じ環境になじませる、といった工夫はできます。
汚れもかなり大きな要因です。切粉が1つ付いているだけで、測定面は正しく当たりません。油膜やクーラントも、当たり方を変えます。測定前にワークとノギスを軽く拭く習慣をつけるだけで、測定値の信用度は上がります。
特に加工機の近くで測る場合は、切粉の付着に注意してください。小さな切粉がジョウに噛んだまま測ると、「ワークが大きい」のではなく「切粉を一緒に測っている」だけということがあります。
測定前の簡単チェック
ノギスで測ってよい寸法と別の測定器を使うべき寸法
ノギスはとても便利ですが、どんな寸法でもノギスだけで判断すればよいわけではありません。ここを理解しておくと、測定の失敗をかなり防げます。
ノギスが向いているのは、外形寸法、板厚、ざっくりした穴径、深さ、段差などを素早く確認する場面です。加工途中の確認や、図面寸法との大まかな照合にはとても使いやすいです。
一方で、狭い公差の外径、はめあいに関わる軸径、厳密な穴径、真円度や円筒度が絡む寸法、出荷判定に使う重要寸法などは、ノギスだけでは不十分な場合があります。
たとえば、軸の外径を0.01mm単位で管理したいなら、マイクロメータの方が向いています。穴径の通り・止まりを見たいなら、ピンゲージや限界栓ゲージが向いています。測定器そのもののズレを確認したいなら、ブロックゲージなどの基準器が必要になる場面もあります。
測定器の使い分けの目安
| 確認したい内容 | ノギスの向き不向き | 必要に応じて使う測定器 |
|---|---|---|
| 外形寸法の大まかな確認 | 向いている | 必要に応じてマイクロメータ |
| 板厚や幅の確認 | 向いている | シックネスゲージ、マイクロメータなど |
| 0.01mm単位の軸径管理 | ノギスだけでは不安 | 外側マイクロメータ |
| 穴径の通り・止まり判定 | 目安にはなるが最終判定には注意 | ピンゲージ、限界栓ゲージ |
| 深さの簡易確認 | 向いている | デプスマイクロメータ、ハイトゲージなど |
| 測定器の基準確認 | ノギス単体では不可 | ブロックゲージなど |
ノギスは、早く測れることが大きな強みです。ただし、早く測れることと、最終判定に使えることは別です。図面公差、社内基準、検査成績書の扱いによって、どの測定器で判断するかは変わります。迷う寸法は、所属工場の品質保証部門や責任者に確認してください。
初心者向けノギス読み方練習
ノギスの目盛りの読み方は、頭で理解するだけではなく、実際に手を動かして覚えるのが一番早いです。特にアナログノギスは、何度か読んでいるうちに「この線が合っている」という感覚が少しずつつかめてきます。
初心者のうちは、いきなり現場の重要寸法で練習するのではなく、寸法が安定しているものを使って練習するのがおすすめです。たとえば、ピン、ブロック、同じ径の丸棒、使い古した部品などです。寸法が分かっているものを何度も測ると、自分の読み方のクセが見えてきます。
同じワークを10回測ってブレ幅を見る
最初におすすめなのは、同じワークを10回測る練習です。たとえば、同じ丸棒を10回測って、毎回の値をメモします。
20.02mm、20.03mm、20.01mmのように近い範囲に収まるなら、読み方と当て方はある程度安定しています。逆に、20.00mmから20.08mmまで大きくバラつくなら、目盛りの読み方だけでなく、当て方や力の入れ方も見直した方がいいです。
この練習の目的は、正解を当てることだけではありません。自分がどれくらいブレるのかを知ることです。測定は、自分のクセを知るほど安定します。
ベテランの方と一緒にやるとあっているかわかりやすいですよ！
アナログとデジタルで同じものを測る
アナログノギスの読み方に慣れたいなら、アナログで読んだあとにデジタルノギスで同じ寸法を測ってみるのも有効です。
たとえば、アナログで20.35mmと読んだものを、デジタルで20.36mmと表示したとします。この差が毎回同じ方向に出るなら、自分の読み方に少しクセがあるかもしれません。
ただし、デジタルノギスが必ず正解というわけではありません。デジタル側もゼロ合わせや当て方の影響を受けます。あくまで、自分の読み方を見直すための比較として使うのがよいです。
先輩や同僚と同じ寸法を測って比べる
可能であれば、同じワークを先輩や同僚にも測ってもらうと勉強になります。自分と他の人で値が違う場合、どちらかが間違っているというより、当て方や力加減が違う可能性があります。
特に見てほしいのは、ジョウの当てる位置、ノギスの角度、スライダーを止める力、目盛りを見る角度です。自分では普通だと思っているクセも、横から見ると意外と分かります。
測定値の差を責めるのではなく、「なぜ差が出たのか」を一緒に見ると、現場全体の測定レベルも上がります。量産品や検査工程では、このすり合わせがかなり大事です。
現場でおすすめの練習メニュー
ノギスの目盛りの読み方でよくある質問
副尺のどの線が合っているか分からないときは？
まず目盛りを正面から見てください。斜めから見ていると、合っている線がズレて見えます。そのうえで、候補になりそうな線の前後も見比べます。一番線がまっすぐつながる場所を選びましょう。
どうしても迷う場合は、一度ノギスを少し開いて、もう一度同じ位置を測り直します。1回の読みで決めようとせず、2〜3回測って同じ値になるかを見ると安心です。
0.05mmと0.02mmのノギスはどちらがよい？
どちらがよいかは、測りたい寸法と現場の使い方によります。0.02mmの方が細かく読めますが、細かく読めるからといって、必ず正確に測れるわけではありません。測定面の当て方、測定力、ノギス本体の状態が悪ければ、細かい目盛りを読んでも意味が薄くなります。
初心者が練習するなら、まず手元にあるノギスの最小読取値を確認し、そのノギスで安定して読めるようになることが大事です。重要寸法で0.01mm単位の判断が必要なら、ノギスではなくマイクロメータやゲージを使うことも考えてください。
デジタルノギスだけ使えればアナログは覚えなくてもよい？
デジタルノギスだけでも作業できる場面は多いです。ただ、アナログノギスの読み方を知っていると、測定の仕組みを理解しやすくなります。
デジタル表示は便利ですが、ゼロ合わせ、単位、電池、当て方の影響は避けられません。アナログの読み方を知っていると、「表示された数字をただ信じる」のではなく、「この測り方でこの数字なら妥当か」と考えられるようになります。
現場で長く使うなら、デジタルだけでなく、アナログの基本も押さえておく方が安心です。
ノギスで穴径を測って合否判定してもよい？
穴径の目安確認なら、ノギスでも使えます。ただし、重要な合否判定では注意が必要です。内側ジョウは穴の中心を正確に通しにくく、面取りやバリの影響も受けやすいからです。
特に、はめあいに関わる穴、通り・止まりの判定が必要な穴、出荷判定に関わる穴は、ピンゲージや内径測定器を使う方が安全です。ノギスの値は便利な目安ですが、最終判定に使ってよいかは、図面指示や社内基準に合わせて判断してください。
ノギスの目盛りの読み方まとめ
ノギスの目盛りの読み方は、最初は少しややこしく感じるかもしれません。ただ、基本はとてもシンプルです。アナログノギスなら、本尺で整数部分を読み、副尺で小数部分を読み、最後に足します。デジタルノギスなら、ゼロ合わせと単位確認をしてから表示値を読みます。ダイヤルノギスなら、本尺とダイヤルの針を合わせて読みます。
ただし、目盛りを読む力だけでは十分ではありません。ノギスは、当て方、測定力、視線の角度、汚れ、温度、ゼロ位置の影響を受けます。だからこそ、測定前の清掃、ゼロ確認、まっすぐ当てる意識が大事です。
切粉ラボとしていつも伝えたいのは、測定は加工の最後にする確認作業ではなく、加工そのものを支える大事な工程だということです。ノギスの目盛りの読み方が安定すると、加工寸法のズレにも早く気づけますし、図面寸法との関係も見えやすくなります。
まずは手元のノギスを閉じて、ゼロが合っているか確認してみてください。次に、寸法が分かっているものを何度か測って、自分の読み方のブレを見てみる。ここから始めるだけでも、ノギスへの苦手意識はかなり減るはずです。
なお、ノギスの仕様、精度、器差、推奨される使用方法はメーカーや機種によって異なります。詳しくは、必ず使用しているノギスの公式カタログや取扱説明書を確認してください。検査成績書や出荷判定など重要な判断が関わる場合は、所属工場の品質保証部門や専門家に相談し、社内基準に沿って判断することをおすすめします。
安全に、落ち着いて、気持ちよく寸法を見ていきましょう。
