こんにちは。切粉ラボ、運営者の「Maka」です。
旋盤チップの欠け原因を調べているあなたは、加工中に突然チップが欠けた、チッピングが止まらない、チップ割れが続く、工具寿命が短い、旋削中にクラックらしき線が見える、といった問題が起きているかもしれません。
さらに、切削条件の切削速度、送り、切込みをどう見直せばいいのか、コーナRやすくい角、ホーニング、コーティング剥離、溶着、構成刃先、切りくず噛み込み、取り付け不良のどれを疑えばいいのか、迷うと思います。
ステンレス、鋳鉄、アルミ、焼入鋼、CBN工具など、被削材や工具材種によっても欠け方は変わります。
この記事では、旋盤チップの欠け原因を現場で切り分けやすい順番で整理し、最初にどこを見るべきかをわかりやすくまとめます。
- 旋盤チップの欠け方ごとの原因
- チッピングや熱亀裂の見分け方
- 切削条件と取付けのチェックポイント
- 欠けを減らすための対策順序

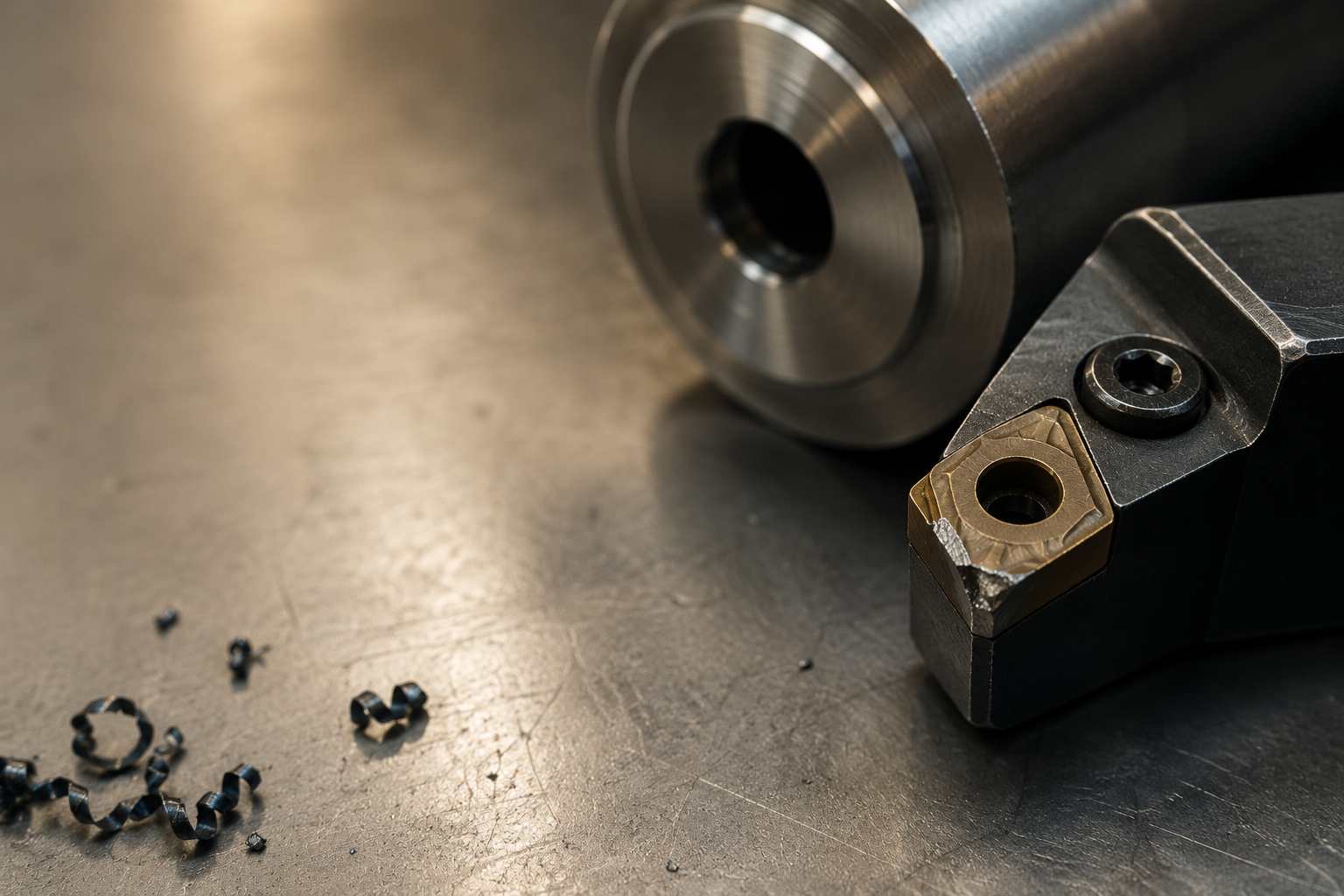

旋盤チップの欠け原因を診断
旋盤チップが欠けたとき、最初にやりがちなのが「とりあえず条件を下げる」「とりあえず強いチップに替える」という対応です。もちろん、それで止まることもあります。ただ、欠けの形を見ずに対策すると、逆に悪化することもあるんです。
ここではまず、欠け方の種類を見ながら、チッピング、欠損、熱亀裂、構成刃先、クレータ摩耗、びびり、切りくず噛み込みを順番に整理します。原因を当てにいくというより、欠けた刃先が何を教えてくれているかを読むイメージです。
刃先損傷の分類を確認したい場合は、サンドビック・コロマント公式の旋削加工でのトラブルシューティングも参考になります。チップ摩耗の種類ごとに原因と対策が整理されているため、現場での切り分けにも使いやすいです。
チッピングと欠損の違い
チッピングは、チップの切れ刃が細かくギザギザに欠けるような損傷です。
いきなり大きく割れるというより、刃先の稜線に小さな欠けが並ぶ感じです。仕上げ面が急に曇る、面が白っぽくなる、バリが増える、寸法がじわじわ安定しないときは、まずチッピングを疑います。

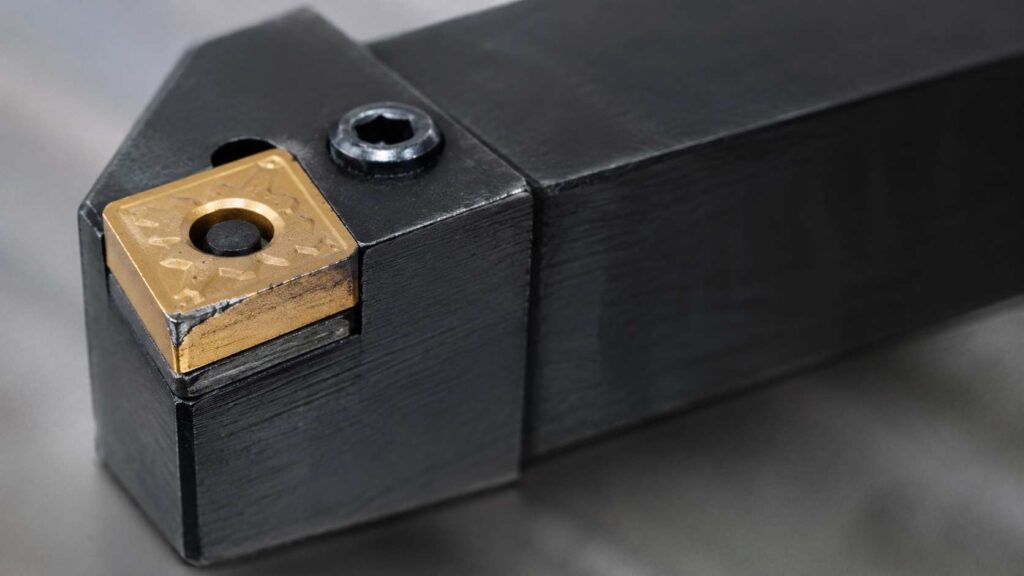

一方で欠損は、コーナー部が一気に飛ぶような大きめの欠けです。
加工音がガツンと変わる、刃先の角がなくなる、同じ条件なのに寿命が急に短くなる。こういう場合は、切削条件だけでなく、衝撃、取付け、ワークの振れ、断続切削、切りくず噛み込みまで見た方がいいです。
チッピングは小さなサイン、欠損は大きなトラブル
このように考えると入りやすいかなと思います。ただし、チッピングを放置するとそこを起点に大きな欠損へ進むこともあります。なので、小さい欠けだから軽い問題、とは言い切れません。
最初の見分け方
現場では、欠けたチップをすぐ捨てずに、ルーペで刃先を見ておくのがおすすめです。刃先の状態を残しておくと、次に同じ現象が出たときに比較できます。
熱亀裂とクラックの見分け
熱亀裂は、刃先が加熱と冷却を繰り返すことで発生する細かいクラックです。見た目としては、切れ刃に対して直角方向に細い線が何本も入ることがあります。断続切削、穴付きワーク、キー溝、黒皮、鋳肌など、刃先が当たったり離れたりする加工で出やすいです。
ここで注意したいのが、クーラントです。クーラントは刃先温度を下げたり、切りくずを流したりする大切な存在ですが、断続加工でかかったり、かからなかったりを繰り返すと、刃先が急冷されて熱亀裂につながることがあります。
冷やせば解決ということではないこともあります。
熱亀裂っぽい欠けは、湿式か乾式かだけで判断しないことが大事です。クーラントの量、向き、圧力、刃先への当たり方、連続して当たっているかまで見ます。外から見て「出ている」ことと、刃先に「効いている」ことは別です。
注意したい状態
熱亀裂が疑わしいときは、切削速度や送りを下げるだけでなく、冷却方法そのものを見直す必要があります。ドライ、エア、安定した多量給油、高圧クーラントなど、加工内容に合わせて考える部分です。

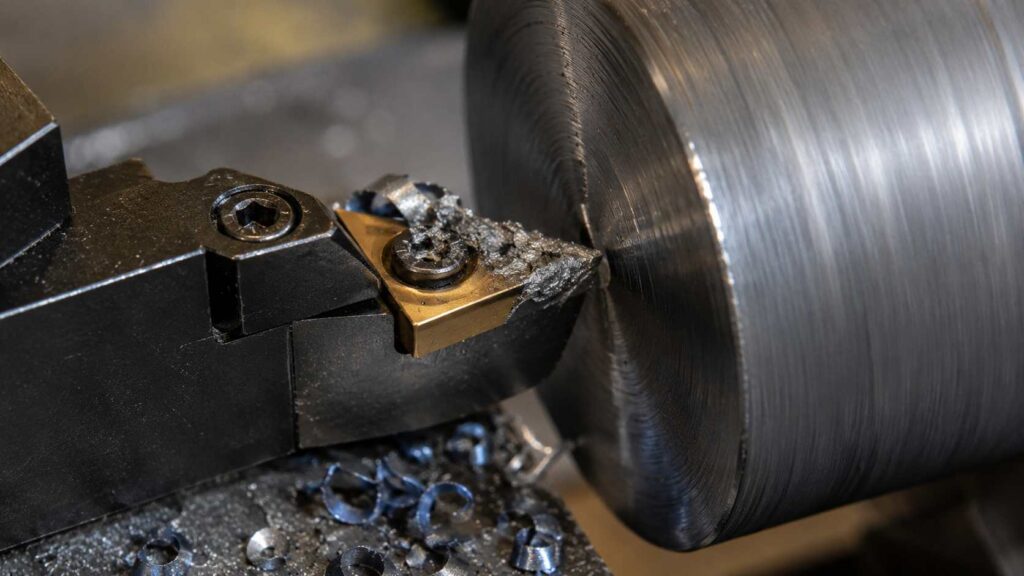

構成刃先と溶着の影響
低速で削っているのにチップが欠ける。これ、意外とあると思います。
理由のひとつが、構成刃先や溶着です。被削材が刃先にくっつき、成長して、剥がれるときにチップの刃先を一緒に持っていく。これが溶着脱落型の欠けです。
とくに軟鋼、低炭素鋼、ステンレス、アルミなど、粘りがあって刃先にまとわりつきやすい材料では注意が必要です。
仕上げ面がむしれる、白っぽく曇る、面が梨地っぽくなる、寸法が安定しない。このあたりが出ているなら、構成刃先を疑っていいかなと思います。
対策としては、
- 切削速度を適正域まで上げる
- シャープな刃先にする
- ポジ形状のブレーカを使う
- 潤滑を改善する
- 耐溶着性のある材種を選ぶ
などが候補になります。
ただし、速度を上げすぎると今度は熱や摩耗が増えるので、低速すぎても高すぎても欠けの原因になると覚えておくと良いです。
現場でよくあるパターン
小径部や端面加工では、回転数を上げているつもりでも実際の切削速度が低くなることがあります。rpmだけで判断せず、実際の加工径から切削速度を見直すのが大事です。
切削速度と送り速度の考え方が曖昧な場合は、切削速度と送り速度の違いを押さえておくと、条件表の見方がかなり楽になります。
クレータ摩耗からの刃先崩れ
すくい面にくぼみができて、その後に刃先が崩れる場合は、クレータ摩耗起点の欠けを疑います。
クレータ摩耗は、切りくずがすくい面をこすりながら流れることで進む摩耗です。高温、高速、被削材との反応、コーティングや材種の相性が絡みます。
最初はただの摩耗に見えても、すくい面が深くえぐれてくると、切れ刃を裏側から支える部分が弱くなります。その状態で切削抵抗がかかると、刃先が耐えきれずに崩れる。つまり、欠けだけを見ていると「突然欠けた」に見えますが、実際には摩耗が先に進んでいた可能性があるわけです。
クレータ摩耗が進んでからの欠けは、刃先強度だけでは解決しにくいです。切削速度が高すぎないか、コーティングが合っているか、材種が耐摩耗寄りになっているか、クーラントが刃先に届いているかを見直します。
| 症状 | 疑う原因 | 見るポイント |
|---|---|---|
| すくい面にくぼみ | クレータ摩耗 | 速度、温度、材種相性 |
| 仕上げ面が毛羽立つ | 摩耗進行 | 刃先の切れ味と切りくず流れ |
| 後半で刃先が崩れる | 刃先弱化 | 摩耗限界を超えていないか |
工具寿命を伸ばしたいときは、ただ長く使うよりも、欠ける前の摩耗状態を決めておく方が安定します。量産なら特に、刃先が欠けてから交換するより、摩耗限界で交換する方がトラブルは少ないです。

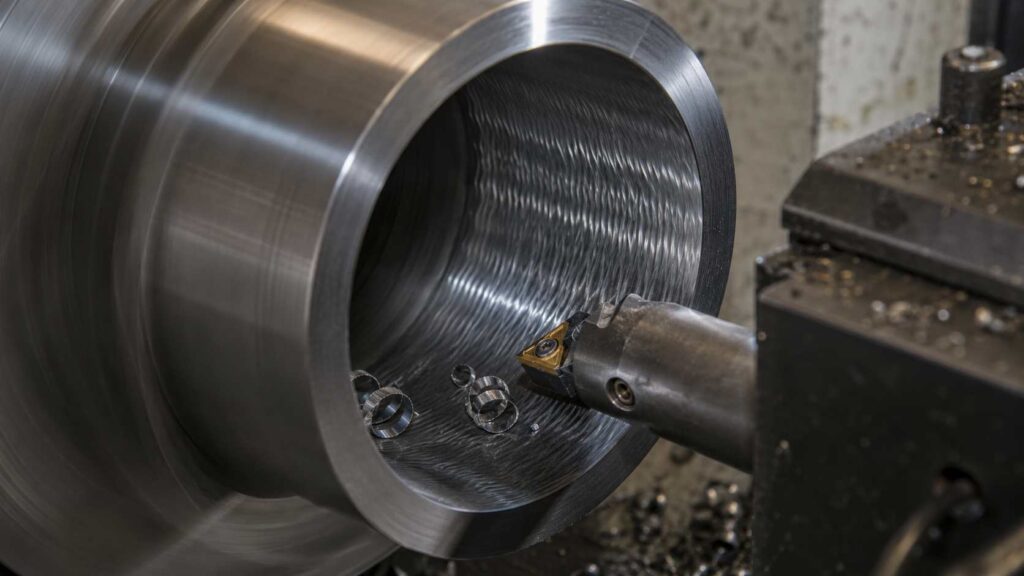

びびり振動と切削音の確認
チップ欠けの原因として、びびり振動はかなり重要です。びびりが出ると、刃先に一定ではない負荷がかかります。押されたり、離れたり、叩かれたりする状態になるので、微小チッピングやコーナー欠損につながりやすいです。
びびりのサインは、加工面の周期的な筋、キーンという音、工具やワークの振れ、切りくずの乱れ、寸法のばらつきなどです。
チップだけを見ていると気づきにくいですが、面と音を見るとかなりヒントがあります。現場では音が先に教えてくれることも多いですね。
原因としては、工具突出しが長い、ホルダ剛性が弱い、ワーク保持が弱い、チャック圧が合っていない、ノーズRが大きすぎる、切込み角が合っていない、送りや切込みが不安定、クランプが緩いなどが考えられます。詳しい考え方は、切削加工のビビリ対策でも整理しています。
びびりを疑うチェック
びびり対策では、条件を弱くするだけが正解ではありません。送りや切込みを落としすぎると、刃先がこするようになって逆に不安定になることもあります。ここ、ちょっとややこしいですが、負荷を下げるのか、切れ方を安定させるのかを分けて考えるのがコツです。

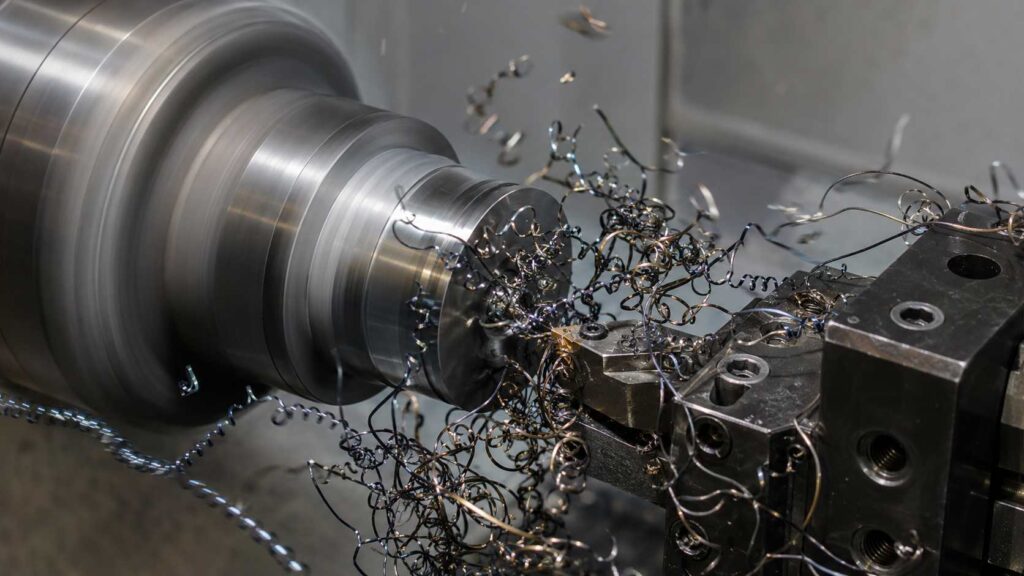

切りくず噛み込みのチェック
旋盤チップの欠け原因で、意外と見落とされやすいのが切りくず噛み込みです。切りくずが長くつながる、ワークに巻き付く、ホルダに絡む、加工面に再接触する。
この状態になると、切りくずが刃先を叩いてチッピングを起こすことがあります。
切りくず噛み込みは、材種だけでなく、送り、切込み、ブレーカ、ノーズR、クーラントの当たり方でも変わります。
送りが低すぎる、切込みが浅すぎる、ブレーカの適用範囲から外れていると、切りくずがうまく折れません。つまり、欠けたから送りを下げると、逆に切りくずが悪化する場合もあるわけです。
切りくずは加工結果ではなく、診断材料です。短く安定して出ているか、長く巻いていないか、色が急に変わっていないか、刃先やワークに当たっていないかを見ます。切りくずの出方を見るだけで、原因候補はかなり絞れます。
切りくずを触るときの注意
切りくずは鋭く、熱を持っていることがあります。素手で触らず、機械停止後に安全を確認してから処理してください。
旋盤では、切りくずがきれいに逃げるだけで欠けが止まることもあります。材種変更の前に、まず切りくず。地味ですが、かなり大事です。
旋盤チップの欠け原因と対策
ここからは、原因をある程度見分けたあとに、具体的にどこを調整するかを整理します。
切削速度、送り、切込み、取付け、材種、コーティングは全部つながっています。ひとつだけを変えて終わりではなく、順番に潰していくのが安全です。
大事なのは、条件を全部弱くすることが対策ではないという点です。高すぎる条件も欠けますが、低すぎる条件でも欠けます。ここを押さえると、現場での判断がかなりスッキリします。
送りと切込みの見直し
送りと切込みは、旋盤チップにかかる負荷を大きく左右します。送りが高すぎると、刃先に入る切りくず厚みが増えて、チッピングやコーナー欠損が起きやすくなります。切込みが大きすぎる場合も同じで、切削抵抗が増え、ホルダやワーク保持が負けると欠けにつながります。
ただし、送りと切込みは下げればいいわけではありません。送りが低すぎると、ブレーカが効かずに切りくずが長くなったり、刃先が材料を切るよりもこする状態になったりします。切込みが浅すぎると、加工硬化層、黒皮、鋳肌、焼き肌だけを刃先でなぞるようになり、境界摩耗やチッピングが出ることもあります。
つまり、送りと切込みは負荷を下げるレバーでありつつ、切りくずを安定させるレバーでもあります。ここを分けて考えるのがコツです。
送りと切込みの考え方
条件を見直すときは、工具メーカーの推奨範囲を基準にします。ただし、機械剛性、保持方法、突出し、被削材の状態で安全域は変わるので臨機応変に進めましょう。
切削速度が高すぎる場合
切削速度が高すぎると、刃先温度が上がりやすくなります。
すると、クレータ摩耗、逃げ面摩耗、塑性変形、熱亀裂が進みやすくなり、最終的にチップ欠けにつながります。
特にステンレス、耐熱合金、チタン合金、高硬度材では、熱が逃げにくかったり、刃先負荷が高かったりするため注意が必要です。
高速度での欠けは、いきなり割れるというより、摩耗や熱ダメージが先に進むことが多いです。
すくい面にくぼみが出る、刃先が丸くなる、寸法が流れる、仕上げ面が悪くなる。その後、弱った刃先が崩れます。だから「欠けた瞬間」だけでなく、欠ける前の面や寸法の変化を見ることが大事です。
対策としては、
などが考えられます。ただ、速度を下げすぎると構成刃先が出る場合もあるので、高すぎる速度と低すぎる速度の両方を見るのがポイントです。
rpmだけで判断しない
旋盤では、同じ回転数でも加工径が変わると切削速度は変わります。
外径が大きい部分と小径部では、刃先が材料をなぞる速さが違います。条件確認では、実際の加工径を入れて考えるとズレが減ります。
面粗さが急に悪くなった場合は、刃先の摩耗や欠けが影響していることもあります。仕上げ面の見方を整理したい場合は、表面粗さの目安と加工別の考え方も参考になります。
低速域で欠ける理由
低速なら工具にやさしいと思いがちですが、実際はそうとも限りません。低速域では、構成刃先や溶着が発生しやすくなることがあります。
刃先に被削材がくっつき、それが剥がれるときに刃先の一部を持っていく。これが低速域で起きる欠けの代表的なパターンです。
小径加工や端面加工では、回転数を上げているつもりでも、実際の切削速度が低くなりやすいです。特にワーク中心に近づく端面加工では、周速が下がります。そこで粘い材料を削ると、むしれ、白濁、面荒れ、溶着、構成刃先が出やすくなります。
低速域の欠け対策では、切削速度を適正に上げる、刃先をシャープにする、ポジすくいのブレーカを選ぶ、潤滑性を上げる、切りくずが刃先に戻らないようにする、といった方向が候補になります。
条件を下げる前に確認
欠けたからといって、速度・送り・切込みをすべて下げると、構成刃先や切りくず不良が悪化することがあります。まず欠け方と加工面を見てから、どの条件を動かすか決めるのがおすすめです。
低速域の欠けは、現場では見逃されやすいです。「安全を見て遅くしているのに欠ける」というときほど、溶着と構成刃先を疑ってみてください。

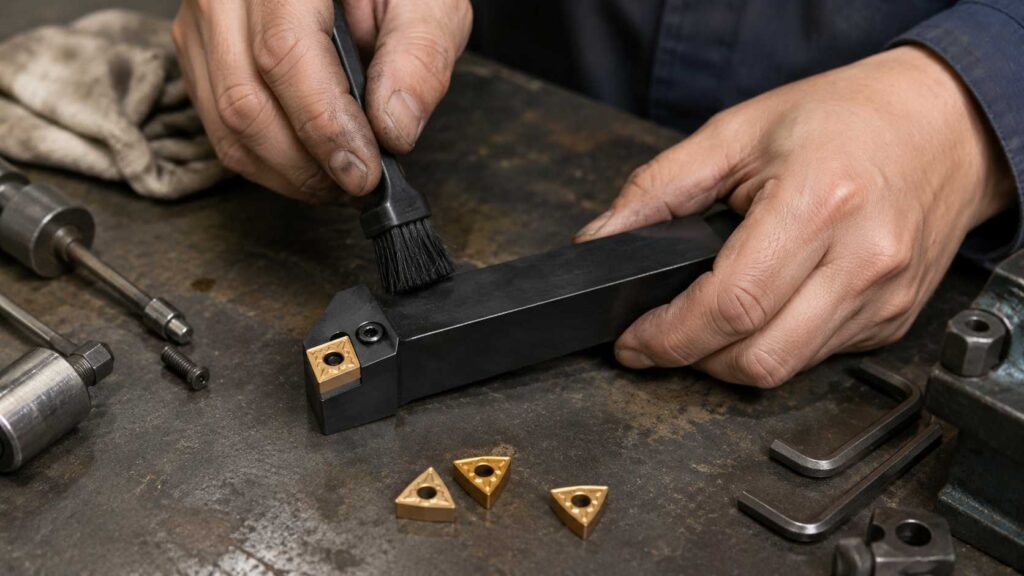

取付け不良と座面の点検
旋盤チップの欠け原因を考えるとき、私はかなり早い段階で取付けを見ます。なぜなら、座面の汚れ、シート欠け、クランプ部品の摩耗、締付け不足、チップとホルダの組み合わせ違いは、切削条件に関係なく大きな欠損を起こすことがあるからです。
同じ条件なのに、ある日だけ欠ける。新品チップなのに一発で欠ける。別のコーナーに替えても寿命が安定しない。こういう場合は、条件表より先に、座面とクランプを見た方が早いことがあります。
原因が工具選定っぽく見えて、実は座面のゴミだった、というのは普通にあります。
点検では、インサートを外して座面を清掃し、シートに欠けや打痕がないか、クランプねじが摩耗していないか、推奨トルクで締めているか、チップ型番とホルダが合っているかを確認します。チップが微妙に浮いていると、刃先に予想外の力がかかります。
取付け点検の順番
取付け不良は、再現性が出にくいのも厄介です。だからこそ、トラブルが起きたときだけでなく、段取り替えやチップ交換のたびに軽く点検するのが良いかなと思います。
材種とコーティングの選び方
チップの材種やコーティングは、旋盤チップの欠けやすさに大きく関係します。ざっくり言うと、耐摩耗性を重視する材種は長く削りやすい反面、断続や衝撃に弱い場合があります。
逆に、靭性を重視する材種は欠けにくい反面、高速連続加工では摩耗が早いことがあります。
たとえば、断続切削やびびりがある加工では、強靭な材種やPVD系の選択が候補になります。高速連続加工で摩耗が先に進むなら、耐摩耗性や耐熱性を重視した材種が合うこともあります。
焼入鋼ではCBN、アルミの高Si材ではPCDが候補になる場合もありますが、これは加工条件やワーク材質で大きく変わります。
コーティング剥離が疑われる場合は、刃先の欠けだけでなく、膜が剥がれていないか、すくい面や逃げ面に局所的な損傷がないかを見ます。コーティングは万能ではありません。被削材との相性、切削温度、断続度、刃先処理との組み合わせで効き方が変わります。
| 加工状態 | 優先して見る点 | 考え方 |
|---|---|---|
| 断続が強い | 靭性、刃先処理 | 欠けにくさを優先 |
| 連続高速加工 | 耐摩耗性、耐熱性 | 摩耗進行を抑える |
| 溶着しやすい材料 | 耐溶着性、シャープさ | 構成刃先を抑える |
| 高硬度材 | CBN適否、剛性 | 衝撃と熱を管理する |
旋盤チップの欠け原因まとめ
旋盤チップの欠け原因は、ひとつに決めつけないくせをつけましょう。
微小なチッピング、コーナー欠損、熱亀裂、構成刃先の脱落、クレータ摩耗、塑性変形、境界摩耗、切りくず噛み込み、取付け不良、材種やコーティングの不適合など、複数の要因が重なって起きることが多いです。
判断の順番としては、まず欠けた刃先を観察します。稜線が細かくギザつくならチッピング、コーナーが飛ぶなら機械的欠損、直角方向の細いクラックが見えるなら熱亀裂、付着物があれば溶着や構成刃先、すくい面のくぼみがあればクレータ摩耗を疑います。
次に、取付けと座面を確認します。座面ゴミ、シート欠け、締付け不足は、意外と大きな欠けにつながります。
そのうえで、実際の切削速度、送り、切込み、びびり、ワーク保持、切りくず、クーラントの当たり方、被削材の表面状態を見ていきます。
旋盤チップの欠け原因を突き止める近道は、条件変更より先に症状を分類することです。症状を見ずに条件を全部下げると、構成刃先や切りくず不良で逆に悪化することもあります。
この記事の要点
旋盤加工は、刃先、条件、保持、材料、冷却が全部つながっています。だからこそ、原因を順番に切り分けることが大切です。
最終的には、工具メーカーの推奨材種、加工条件、被削材、機械剛性を合わせて判断します。数値や推奨範囲は変更されることもあるため、正確な情報は公式サイトをご確認ください。
