CAD独学ロードマップ|初心者が仕事で使えるまでの勉強法

こんにちは、切粉ラボ運営のMakaです。

CADを勉強してみたいけれど、何から始めればいいのか。

独学で仕事に使えるようになるのか。

それとも、最初からスクールに通ったほうがいいのか。

CADを初めて学ぶときは、ソフトの操作だけでなく、図面の知識や勉強時間も気になると思います。

私は製造業で20年以上、NC旋盤やマシニングセンタの加工・立ち上げに携わり、CADを使った部品図の作成や治具設計、CAMによるNCプログラム作成を経験してきました。

最初にCAD/CAMを覚えたときは、社内教育とメーカー講習を受けながら、実際の加工に使う形状を作成していました。

2軸加工用のCAD/CAMで基本操作ができるようになるまで、私の場合は約2か月かかっています。

その経験から感じるのは、

CADの基本操作は独学でも覚えられますが、仕事で通用する図面を作るには、操作以外の知識も必要

だということです。

操作の練習、製図の知識、図面の見直しの3つを、順番に積み上げていくこと

がロードマップの軸です。

• CAD初心者が最初に学ぶ内容と順番
• 無料ソフトの選び方と、入門書を使った練習方法
• 1か月・3か月・6か月の到達目標と、勉強時間の目安
• 練習課題3つと、合格の基準
• 独学の限界とCAD講座へ切り替える基準

CADは独学でも習得できる？

CADは、独学でも基本的な操作を習得できます。ただし、線や図形を描けることと、実際の仕事で図面を作成できることは別です。

独学で身につけられる範囲

初心者が独学で始めるなら、まずは簡単な機械部品を描ける状態を目指すのがおすすめです。

2D CADなら直線、円、円弧、寸法記入、図形の移動や複写など。

3D CADならスケッチ、押し出し、穴あけ、フィレットといった基本操作から始めます。

例えば、四角いプレートに4つの穴がある部品を作ってみてください。寸法を指定して形状を作り、保存して再編集できれば、基本操作の練習になります。

CADの基礎から確認したい方は、CADとは何かを初心者向けに解説した記事も参考にしてください。

仕事で使うには製図知識が必要

製造現場でCADを使うなら、機械製図の知識を避けて通ることはできません。図面には寸法だけでなく、公差、表面粗さ、幾何公差など、加工や検査に必要な情報が記載されています。

例えば、外径20mmの部品でも、図面で許容範囲が指定されていれば、その範囲に収まる加工をすることが求められます。

要求を正しく読み取る力が必要です。

私も加工用のCADデータを作るときは、最初に寸法公差や表面粗さを確認します。Rのつなぎ部分や隠れ線、側面図の読み違いにも注意が必要です。

CADを独学する5つのステップ

CADの勉強は、いきなり難しい部品を作ろうとせず、基本操作から少しずつ進めるほうが続けやすいです。

学ぶ目的とCADの種類を決める

最初に決めたいのは、何のためにCADを学ぶのかということです。

機械図面の修正や簡単な部品図の作成が目的なら2D CAD。立体的な部品や治具を設計したいなら3D CADが候補になります。

私も2D CADは手軽に形状を描く場面、3D CADは複雑な形状や全体像を把握したい場面で使い分けています。

就職や社内での活用を考えているなら、勤務先や希望する職種で使用されているソフトを確認しておくとよいでしょう。

詳しい違いは、CADの種類と2D・3Dの選び方で解説しています。

無料ソフトで基本操作を覚える

最初から高額なCADソフトを購入する必要はありません。目的に合わせて、無料で使えるソフトから触ってみましょう。

FreeCADは、公式サイトでオープンソースのパラメトリック3Dモデラーとして紹介されています。スケッチから立体形状を作り、寸法を変更する練習ができます。(参考:FreeCAD公式サイト)

Autodesk Fusionの個人向け無料ライセンスは、個人の非商用プロジェクトが対象で、本業・企業環境での利用は認められていません。年間収入にも上限があり、CAMや2D図面などの機能が制限されます。仕事の練習のつもりで使い始めて条件に違反しないよう、公式ページで最新の条件を確認してください。(参考:Autodesk Fusion 個人利用ライセンス)

無料ソフトでも、作図、寸法変更、保存、再編集といったCADの基本的な考え方は学べます。

入門書と実際の作図を組み合わせる

動画を見るだけでCADを覚えようとすると、実際に操作するときに手が止まることがあります。

そこでおすすめしたいのが、使用するCADソフトに対応した初心者向けの入門書を1冊用意し、同じ操作を自分でも繰り返す方法です。

書籍は画面構成や操作手順が掲載され、練習用データを利用できるものが便利です。ソフトのバージョンに対応しているかも確認してください。最初は見本どおりに作り、次は寸法を変更する。

最後に見本を見ずに同じ形を作る。

この繰り返しが役立ちます。

機械図面を読んで作図する

基本操作を覚えたら、実際の機械部品を題材に練習します。

形状を描いたら、寸法を入れ、必要な図面表示になっているか確認します。

3Dモデルを作った場合も、図面へ展開してみると学習が深まります。

特に機械加工では、R、C、直径記号、寸法公差などの読み方が重要です。

図面記号に不安がある方は、機械加工の図面記号一覧も一緒に確認してみてください。

製図そのものの学習には、機械製図の規格(JIS B 0001)に沿って解説された入門書や、学校・職業訓練の教材が参考になります。機械製図の入門書を1冊、CADの入門書と並べて読み進めると、操作と製図の両方が身につきます。

図面を見直して改善する

作図が終わったら、完成したデータを見直します。

寸法の不足、形状の読み違い、重複した線、寸法記入の位置などを確認してみましょう。

実際の製造現場では、CADデータと正式な図面が一致していないこともあります。

私自身、支給されたCADデータに寸法公差が反映されていなかった経験があります。だからこそ、完成したモデルを眺めるだけでなく、図面の要求を満たしているか確認する習慣が大切です。

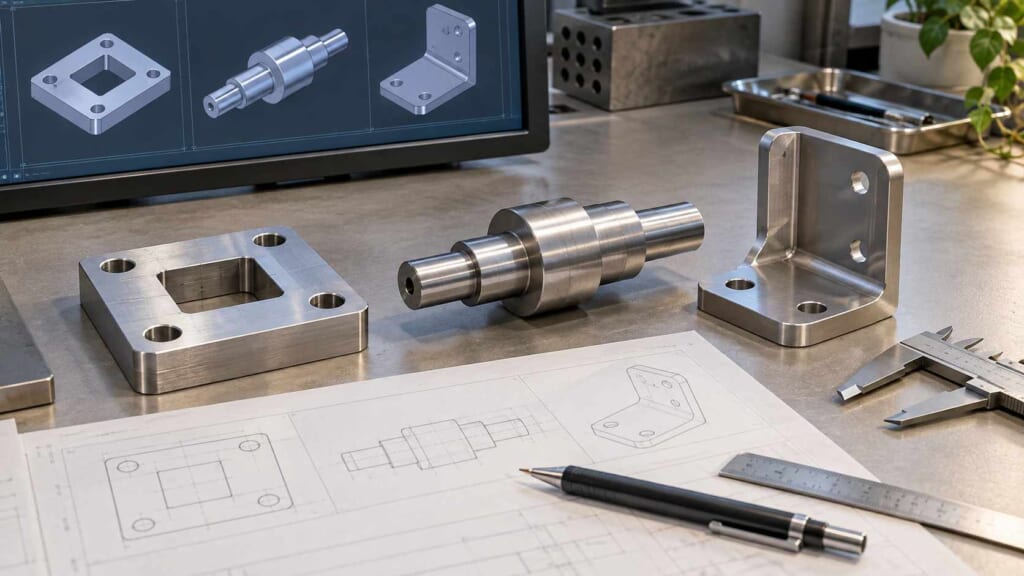

練習課題3つと合格の基準

基本操作を覚えたら、次の3つを順番に作ってみてください。「作れた」ではなく、基準を満たして初めて合格とします。

各課題を作ったら、その図面を第三者に見てもらいます。

身近に頼める人がいなければ、プリントして1日置き、翌日に自分で読み直すだけでも、見落としに気づけます。

それでも添削してくれる人が見つからない場合は、質問や課題の添削を受けられる講座という選択肢もあります。製造業向けのCAD講座の選び方で整理しています。

CADの勉強時間と到達目標

CADの習得期間は、使用するソフト、勉強時間、図面の知識によって変わります。ここでは、初心者が学習計画を立てるための目安を紹介します。

1か月の独学スケジュール

毎日30分から1時間程度を確保できるなら、1か月で基本操作に触れ、簡単な部品を作るところまでを目標にしてみましょう。

毎日30分なら約15時間、1時間なら約30時間の学習になります。

ただし、これは学習計画の例であり、習得を保証する時間ではありません。1か月で仕事を一人で担当できるようになることより、基本操作を繰り返せる状態を目指したいですね。

3か月・6か月の到達目標

1か月で基本操作に慣れたら、その先は製図の知識と作図の精度を上げていきます。

3か月や6か月も目安であり、仕事での必要水準によって大きく変わります。

図面修正、部品設計、複雑な3Dモデル作成では到達点が違うため、まずは自分の仕事で何ができればよいのかを決めておくと、計画を立てやすくなります。

私の場合の習得期間

私は2軸加工用CAD/CAMの基本操作を覚えるまで約2か月かかりました。社内教育とメーカー講習を利用し、端面加工や外径加工のような簡単な形状から学びました。

分からないところを質問しながら実際に操作できたことが、理解につながったと感じています。

ただし、これはCADとCAMを組み合わせた私自身の経験であり、CAD単独の一般的な習得期間を示すものではありません。

CADの独学が難しいと感じる理由

CADは操作する機能が多く、初心者には難しく感じることがあります。しかし、すべての機能を覚えなければ使えないわけではありません。

操作より図面の理解でつまずく

初心者が戸惑いやすいのは、図形を描く操作と機械図面の読み方を同時に覚えようとする場面です。

CADで正しい形状を作れたとしても、寸法公差や加工上の要求を理解できていなければ、実務では問題になることがあります。

私なら、まず簡単な図面の読み方を覚え、作図操作と組み合わせて学ぶことをすすめます。

独学では間違いに気づきにくい

独学で難しいのは、自分の作った図面が適切かどうか判断できないことです。寸法の入れ方が分かりにくかったり、加工できない形状を作っていたりしても、ソフト上では問題なく表示される場合があります。

特に機械製図や公差の理解では、経験者に図面を確認してもらうことが役立ちます。操作方法は動画で覚えられても、図面の問題点を自分だけで見つけるのは簡単ではありません。

独学とCAD講座はどちらがいい？

独学と講座には、それぞれメリットがあります。大切なのは、現在の理解度と、仕事で何ができるようになりたいかに合わせて選ぶことです。

独学が向いている人

費用を抑えてCADに触れてみたい方や、自分で調べながら学ぶことが苦にならない方には独学が向いています。

すぐに仕事で使う予定がなければ、無料ソフトと入門書から始めても十分でしょう。

一方、特定のCADソフトを短期間で覚える必要がある場合は、独学だけでは時間がかかることもあります。

講座へ切り替える判断基準

私なら、独学で何度も同じところにつまずき、調べても解決できない状態が続いたら、講座を検討します。

• 機械図面の読み方が分からない
• モデルは作れても図面化できない
• 自分の作図を確認・添削してほしい
• 仕事で使う期限が決まっている

CAD独学のよくある質問

CADを学び始める前に知っておきたい、勉強時間や難易度、資格に関する疑問をまとめました。

CADの独学に関するよくある質問(FAQ)

Q1. CADは完全な初心者でも独学できますか?

A. はい。無料CADソフトや入門書を使えば、基本的な作図操作から学べます。ただし、仕事で使う機械図面を作成するなら、製図や公差の勉強も並行して進めることをおすすめします。

Q2. CADは1か月で習得できますか?

A. 簡単な形状の作成や基本操作であれば、1か月を学習目標にできます。ただし、実務で一人で図面を完成させられるかは別です。使用ソフト、学習時間、製図経験によって必要な期間は変わります。

Q3. CADは2Dと3Dのどちらから学ぶべきですか?

A. 仕事内容で決めるのがよいでしょう。図面修正が中心なら2D CAD、立体部品の設計が目的なら3D CADが候補です。製造業で働く予定なら、希望職種で使用するソフトも確認してください。

Q4. CADの勉強に資格は必要ですか?

A. CADを操作するために資格が必須というわけではありません。目標を作りたいときは、CAD利用技術者試験(コンピュータ教育振興協会が主催)のように、2次元・3次元の区分がある試験もあります。ただし、実務を目指すなら、図面を読み、正確に作図できる力も身につけたいところです。

Q5. CAD講座は最初から受講したほうがいいですか?

A. 必ずしも必要ありません。まず無料ソフトで操作してみて、独学を続けられるか判断する方法があります。ただし、仕事で使う期限が決まっている方や、製図の添削が必要な方は、早めに講座を比較するのもよい選択です。講座の内容と費用は、WinスクールのCAD講座の記事で確認できます。

Q6. 仕事の練習にFusionの無料ライセンスを使ってもよいですか?

A. 個人向けの無料ライセンスは、非商用の個人利用が前提で、本業や企業環境での利用は認められていません。会社の業務に使うなら、会社のライセンスや有料版を確認してください。趣味や自己学習でも、条件は公式ページで確認しましょう。

CAD独学ロードマップまとめ

CADの独学は、操作の練習、製図の知識、図面の見直しを順番に積み上げることで、仕事で使える力につながります。

• 学習目的に合わせて2D CADか3D CADを選ぶ
• 無料ソフトと入門書で基本操作を試す
• 穴あきプレート、段付きシャフト、ブラケットを、合格基準つきで作る
• 1か月・3か月・6か月で到達目標を確認する
• つまずきが続くなら質問できる講座を検討する

私がCAD/CAMを覚えたときも、簡単な加工から始め、実際に使いながら少しずつ理解を深めました。

大切なのは、CADを操作できることだけで満足せず、図面の要求を理解して正確なデータを作れるようになること。

まずは穴あきプレートを一つ作ってみてください。そして、独学では解決できない部分が見えてきたら、講座を利用する価値があるか考えてみましょう。無理に費用をかけず、自分の目標に合った勉強方法を選んでいきたいですね。
