フェイルセーフの例を調べていると、「故障したら安全側に倒す」という意味は何となく分かっても、実際の設備や現場でどう判断すればよいのか、少し迷いやすいです。
非常停止ボタンがあるからフェイルセーフなのか。扉インターロックが付いていれば十分なのか。プレス機やCNC、産業用ロボットでは何を見れば安全側に倒れる設計だと言えるのか。さらに、フールプルーフ、フェイルソフト、フォールトトレランス、フェイルオペレーションといった似た言葉まで出てくると、頭の中でごちゃっとしやすいかなと思います。
特に金属加工や設備保全の現場では、回転体、切粉、油圧、空圧、重量物、ロボット、プレス機、CNC制御などが絡みます。机上の用語だけで理解しようとしても、現場の危険と結びつかないまま終わってしまうこともあります。
この記事では、切粉ラボを運営しているMakaの目線で、フェイルセーフの意味と目的を整理しながら、身近な例から製造現場での具体例までつなげて解説します。単に「こういう例があります」で終わらせず、設備を見るときにどこを確認すればよいのか、似た安全概念とは何が違うのか、現場で見落としやすい注意点まで掘り下げます。
読み終わるころには、フェイルセーフの例を暗記するだけではなく、「この設備は異常時に危険側へ進まない設計になっているか」「止まったあとに不用意に再起動しないか」を、自分の目で見やすくなるはずです！！
フェイルセーフの例を理解する前に押さえたい基本
まずは、フェイルセーフを難しい用語のまま覚えるのではなく、現場でどう働いているかをイメージできる形にしていきます。フェイルセーフは、特別な安全装置だけを指す言葉ではありません。故障、停電、誤操作、センサ異常、圧力低下などが起きたときに、危険な動作を続けないようにする考え方です。
金属加工の現場では、止まることが損失に見える場面もあります。加工途中で機械が止まれば、段取りのやり直しや工具確認、ワーク確認が必要になります。ですが、安全の視点で見ると、その停止が人や設備、製品を守っていることも多いです。ここを最初に押さえると、フェイルセーフの意味がかなりつかみやすくなります。

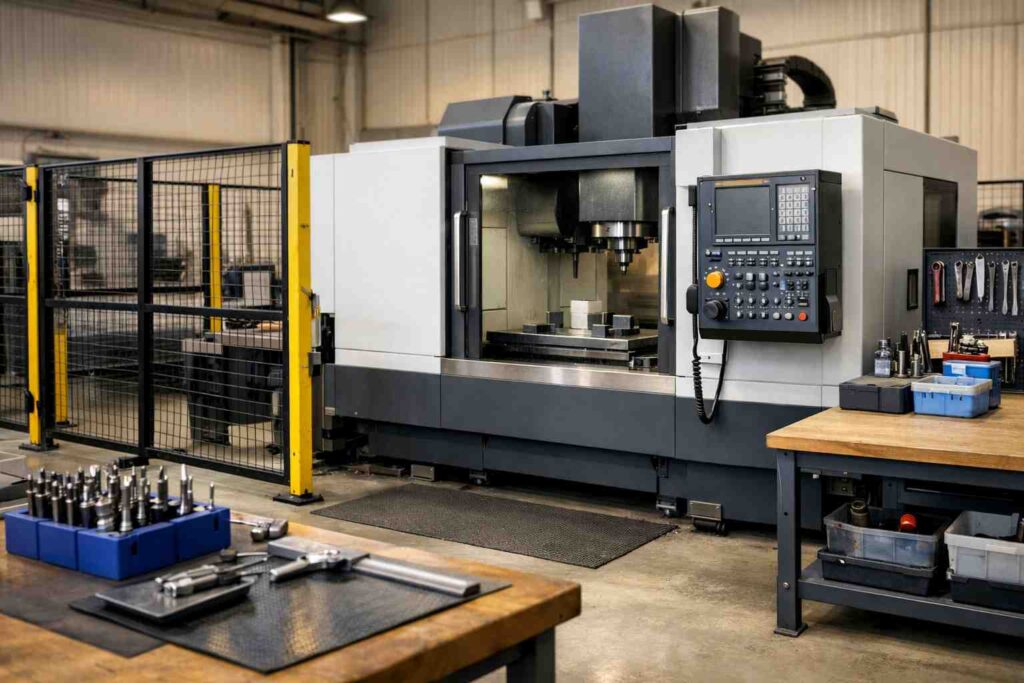

フェイルセーフの意味と目的
フェイルセーフは、異常や故障が起きたときに、安全側へ倒すための考え方です。言い換えると、機械が絶対に壊れないことを前提にするのではなく、壊れること、人が間違えること、想定外の状態が起きることを前提にして、事故を大きくしない設計です。
フェイルセーフとは：壊れること、人が間違えること、想定外の状態が起きることを前提にして、事故を大きくしない設計
ここで大事なのは、「故障しない設備を作る」という話だけではないことです。もちろん故障しにくい設計は大切です。ただ、どれだけ良い設備でも、部品劣化、断線、センサ不良、電源トラブル、圧力低下、作業者の勘違いを完全にゼロにはできません。だからこそ、異常が起きたあとの着地を先に決めておく必要があります。
現場ではどうしても「止まらない設備が良い設備」と考えがちです。たしかに生産性だけを見れば、止まらないことは大きな価値です。ですが、安全の文脈では必ずしもそうではありません。危険を感じたとき、異常信号が出たとき、電源や圧力が失われたときに、設備がそのまま危険側へ進むようでは困ります。
だからフェイルセーフでは、異常時に「どう動かすか」よりも、異常時に「危険を広げないためにどう止めるか」「どう保持するか」「どう再起動を防ぐか」を先に考えます。ここが、現場でかなり効くポイントです。
金属加工の現場で考えると分かりやすいです。設備が異常を検知したら、無理に動かし続けるのではなく、主軸停止、送り停止、扉ロック、ブレーキ作動、アラーム停止など、安全側の状態へ移るのが基本になります。
たとえば、ワークの固定が甘い可能性がある、切削油の供給が落ちた、サーボに異常が出た、扉インターロックが解除された、チャック圧が不足した、といった場面を想像してください。そのまま加工を続けると、工具破損、ワーク飛散、設備破損、人身事故につながる可能性があります。こういう場面では、止まること自体が正解になるわけです。
フェイルセーフの目的は、設備を守ることだけではありません。人身事故の回避、製品不良の拡大防止、二次災害の抑制、復旧時の混乱防止まで含みます。特に金属加工では、回転体、高温部、鋭い切粉、油圧、空圧、重量物が絡むため、「危険なまま動き続ける時間」を短くすることがそのまま安全性につながります。
さらに、フェイルセーフは部品単体の話だけではありません。センサが異常を検知する、PLCや安全回路が出力を落とす、ブレーキが掛かる、アラームで作業者に知らせる、再起動には確認とリセットが必要になる。こうした流れがつながって初めて、設備全体として意味を持ちます。
安全装置が付いているだけで安心、というわけではないんです。たとえば安全スイッチがあっても、断線したときに危険側へ倒れるなら弱いです。非常停止ボタンがあっても、押しにくい位置にあれば現場では使いづらいです。アラームが出ても、原因確認なしで簡単に再起動できるなら、別の危険を呼び込みます。
なお、機械安全では設計・製造段階から危険性を低減する考え方が重視されています。厚生労働省も、機械等に電気・電子・プログラマブル電子制御の機能を付加して労働災害のリスクを低減する「機能安全」の考え方を示しています。公的な考え方を確認したい場合は、厚生労働省「機能安全による機械等の安全確保について」や、職場のあんぜんサイト「フェールセーフ」も参考になります。
ただし、設備ごとの停止方式、安全カテゴリ、法令適合、改造可否は機種や用途で変わります。この記事は考え方を整理するための内容として活用し、正確な仕様はメーカー資料や社内基準を確認してください。重要設備や法令対応が絡む場合は、最終的な判断は専門家にご相談ください。
フェイルセーフの例を判断する基本の見方
フェイルセーフの例を見分けるときは、装置名だけで判断しない方がいいです。同じ非常停止ボタンでも、設備全体を止めるものもあれば、一部の動作だけを止めるものもあります。同じインターロックでも、扉を開けた瞬間に危険動作を止めるものもあれば、低速運転を許可するものもあります。
そこで見るべきなのは、「異常時に何が起きるか」です。もっと具体的に言うと、次のような視点です。
| 確認する視点 | 見る内容 | 現場での意味 |
|---|---|---|
| 異常を検知できるか | 扉開放、圧力低下、過負荷、断線などを拾えるか | 危険の入口に気づけるかが決まる |
| 危険動作を止めるか | 主軸、送り、プレス動作、ロボット動作を制限できるか | 事故や破損の拡大を防ぎやすい |
| 安全な状態を保持できるか | 落下、滑り、惰性、圧力抜けを考慮しているか | 止まったあとに残る危険を減らせる |
| 勝手に再起動しないか | 確認、リセット、復帰手順が必要か | 二次災害や再発を防ぎやすい |
| 無効化されにくいか | 安全装置を簡単にバイパスできないか | 現場運用で安全機能が形だけになるのを防ぐ |
この見方を持っておくと、「安全装置が付いているか」だけでなく、「その安全装置が本当に危険を止める方向に働いているか」まで見やすくなります。フェイルセーフは名前ではなく、異常時のふるまいで判断する。ここがかなり大切です。

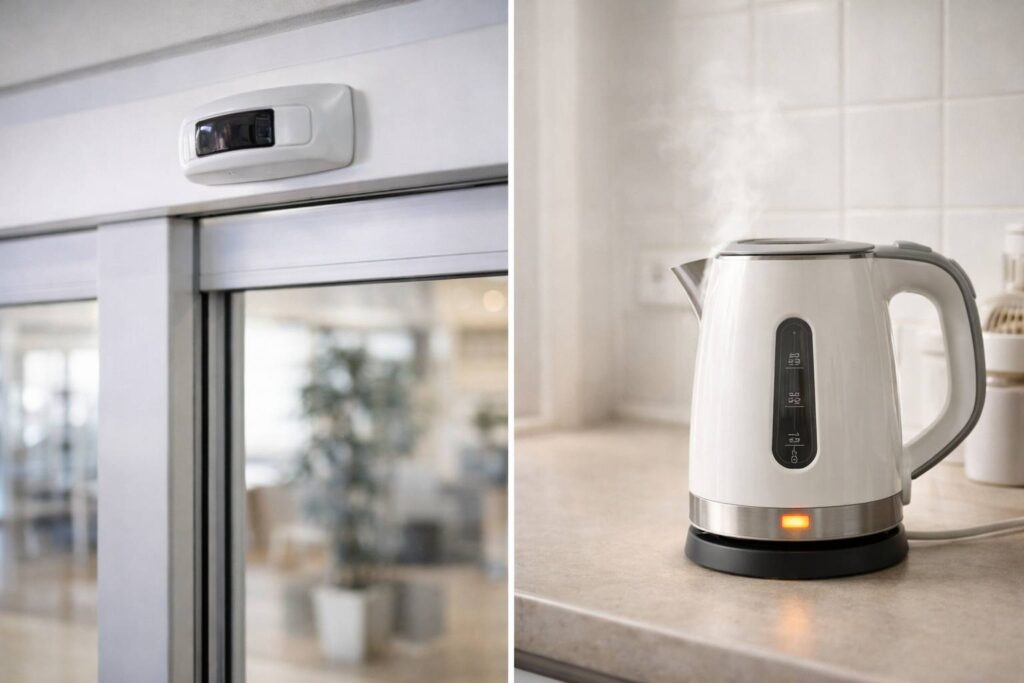

身近なフェイルセーフの例
身近なフェイルセーフの例としては、自動ドア、エレベーター、電気ポット、ヒーター、電子レンジ、洗濯機などがイメージしやすいです。どれも共通しているのは、異常時に危険な状態を続けないことです。
たとえば、電子レンジは扉が開いた状態で加熱しないように作られています。洗濯機はふたが開いた状態で高速回転しないように制限されます。電気ポットやヒーターでは、温度異常時に加熱を止める仕組みがあります。普段は当たり前に使っていますが、これらは「人がうっかりしても危険な動作を続けない」という意味で、フェイルセーフに近い考え方です。
ここで大事なのは、フェイルセーフが大きな工場設備だけの話ではないことです。日常生活の中にも、異常時に止まる、開く、閉じる、出力を切る、動作を制限する仕組みはたくさんあります。普段は意識しない装置ほど、異常が起きたときに安全機能のありがたさが分かります。
| 身近な例 | 安全側の動き | フェイルセーフとして見たいポイント |
|---|---|---|
| 電子レンジ | 扉が開くと加熱しない | 危険な出力を続けない |
| 洗濯機 | ふた開放時に高速回転を制限する | 巻き込みや接触のリスクを下げる |
| ヒーター | 温度異常時に加熱を止める | 火災や過熱のリスクを抑える |
| 自動ドア | 人や物を検知して閉動作を止める | 挟まれを防ぐ方向に働く |
| エレベーター | 異常時に安全制御へ移る | 通常運転より安全確保を優先する |
これを製造現場に置き換えると、クーラント圧が落ちたら加工を継続しない、カバーが開いたら主軸を回さない、サーボ異常なら送りを止める、チャック圧が不足したら起動しない、といった動きになります。派手な装置だけがフェイルセーフではありません。地味でも危険を止める仕掛けは、現場ではかなり重要です。
読者として気になりやすいのは、「便利さを下げてまで止める必要があるのか」という点かもしれません。実際、作業者から見ると「止まりすぎて面倒」「段取りが増える」「エラー復帰が煩雑」と感じる場面はあります。
ですが、その面倒さが事故を一歩手前で止めていることも多いです。加工機は、止める判断が少し遅れるだけで、工具破損、ワーク飛散、刃物接触、巻き込み、カバー破損などのリスクが大きくなります。人の注意力だけに頼らないためにも、設備側で安全側へ倒れる仕組みが必要なんですよね。
身近なフェイルセーフを見るときは、「壊れたらどうなるか」よりも、「壊れたときに危険な状態が続くか」で考えると分かりやすいです。異常時に自動で止まる、閉じる、開放する、固定する、出力を切る。こうした動きは、製造現場の設備にもそのまま応用できます。
設備が大きくなるほど、扱うエネルギーも大きくなります。だからフェイルセーフは、設計者だけが知っていればよい知識ではありません。実際に機械に触れる人、段取りする人、保全する人、安全教育を行う人が共有しておきたい視点です。
機械設計のフェイルセーフ例
機械設計でよくあるフェイルセーフの例は、電源断でブレーキが掛かる、ばね力で安全位置へ戻る、異常信号で出力を遮断する、圧力低下時に動作を止める、といったものです。つまり、エネルギーが消えたときに危険側へ進むのではなく、エネルギーを失ったら安全側へ寄るように作るわけです。
ここは機械設計の本質です。通常運転でどう動くかと同じくらい、異常時にどう止まるかを設計する必要があります。現場では加工性能やサイクルタイムに目が行きやすいですが、異常時のふるまいは意外と見落とされやすいところです。
加工機でも、扉インターロック、非常停止回路、油圧や空圧の低下検知、ツールチェンジ中の動作制限、軸移動のオーバートラベル停止など、小さな安全側動作がいくつも入っています。
たとえば、空圧が低下したときにチャック保持力が足りない状態なら、そのまま加工を続けるより停止へ移る方が安全です。扉が開いた状態で主軸高回転が許される設計も危険です。ATC動作中に人が近づける構造なら、工具交換中の挟まれや接触も考える必要があります。
こうした仕掛けは、普段うまく動いていると存在を忘れがちです。でも、現場を守っているのはむしろこの部分です。安全機能は、何も起きていないときには目立ちません。異常が起きたときに初めて、「付いていてよかった」と分かるものです。
さらに、機械設計におけるフェイルセーフは、単一の部品だけで完結しないことが多いです。センサが異常を検知し、制御回路が出力を落とし、アクチュエータが安全位置へ移行し、表示器やアラームで作業者に知らせる。こうした一連の流れで成立します。
そのため、「高性能な安全スイッチを採用したから安心」とは言い切れません。安全スイッチの信号が制御側で適切に扱われているか。復帰条件が不用意でないか。保守時にバイパスされやすい構造になっていないか。ここまで見ないと、本当の意味では評価しにくいです。
フェイルセーフは単独部品より、回路、制御、機械要素、現場運用を合わせて成立します。だから「部品単体が高性能なら安全」ではなく、全体として危険側へ行かないかを見る視点が欠かせません。設計レビューでも、正常動作だけでなく異常時シーケンスを追うのがおすすめです。
機械設計で見たい代表ポイント
現場で機械設計のフェイルセーフを見るときは、次の問いを順番に確認すると整理しやすいです。
このあたりを確認していくと、設備の思想がかなり読み取れます。逆に言えば、ここが曖昧な設備は、通常時は動いてもトラブル時に危険を広げやすい可能性があります。
数値や機構の詳細は機種によって異なります。正確な仕様はメーカー資料や取扱説明書を確認してください。重要な設計判断や改造の可否は、最終的な判断を専門家へ相談するのが確実です。

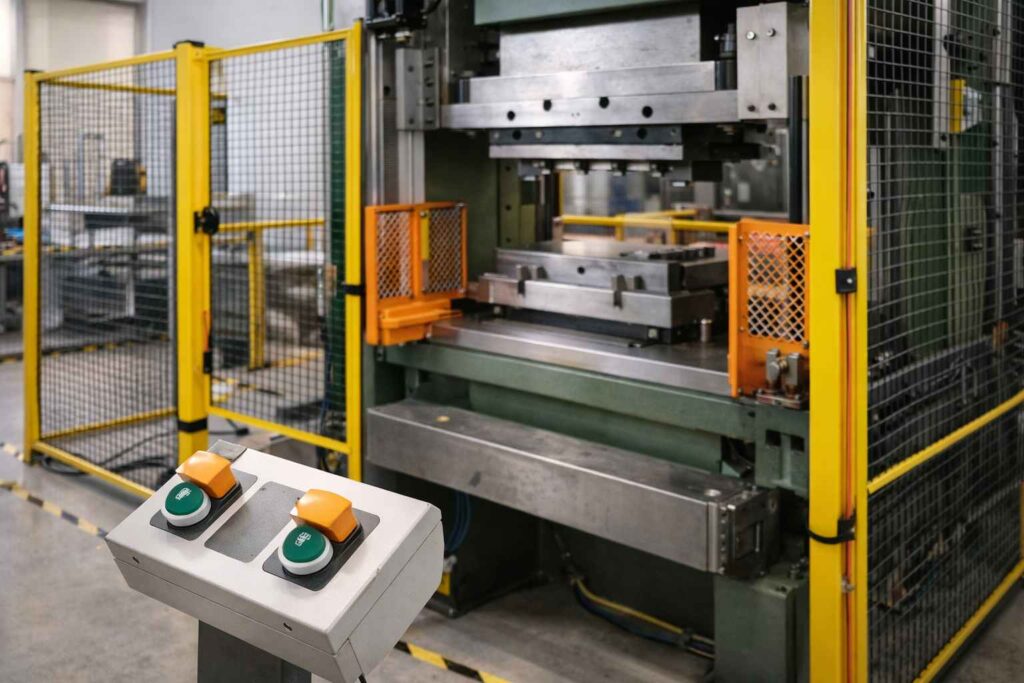

プレス機のフェイルセーフ例
プレス機で考えると、両手起動、光線式安全装置、非常停止、ガード扉のインターロック、金型周辺の防護柵などが代表的なフェイルセーフの例です。目的は共通していて、手や身体が危険領域にある状態では、機械を危険動作させないことです。
プレス加工は一撃のエネルギーが大きく、ストロークも速いです。危険動作に入ってから人が気づいて止めようとしても、間に合わないケースがあります。だから、動き出してから止めるだけでなく、そもそも危険条件では作動しない設計が重要になります。
たとえば両手起動は、作業者の両手を危険点から離した状態で起動させる考え方です。光線式安全装置は、危険領域への侵入を検知して動作を止める役割があります。ガードや柵、開閉扉のインターロックは、人が簡単に危険点へ触れられないようにするためのものです。
つまりプレス機では、フェイルセーフが単なる停止機能だけではなく、危険領域に近づけない、近づいたら作動しない、異常なら再始動しない、という複数の層で作られているのが特徴です。
現場では段取り替えや試し打ちのときに、ガードやインターロックが邪魔に感じることもあります。ですが、その「少しの手間」が重大事故を防いでいることは本当に多いです。慣れている作業者ほど、手順を飛ばしたくなる瞬間があります。だから設備側で、危険なショートカットを取りにくくしておくことが大事です。
安全装置を一時的に無効化して段取りを急ぐ運用は、現場でかなり危ない流れです。短時間でも習慣化しやすく、事故の入口になりやすいので避けてください。特にプレス機は、「一回だけなら大丈夫」が通用しにくい設備です。
プレス機で見落としやすい確認点
プレス機のフェイルセーフを見るときは、安全装置が付いているかだけでなく、安全装置が無効化されにくいかも見ておきたいです。
たとえば、扉スイッチを簡単にバイパスできる、非常停止の位置が悪い、復帰時に危険点確認が不要、保守モードが広く使えすぎる、といった設計や運用は弱点になりやすいです。また、金型交換、清掃、材料詰まりの対応など、通常運転外の作業ほど事故は起きやすくなります。
作業になれてきた人がいつのまにか安全装置を切ったりするので注意が必要です！！
プレス機に限らず、機械災害は「慣れた人ほど油断しやすい」のが怖いところです。安全確認の基本を見直したいときは、切粉の危険と安全対策を徹底解説もあわせて読むと、現場での危険の見え方が揃いやすいです。
最終的な安全仕様や法令適合は設備条件で変わります。正確な情報は公式資料やメーカー仕様を確認し、必要に応じて専門家へ相談してください。

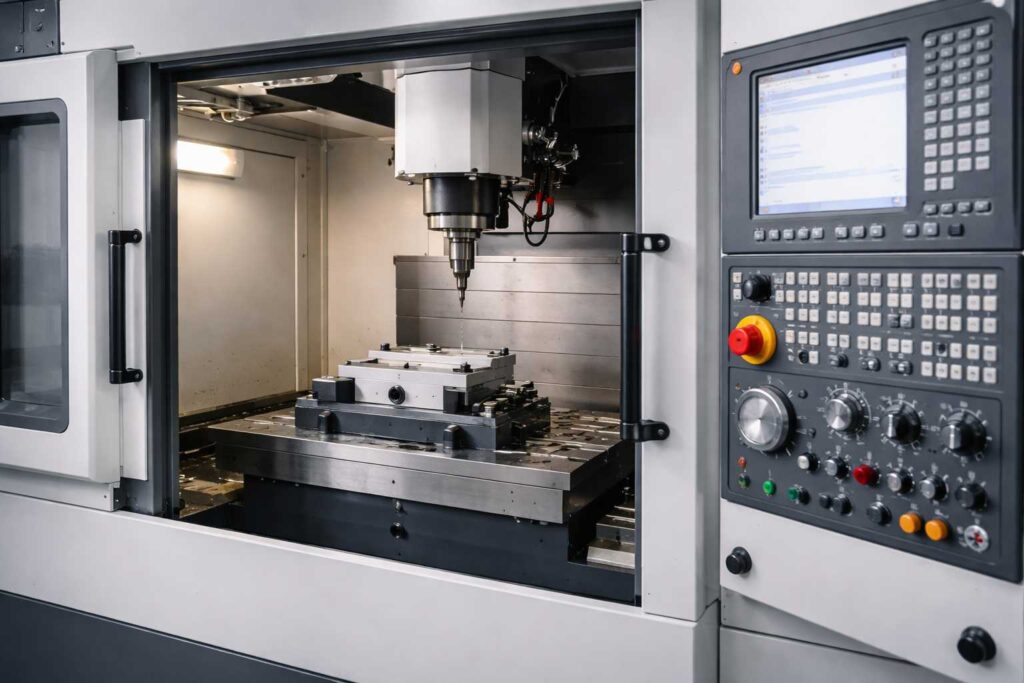

CNCのフェイルセーフ例
CNCでは、非常停止、オーバートラベル停止、扉が開いた状態での回転制限、異常アラーム時の自動停止、サーボ異常時の停止、チャック圧低下時の起動制限などが代表例です。
NC機は再現性が高いぶん、ミスが起きたときも同じ動きを忠実に繰り返しやすいです。手動機なら作業者が違和感を察知して手を止める余地がありますが、CNCはプログラム通りに進みます。だからこそ、異常時の遮断条件を設備側で持っておく必要があります。
特に一本目の確認運転では、止められる状態を先に作ることが重要です。シングルブロック、送りオーバーライド、主軸オーバーライド、退避位置の確認、非常停止ボタンの位置確認などは、派手ではありませんが現場で効くフェイルセーフの使い方です。
また、扉インターロックがあるからといって安心しすぎないことも大切です。段取り中や試運転中は人が設備に近いぶん、いつでも安全側に移れる条件を整えておく必要があります。加工点が見えにくい、治具が複雑、長尺ワークで振れが読みにくい、初品で補正値に不安がある。こういう条件では、いつも以上に止めどころを意識した方がいいです。
CNCの現場でよくある危険の入口は、プログラムミスそのものだけではありません。「異常が起きても、すぐ止められない状態」も大きなリスクです。
たとえば、工具補正の入力ミス、座標系の取り違え、ワーク寸法の思い込み、チャック把握不足、干渉確認漏れ、工具長補正の選択ミスなどは、最初は小さなズレとして始まります。そのズレが主軸高回転や高速送りのまま拡大すると、工具破損、ワーク飛散、治具破損、カバー破損につながることがあります。
だからCNCのフェイルセーフは、機械が自動停止する機能だけでなく、作業者が異常を察知しやすい条件を整えることも含めて考えたいです。初回加工では低速で見る、見える位置から始める、音や振動の変化に気づける状態にする、止める人と見る人を曖昧にしない。こうした運用も、かなり実務的な安全対策になります。
CNCでのフェイルセーフは、設備の安全機能と運転手順の両輪で効きます。安全扉、非常停止、アラーム停止だけでなく、一本目は低速・低送りで確認する、干渉が見えやすい位置から始める、異常時の退避先を決めておく、といった運用も重要です。
CNCで意識したいチェック項目
| 確認項目 | 見る理由 | 現場での注意点 |
|---|---|---|
| 扉インターロック | 開放時の危険動作を抑えるため | 段取り中に無効化されていないか見る |
| 非常停止位置 | 異常時に即座に操作できるため | 作業位置から届くか確認する |
| オーバーライド設定 | 初回加工時のリスクを下げるため | 一本目は速度を落として確認する |
| アラーム復帰条件 | 不用意な再起動を防ぐため | 原因確認なしで復帰していないか見る |
| ワーク固定状態 | 加工継続の可否を左右するため | チャック圧、治具締結、突き出しを確認する |
| 干渉確認 | 工具・治具・ワークの接触を防ぐため | 空運転やシミュレーションだけで安心しすぎない |
マシニングセンタの安全確認や止めどころの感覚を深掘りしたいなら、マシニングセンタが難しい理由と上達のコツも参考になります。操作に慣れることと、危険を潰すことはセットで覚えるのがいちばん強いです。

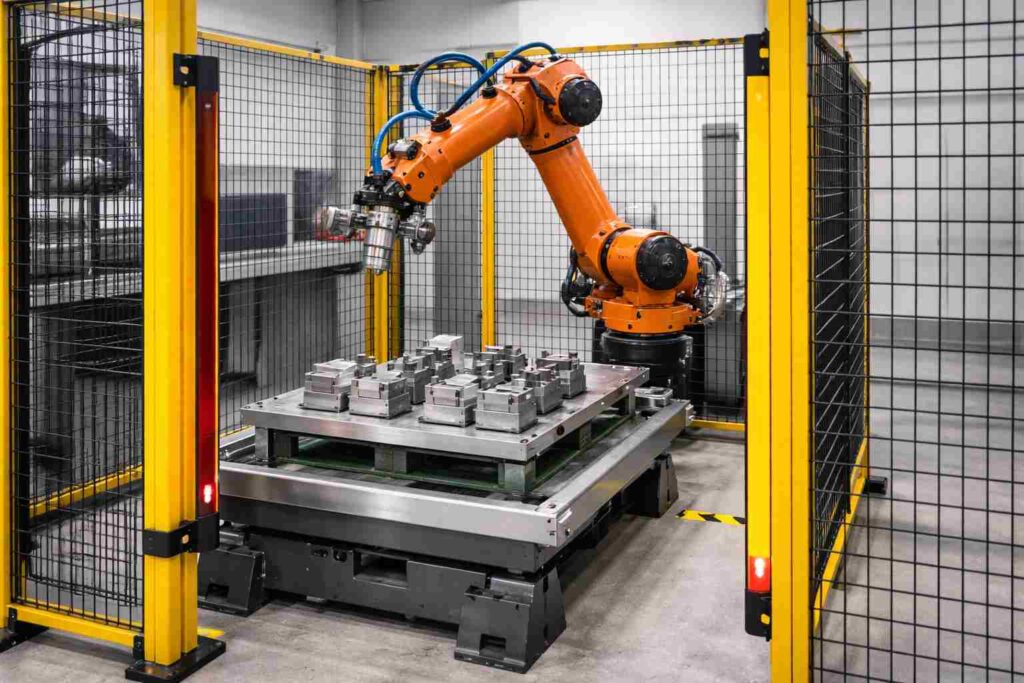

ロボットのフェイルセーフ例
産業用ロボットでは、非常停止、柵や扉のインターロック、ライトカーテン、エリアセンサ、協調領域での減速、サーボオフ時の安全停止、復帰時の確認手順などが代表的なフェイルセーフの例です。
ロボットは動きが速く、可動範囲も広いです。しかも、単純な上下動だけでなく、旋回、アーム伸縮、ハンド開閉、治具側の動作、周辺コンベヤとの連動などが重なります。見た目以上に危険源が広がりやすいのが特徴です。
そのため、ロボット設備では、人が近づいたときにどう止まるかがとても重要になります。ロボット本体だけでなく、周辺装置を含めて「人が入ったら安全側へ移るか」「人が残っている状態で再起動しないか」を見る必要があります。
ここで勘違いしやすいのは、「高機能だから安全」ではないことです。実際には、センサ、制御、機械ブレーキ、レイアウト、復帰手順、作業者教育まで含めて、ようやく安全性が出ます。
たとえば、ロボット本体に安全停止機能があっても、周辺のポジショナや搬送装置が別制御で動き続けるなら、システム全体として安全とは言い切れません。ロボットセルでは、フェイルセーフを装置単体ではなく、ラインやセル全体の設計で見る必要があります。
また、ロボット設備は自動運転時だけが危ないわけではありません。ティーチング、段取り、清掃、トラブル復旧、ワーク詰まりの対応など、人が近づく場面ほど注意が必要です。扉を開けたら即停止するのか。低速に落ちるのか。保守モードではどこまで動かせるのか。復帰時にセル内残留確認が必要か。こうした手順面もフェイルセーフの一部として見たいところです。
現場では「少しだけ手を入れる」「一時的に中で確認する」が起こりがちです。だからこそ、設備側がそれを前提にして、危険側へ進まないようにしておく必要があります。
ロボットの安全は、停止機能だけでなく「不用意に再起動しない」「人が残っている可能性を消してから復帰する」まで含めて考えると、実運用に近づきます。安全柵やセンサは入口です。復帰シーケンスまで見て、初めて本当の安全性が見えてきます。
ロボット設備で確認したい視点
あなたがロボット設備を見る立場なら、まずは危険領域の境界が分かりやすいか、侵入検知が適切か、非常停止が各位置から届くか、復帰時の確認作業が省略されにくいかを見てください。
特に複数設備が連携するラインでは、1台だけの停止では不十分なことがあります。ロボット、搬送、治具、周辺ユニットを含めて「どこで誰が止められるか」「どの停止でどの範囲が止まるか」が整理されていると、現場の安心感はかなり変わります。
フェイルセーフの例と似た安全概念の違い
ここからは、フェイルセーフを他の安全概念と切り分けながら、設計や運用で何を見ればよいかを整理します。似た言葉との違いが分かると、現場で安全装置を見る目がかなりシャープになります。
用語の違いを曖昧にしたままだと、設備改善の打ち手もズレやすいです。たとえば、本当は危険動作を止めるべき場面なのに「止まらないように冗長化しよう」と考えると、かえって危険が増えることがあります。逆に、生産管理や監視システムのように継続性が大事な領域では、全部を止めるより影響を小さくしながら続ける方が良い場合もあります。
つまり大事なのは、どの言葉が優れているかではありません。何を守りたいのか。人の安全なのか、設備保護なのか、生産継続なのか。そこを分けて考えることです。
最優先は人命です！！！

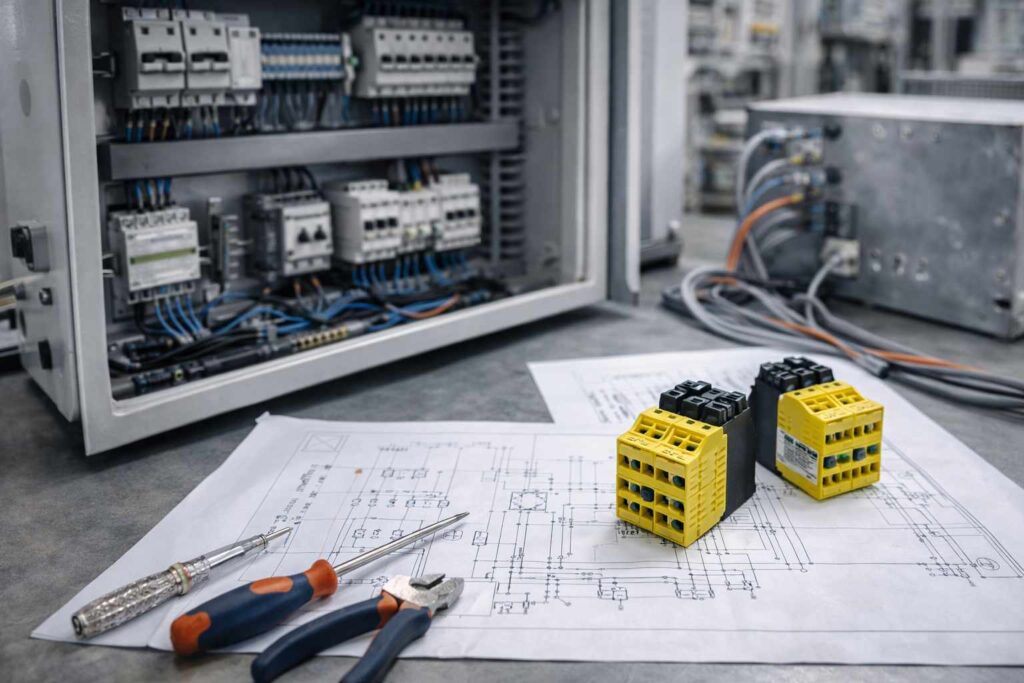

フェイルセーフ設計の考え方
フェイルセーフ設計でまず押さえたいのは、正常時の便利さではなく、異常時の着地です。故障、停電、誤操作、センサ断線、圧力低下、過負荷、ワーク未固定など、起きうる異常を洗い出し、それぞれが危険側へ進まないように設計します。
ここで大事なのは、「止める」ことだけをゴールにしないことです。止め方が悪いと、停止中に落下したり、保持力が抜けたり、惰性で動き続けたり、再起動時に危険が残ったりします。つまり、フェイルセーフ設計は停止の有無ではなく、停止の質まで考える必要があります。
加工現場では、工具破損、切粉詰まり、ワーク脱落、ドア開放、潤滑不足、クーラント不足、チャック圧低下など、止めるべききっかけはいくらでもあります。だから設計を見るときは、「何が起きたら止まるのか」「止まったあと、どう保持するのか」「どう復帰するのか」をセットで確認するのがコツです。
たとえば、異常を検知しても慣性で危険動作が長く続くなら、改善余地があります。停止後に自動復帰してしまうなら、別の危険を生むかもしれません。アラームが出ても作業者が原因を確認しないままリセットできるなら、再発しやすい運用になっている可能性があります。
現場で本当に効く設計は、異常検知、停止動作、状態保持、復帰手順の四つがつながっています。
| 見るポイント | 現場での意味 | 確認のコツ |
|---|---|---|
| 異常検知 | 何を危険と判断するか | センサ断線や誤信号時の動きも見る |
| 停止動作 | 安全側へ確実に移るか | 惰性や遅れが危険を残さないか確認する |
| 状態保持 | 停止後も安全状態を維持できるか | 落下、滑り、圧力抜け、保持力不足を見る |
| 復帰条件 | 勝手に再起動しないか | 手動確認やリセット手順の有無を見る |
| 点検性 | 安全機能を維持できるか | 保守時に無効化されやすくないか確認する |
設計段階では、リスクを完全にゼロにするというより、危険源を減らし、残るリスクを管理しやすくする考え方が現実的です。危険源そのものを消す。本質的に安全な構造へ寄せる。安全装置で補う。表示や手順で補完する。この順番で考えると整理しやすいです。
設備改善の議論でも、いきなり注意喚起から入るより、そもそも危険な状態に入りにくい構造へ寄せられないかを先に考える方が強いです。「気をつける」だけでは、忙しい現場や疲れている場面で崩れやすいからです。
フェイルセーフ設計は「止まる設計」ではなく、「異常時に危険を広げない設計」です。停止、保持、隔離、再起動防止まで含めて見ていくと、本当に効く安全設計が見えてきます。
数値や仕様は機械や用途で変わります。安全機能の設定値、停止カテゴリ、保護方策の扱いは、一般論だけでは判断しきれない部分もあります。正確な情報は公式サイトやメーカー資料をご確認ください。重要な設計変更、改造、運用変更については、最終的な判断を専門家に相談してください。
フールプルーフとの違い
フェイルセーフと混ざりやすい言葉に、フールプルーフがあります。フールプルーフは、簡単に言うと人が間違った操作をしにくいようにする考え方です。誤操作を防ぐ、間違った向きでは入らない、手順を飛ばせない、確認しないと次へ進めない。こうした仕組みがフールプルーフに近いです。
フェイルセーフが「異常や故障が起きたあと、安全側へ倒す」考え方だとすると、フールプルーフは「そもそも間違いにくくする」考え方です。どちらも安全に関わりますが、狙っているタイミングが少し違います。
| 考え方 | 主な目的 | 現場での例 |
|---|---|---|
| フェイルセーフ | 異常時に安全側へ倒す | 扉開放で主軸停止、圧力低下で機械停止 |
| フールプルーフ | 誤操作や取り違えを起こしにくくする | 治具の向き間違い防止、コネクタの挿し間違い防止 |
金属加工の現場で言えば、ワークを逆向きに置けない治具、工具番号を取り違えにくい表示、締め忘れがあると次工程へ進めない確認手順などは、フールプルーフ寄りです。一方、扉が開いたら主軸が止まる、チャック圧不足で起動できない、非常停止で危険動作を遮断する、というのはフェイルセーフ寄りです。
ただし、現場では両方が組み合わさることも多いです。たとえば、ワークの置き間違いを治具形状で防ぐのはフールプルーフです。それでも固定不良を検知したら機械を止めるのはフェイルセーフです。どちらか一つだけで安全を作るのではなく、間違いにくくして、万一間違っても危険を広げない。この組み合わせが強いです。
読者が現場で判断するときは、「これはミスを起こしにくくする仕組みか」「ミスや故障が起きたあと安全側へ倒す仕組みか」で分けてみてください。前者がフールプルーフ、後者がフェイルセーフです。
フェイルソフトとの違い
フェイルソフトは、異常が起きても全部を止めるのではなく、機能を落としながら動き続ける考え方です。たとえば、主機能は止めても監視機能だけは残す、処理速度を下げて継続する、一部の装置だけ隔離してライン全体は維持する、といった形です。
これに対してフェイルセーフは、危険を避けるために止まる、あるいは危険な機能を強く制限する方向です。現場でざっくり言えば、フェイルソフトは「弱ってでも続ける」、フェイルセーフは「危ないなら止める」です。
この違いは、加工現場でも意外と重要です。たとえば監視システムや生産管理システムなら、多少性能を落としてでも継続した方がよい場合があります。ラインの状態表示や履歴記録、警報表示などは、設備停止中にも残っていた方が復旧しやすいことがあります。
一方で、プレス機、ロボット、回転体のある加工機のように、人の安全に直結する装置では、無理な継続より安全側への停止を優先すべき場面が多いです。つまり、どちらが優れているかではなく、何を守るための設計かで使い分けるのが正解です。
また、フェイルソフトはユーザー体験や生産継続に強い一方で、異常状態を抱えたまま動き続けることになります。設計や監視が甘いと、問題を長引かせる可能性もあります。
現場では「少し調子が悪いけど動くから回す」が一番判断を誤りやすいです。安全に関わる設備でこれをやると、後から大きな事故や故障に育つことがあります。だから、フェイルソフトの発想を入れるとしても、どの機能なら継続してよいか、どこを超えたら必ず停止させるかを明確に分けておきたいです。
現場での理解としては、フェイルソフトは「全部止めずに影響を小さくしながら続ける」、フェイルセーフは「危険を避けるために安全側へ移す」と覚えると整理しやすいです。設備の安全系と情報系では、選ぶべき考え方が変わることもあります。
迷ったときの見分け方
もしあなたが「この仕組みはフェイルソフトなのかフェイルセーフなのか」で迷ったら、異常発生時の最優先が何かを見てください。安全確保が最優先ならフェイルセーフ寄りです。継続運転や機能維持が最優先ならフェイルソフト寄りです。
もちろん両方の発想が混ざる設備もあります。その場合でも、安全系の判断は曖昧にしない方がいいです。特に金属加工では、人の近くで大きなエネルギーを扱う装置が多いため、安全系はフェイルセーフを軸に置く考え方が基本になりやすいです。
冗長化とフォールトトレランス
冗長化は、予備系や二重化を持たせて、一部が壊れても全体を維持しやすくする考え方です。フォールトトレランスも近く、故障を許容しながら動作継続を狙う方向です。
ここはフェイルセーフと混ざりやすいですが、狙いが少し違います。フェイルセーフが重視するのは、安全な停止や安全側への制限です。冗長化やフォールトトレランスは、継続性や耐障害性に強い考え方です。
つまり、異常時にどう安全を確保するかと、異常時でもどこまで機能を維持するかは、似ているようで別の軸です。
たとえば、二重化したセンサで異常判定の信頼性を上げるなら、冗長化がフェイルセーフを支える形になります。安全回路が二系統になっている、ブレーキ制御が相互監視になっている、監視装置が独立系で故障検知する。こうした構成は、止めるべきときに確実に止めるための下支えになります。
一方で、電源系やサーバ系の冗長化は、どちらかというと止まらないための工夫です。生産管理システムや監視サーバでは、片方が落ちてももう片方で処理を続ける構成が役立つことがあります。
このように、冗長化は単独で善悪が決まるものではありません。何のための二重化かを見ないと、意味を取り違えやすいです。
フォールトトレランスも同じです。故障を許容しながら機能を維持する設計は、情報システムや高信頼装置では重要です。ただし、金属加工設備の安全そのものに置き換えるときは注意が必要です。人の安全に直結する部分では、「故障しても動き続ける」よりも「故障したら安全に止まる」の方が優先される場面が多いからです。
現場感覚で言えば、冗長化は「壊れてもすぐ全停止しない工夫」、フェイルセーフは「止まるべきときに安全に止まる工夫」です。二重化されているから安全、ではなく、二重化が安全停止にどう効いているかを見るのがポイントです。
金属加工の現場での考え方
加工ライン全体で見ると、搬送系や監視系は冗長化の恩恵が大きい場合があります。一方で、危険動作を出す加工本体、プレス機、ロボット近傍、人が入る作業エリアはフェイルセーフ優先で考える方が整理しやすいです。
設備のどの部分が「止まらないこと」に価値があり、どの部分が「止まること」に価値があるのか。この切り分けが大事です。数値的な信頼性評価や安全レベルの判断は専門性が高いため、正確な情報はメーカー資料や公的指針を確認し、最終的な判断は専門家にご相談ください。
フェイルオペレーションとの違い
フェイルオペレーションは、異常が起きても安全を保ちながら運転継続を目指す考え方です。航空、自動運転、高信頼装置などで出てくることが多く、止めること自体が別のリスクになる場面で使われやすいです。
たとえば、空中や走行中のように「その場で完全停止することがかえって危険」な状況では、機能を制限しつつでも安全な状態まで運転を続ける必要があります。ここがフェイルセーフとの大きな違いです。
これに対してフェイルセーフは、危険を回避するために停止や制限を選びます。だから現場では、止めるのが安全か、続けるのが安全かを用途ごとに分けて考える必要があります。
加工設備では、多くの場面でフェイルセーフの方が理解しやすいです。たとえばCNCで異常が出たら、まずは停止して原因を確認する方が自然です。プレス機やロボットでも、危険条件下での継続運転は基本的に避けるべきです。
一方で、ライン全体の排気、冷却、監視表示、異常ログの記録などは、停止時にも一定機能を残した方が安全な場合があります。つまり、設備の全部を一律で考えないことが大切です。
フェイルオペレーションは聞こえは良いですが、設計難度が高い考え方です。残す機能と切る機能を厳密に整理しないと、「動いているから大丈夫」という誤解を生みやすく、異常の発見が遅れることもあります。
現場では、継続運転を目指すなら、その条件、制限、監視方法、手動介入のルールまでセットで決める必要があります。何でも止めない方向へ寄せるのは危険です。
フェイルオペレーションは、止めること自体がリスクになる設備に限定して使い分けるのが基本です。金属加工設備の主要な危険動作では、フェイルセーフ優先の方が考えやすいです。
現場で迷ったときの整理法
もし判断に迷ったら、その異常が起きた状態で人が近づく可能性があるか、エネルギーが残っているか、継続によって事故や破損が拡大するかを見てください。
ここで危険が大きいなら、フェイルセーフで止める方向が基本です。逆に、停止することで別の重大リスクが出る設備だけ、フェイルオペレーションの余地を検討するイメージです。設計思想は似て見えても、守りたいものの優先順位が違うので、混ぜて考えないことが大事です。

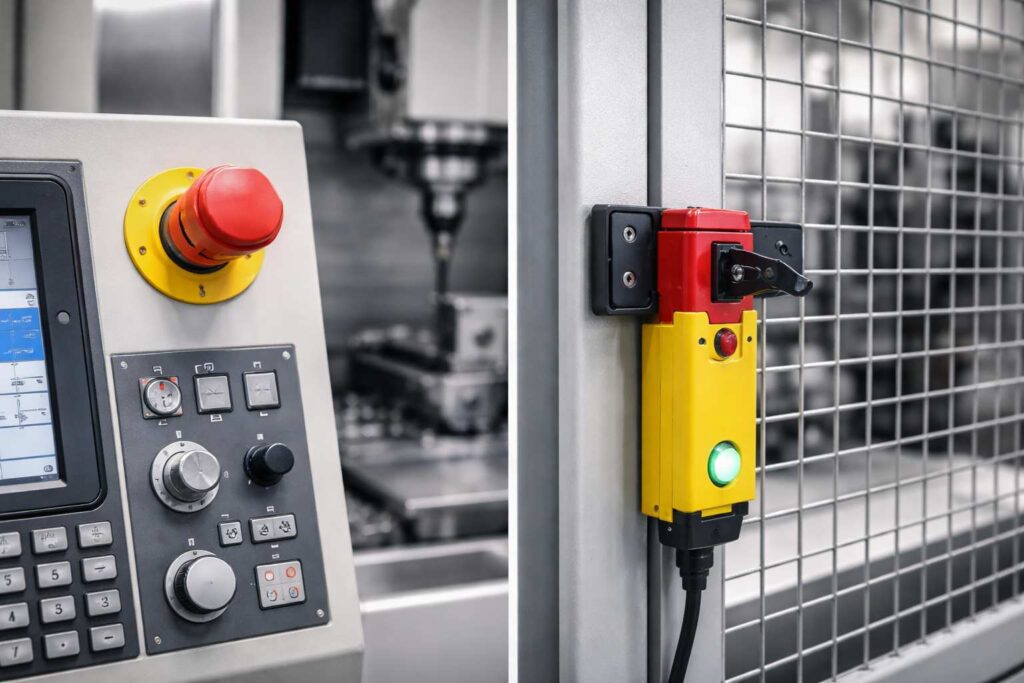

非常停止とインターロック
非常停止は、危険を感じたときに人が即座に止めるための最後の手段です。インターロックは、危険条件が揃っている間は、そもそも動かさない仕組みです。どちらもフェイルセーフに直結しますが、役割は少し違います。
現場ではこの二つを同じように扱ってしまいがちですが、分けて考えると設備改善の優先順位が見えやすくなります。非常停止は「いざという時の緊急回避」です。インターロックは「危険状態をそもそも作らないための予防」です。
実務では、非常停止だけに頼る設計は弱いです。理想は、まずインターロックで危険動作を出さない。そのうえで、万一のために非常停止を置く流れです。
加工機の扉開放、治具未固定、圧力不足、カバー未装着、保護柵の開放などは、インターロックで潰しておきたい条件です。人は必ずしも毎回完璧には確認できません。忙しい現場ほど「大丈夫だろう」が入りやすいです。だから、人の注意力だけに頼らず、危険条件が揃ったら設備側で動かないようにするのが強いです。
一方で非常停止は、異常が起きたあとに人が介入するための大事な手段です。ただし、押せば全部安全になると考えるのは少し危険です。停止までに時間差がある装置、慣性が大きい回転体、圧力や荷重を保持している系統では、停止後にも危険が残ることがあります。
だから非常停止は重要ですが、非常停止だけで安全を作るのではなく、インターロックや機械的防護と組み合わせて初めて効くと理解しておくと実務でズレにくいです。
回転体や切粉まわりの危険は、設備本体の安全機能だけでは防ぎ切れないこともあります。切粉飛散や巻き込みの考え方は、立旋盤の特徴を徹底解説でも触れていますが、機械構造と安全運用は切り離せません。
つまり、インターロックや非常停止の有無だけで安心せず、作業位置、視界、退避経路、清掃方法、段取り替えの手順まで含めて見ていく必要があります。
非常停止は「最後の保険」、インターロックは「危険動作を出さない仕組み」と捉えると整理しやすいです。安全性を高めたいなら、まずインターロックで危険条件を潰し、そのうえで非常停止が届きやすい位置にあるかを確認するのが基本です。
現場での確認ポイント
| 項目 | 見たい内容 | 注意点 |
|---|---|---|
| 非常停止 | 届きやすい位置にあるか、誰でも識別しやすいか | 作業姿勢や退避位置から押せるか確認する |
| インターロック | 扉開放や未固定状態で危険動作しないか | 段取り中に無効化されていないか見る |
| 復帰手順 | 原因確認なしで再起動できないか | リセットだけで動き出す構造は注意する |
| 保守モード | 限定条件で安全に使えるか | 通常運転の代わりに使われていないか見る |
| 表示・警報 | 何が原因で止まったか分かるか | 原因不明のまま再起動しない |
安全装置は付いているだけで満足せず、実際に使う場面まで想定して評価するのが大事です。仕様や設置方法は設備条件で異なるため、正確な情報はメーカーや公的資料をご確認ください。最終的な判断は専門家にご相談ください。
フェイルセーフで失敗しやすい現場の落とし穴
フェイルセーフは、考え方としては分かりやすいです。でも現場で運用しようとすると、意外なところで崩れます。特に多いのは、安全装置を「止まるから面倒なもの」と見てしまうことです。
たとえば、エラーが頻発するからといってセンサを無効化する。段取りが面倒だから扉スイッチを一時的にごまかす。非常停止後の原因確認を省いて、すぐリセットする。こうした運用は、短期的には楽に見えますが、安全設計の意味をかなり弱めてしまいます。
もうひとつの落とし穴は、「止まったから安全」と思い込むことです。実際には、停止後にも危険が残ることがあります。回転体の惰性、保持された圧力、吊り荷や重量物の位置、熱いワーク、鋭い切粉、割れた工具、飛散しかけたワークなどです。
フェイルセーフで止まったあとは、原因確認と残留リスクの確認が必要です。機械が止まったからといって、すぐ手を入れてよいとは限りません。主軸が完全停止しているか、圧力が抜けているか、ワークが動かないか、工具が折れていないかを確認してから対応するのが基本です。
また、ヒヤリハットの扱いも重要です。異常停止やインターロック作動が何度も起きているなら、それは単なる面倒なエラーではなく、設備や作業手順が危険に近づいているサインかもしれません。ヒヤリハットを安全教育や再発防止に活かしたい場合は、ハインリッヒの法則は嘘？製造現場で「1:29:300」の数字に騙されない安全対策も参考になります。
フェイルセーフの本当の価値は、止めることそのものではありません。止まった理由を見て、次の事故を防ぐことです。現場で「また止まった」で終わらせず、「なぜ止まったのか」「止まってくれて助かったのか」「止まる前に改善できることはないか」まで見られると、安全対策の質が上がります。
フェイルセーフの例を現場で確認するチェックリスト
最後に、実際の現場でフェイルセーフを確認するときのチェックリストを整理します。すべての設備にそのまま当てはまるわけではありませんが、設備点検、改善活動、安全教育、段取り確認のきっかけとして使いやすいと思います。
| 確認項目 | チェックしたい内容 |
|---|---|
| 電源断 | 電源が落ちたときに危険動作が続かないか |
| 圧力低下 | 油圧・空圧が不足した状態で起動や加工ができないか |
| 扉開放 | 扉やカバーを開けたときに主軸・送り・ロボットが危険動作しないか |
| センサ異常 | 断線や誤信号のときに安全側へ倒れるか |
| 非常停止 | 作業位置から押しやすく、押したあとの危険も考慮されているか |
| 復帰条件 | 原因確認やリセットなしで勝手に再起動しないか |
| 保守作業 | 清掃、段取り、金型交換、工具交換時にも安全側へ倒れるか |
| 無効化防止 | 安全装置が簡単にバイパスされる構造や運用になっていないか |
| 教育・表示 | 止まった理由や対応手順が作業者に伝わるか |
このチェックリストで大事なのは、完璧な点数をつけることではありません。危険側へ進みそうなポイントを見つけ、設備担当、保全担当、作業者、安全衛生担当で共有することです。
フェイルセーフは、設計者だけの言葉ではありません。実際に機械を動かす人が「この状態で動いて大丈夫か」「止まったあと何を確認するべきか」を考えるための、かなり実用的な視点です。

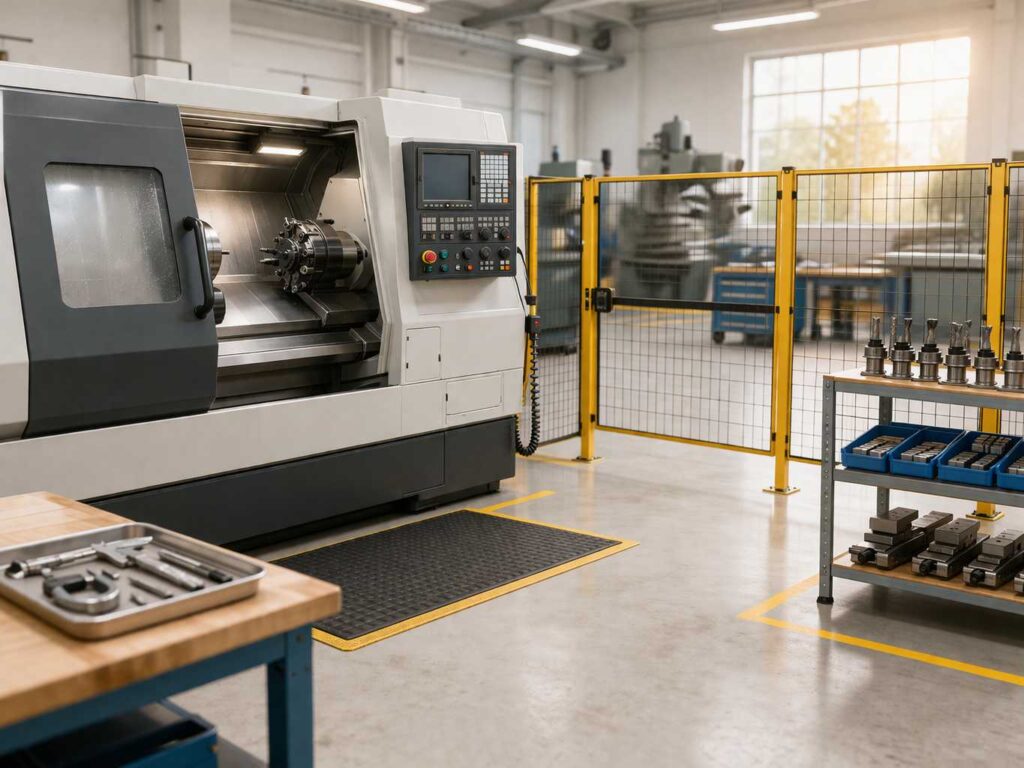

フェイルセーフの例の要点まとめ
フェイルセーフの例を理解するときは、装置名や用語を暗記するより、異常時に安全側へ倒れるかで見るのがいちばん分かりやすいです。身近な自動停止から、プレス機、CNC、ロボット設備まで、考え方の芯はかなり共通しています。
異常が起きたら止まる。危険条件では動かない。停止後に安全状態を保持する。復帰には確認が必要。この四つを押さえるだけでも、設備を見る目はかなり変わります。
現場で見るべきポイントは、異常検知、停止動作、状態保持、復帰条件、そして無効化されにくい運用です。安全装置は付いているだけでは足りません。正しく働き、正しく使われて初めて意味が出ます。
だからこそ、設備担当も加工担当も、フェイルセーフを「設計の話」だけで終わらせず、日々の運用まで含めて見ていくのが大事です。特に金属加工の現場では、止まることに対して心理的な抵抗が出やすいです。ですが、危険を抱えたまま続けるコストの方がずっと大きいです。事故、設備破損、品質不良、復旧ロスまで含めると、フェイルセーフはむしろ生産性を守る考え方でもあります。
また、フールプルーフ、フェイルソフト、冗長化、フォールトトレランス、フェイルオペレーションとの違いを整理できると、現場の議論もぶれにくくなります。誤操作を防ぐのか、異常時に止めるのか、機能を維持するのか、どこを守りたいのかが分かれば、必要な対策を選びやすくなります。
フェイルセーフの本質は、故障しないことではありません。故障しても、ミスが起きても、危険を広げないことです。身近な例から現場設備まで、異常時の着地を意識して見るだけで、安全装置の意味がぐっと理解しやすくなります。
最後にもう一度だけ大事なことを言うと、設備の安全仕様、法令適合、停止方法、設定値は機械や用途で異なります。この記事の内容は理解の土台として活用しつつ、正確な情報は公式サイト、メーカー資料、社内基準をご確認ください。重要な設備、安全審査、法令適合が関わる場合は、最終的な判断を専門家にご相談ください。
まずは、あなたの現場にある設備を一つ選んで、「電源が落ちたらどうなるか」「扉を開けたらどうなるか」「異常停止後にどう復帰するか」を確認してみてください。フェイルセーフは、難しい用語として覚えるより、目の前の設備で確かめる方がずっと身につきやすいです。
コメント
