冷間加工とは？種類と熱間加工の違い

こんにちは、切粉ラボ運営者のＭakaです。

冷間加工とは何かを調べていると、冷間加工の意味、冷間塑性加工とは、冷間圧延とは、冷間鍛造とは、冷間引抜きとは、冷間曲げとは、冷間せん断とは、冷間圧造とは、熱間加工との違い、加工硬化、残留応力、ばね戻り、ひび割れ、バリ対策など、似たような用語が一気に出てきて混乱しやすいですよね。

特に製造現場では、ただ言葉の意味を知るだけでは足りません。どの工法がどんな材料や形状に向いているのか、精度や表面粗さはどう変わるのか、加工硬化や残留応力が後工程にどう効くのかまで見ないと、工程選定で迷いやすくなります。

この記事では、冷間加工を製造業の目線で整理します。板金、鍛造、圧延、引抜き、圧造、せん断、曲げといった代表工法をつなげながら、メリット・デメリット、熱間加工との違い、不良対策まで一気に理解できるようにまとめますね。

• 冷間加工の意味と製造業での位置づけ
• 冷間圧延・冷間鍛造・冷間引抜きなどの種類
• 熱間加工との違いとメリット・デメリット
• 加工硬化・残留応力・不良対策の考え方

冷間加工とは何か

まずは冷間加工の基本から整理します。冷間加工は、単に冷たい材料を加工するという意味ではなく、金属材料を加熱せず、主に常温付近で塑性変形させる加工の総称です。ここでは、意味、塑性加工としての位置づけ、代表的な種類を現場目線でつなげていきます。

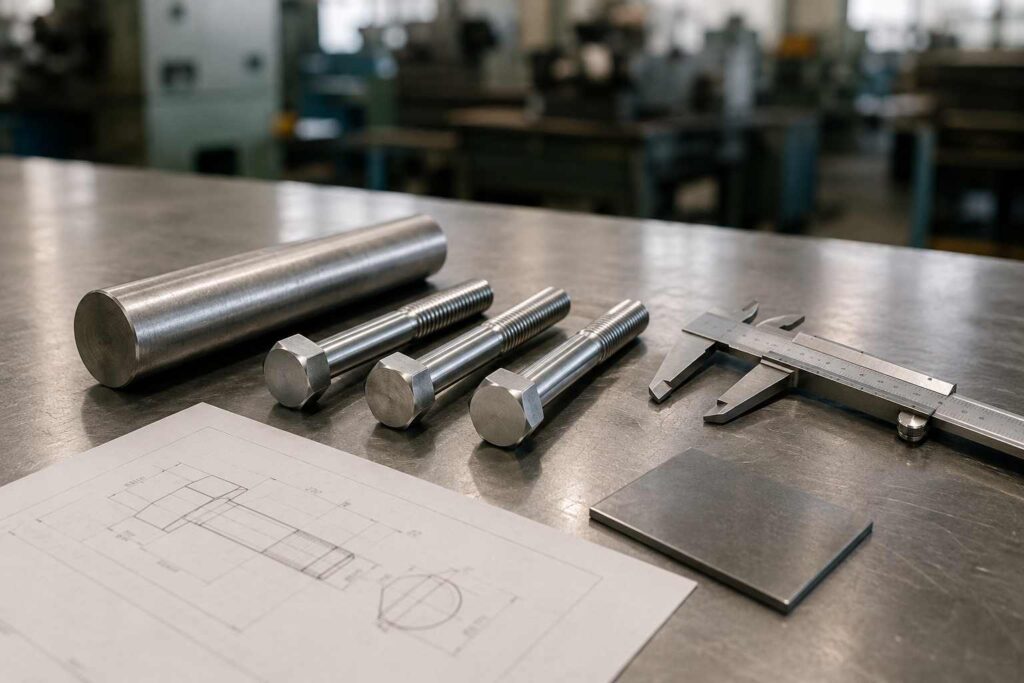

冷間加工の意味

冷間加工とは、金属材料を再結晶温度より低い温度域で塑性変形させ、形状・寸法・表面状態・機械的性質を作り込む加工のことです。実際の製造現場では、常温付近で行う圧延、鍛造、引抜き、曲げ、せん断、圧造などをまとめて冷間加工と呼ぶことが多いですね。冷間加工については、日本機械学会の機械工学事典でも、室温で金属材料の塑性を利用して素材から製品を加工する方法の総称として整理されています。より厳密な定義を確認したい場合は、日本機械学会「冷間加工」も参考になります。

ここで大事なのは、冷間加工は温度だけで決まる言葉ではなく、塑性変形を利用する加工だという点です。材料を削る旋盤加工やフライス加工、研削盤による仕上げは、常温で行っていても通常は冷間加工とは呼びません。冷間加工は、材料そのものを押す、引く、曲げる、延ばす、つぶす、打ち抜くといった力の加え方で、材料の形を変えていく加工です。

たとえば、丸棒を削ってボルトの頭を作る場合は切削加工です。一方で、線材の端部を金型で押しつぶしてボルト頭を成形する場合は冷間圧造や冷間鍛造に近い考え方になります。どちらも最終的に似た形状になるかもしれませんが、材料の使い方、加工時間、強度、歩留まり、金型費、量産性はまったく違います。ここ、かなり大事ですよ。

冷間加工をひと言でいうと、加熱に頼らず、金属の塑性を使って形・精度・表面・強度を作り込む加工です。切削のように削って形を作るのではなく、材料を変形させて形を作るところがポイントです。

製造業で冷間加工が重視される理由は、寸法精度、表面品質、材料歩留まり、強度向上を同時に狙いやすいからです。冷間圧延なら板厚精度や表面状態を整えやすく、冷間鍛造や冷間圧造なら切削量を減らして部品形状を作りやすくなります。冷間引抜きなら、棒材や線材の外径精度、真円度、表面状態を改善できます。

一方で、冷間加工は万能ではありません。材料を加熱しないぶん変形抵抗が高く、加工荷重が大きくなります。金型や設備への負荷も高く、潤滑が悪いと焼付きやかじりが出やすくなります。また、加工硬化によって材料が強くなる反面、延性が下がり、割れやすくなることもあります。さらに、残留応力によって後工程で反りやねじれが出ることもあります。

つまり冷間加工は、ただ「常温で加工する方法」と覚えるより、高精度・良好表面・高歩留まりを狙える一方で、荷重・金型・加工硬化・残留応力の管理が欠かせない加工と理解した方が、現場では使いやすいです。

冷間加工と切削加工の違い

冷間加工と切削加工の違いは、材料を残して形を作るか、材料を削って形を作るかです。冷間加工では、材料の流れを利用して形状を作るため、材料歩留まりが良くなりやすいです。対して切削加工は、寸法調整や複雑形状の仕上げに強いですが、切粉として材料を捨てる部分が出ます。量産品では、冷間加工で大まかな形を作り、切削で必要な部分だけ仕上げる組み合わせがよく使われます。

仕上げ工程としての研削まで含めて整理したい場合は、研削加工とは？利点と切削との違いを解説も参考になります。

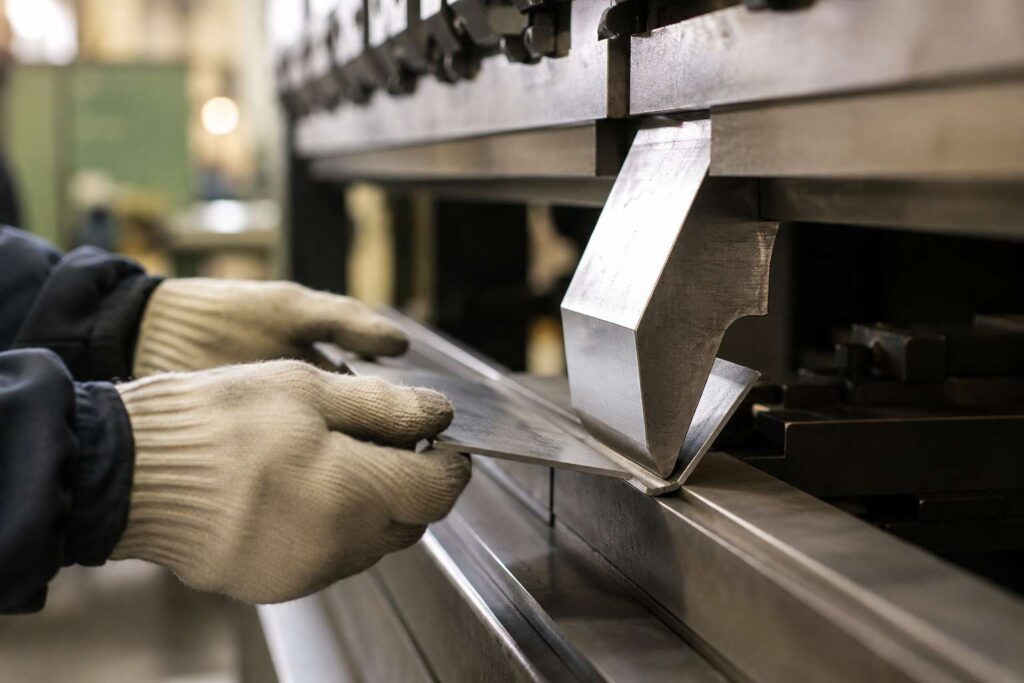

冷間塑性加工とは

冷間塑性加工とは、冷間加工を材料力学や塑性加工の視点で見た言い方です。塑性加工とは、材料に力を加えて元に戻らない変形を起こし、目的の形状にする加工のことです。金属材料は、軽い力を加えた範囲では弾性変形として元に戻りますが、一定以上の力を加えると塑性変形が始まります。冷間塑性加工は、この塑性変形を常温付近で利用する加工だと考えるとわかりやすいです。

塑性加工という言葉そのものを先に整理したい方は、塑性加工の読み方と意味を現場解説で基礎から確認できます。

たとえば、薄板を手で少し曲げてすぐ戻る状態は弾性変形に近いです。でも、強く曲げて形が残ると塑性変形です。プレスブレーキで板を曲げる、ダイスに線材を通して細くする、金型で素材を圧縮してボルトや軸物を作るといった加工は、どれも材料の塑性変形を利用しています。材料を削っているのではなく、材料を動かしているわけです。

冷間塑性加工で重要なのは、材料がどの方向へ流れるか、どこにひずみが集中するか、どこで割れが出るかを読むことです。冷間鍛造では、金型の中で材料が逃げ場を失うと内部や表面に大きな応力がかかります。冷間曲げでは、曲げ外側に引張応力がかかり、内側には圧縮応力がかかります。冷間引抜きでは、ダイス入口と出口付近で材料の変形と摩擦が複雑に絡みます。ここ、図面だけ見ていると見落としやすいんですよね。

冷間塑性加工では、材料の流れ方が品質を左右します。金型の中で材料がどこへ逃げるか、どこに応力が集中するか、摩擦がどこで大きくなるかを考えると、不良の原因が見えやすくなります。

冷間塑性加工の大きな魅力は、材料を大きく捨てずに形状を作れることです。切削加工では切粉になる部分も、塑性加工では製品形状の一部として活かせる場合があります。これは材料費だけでなく、加工時間、切粉処理、工具摩耗、工程数にも関わります。高価な材料を使う場合や、ロット数が多い部品では、この材料歩留まりの差がかなり効きます。

ただし、塑性変形させる以上、材料内部にはひずみが残ります。このひずみが加工硬化、残留応力、ばね戻り、後工程での反りや寸法変化につながることがあります。冷間加工で作った直後は寸法が合っていても、その後に切削、熱処理、表面処理、溶接、エッチングなどを行うと、内部応力が解放されて形が動くこともあります。

そのため冷間塑性加工は、単に「形状を成形できるか」だけで判断すると危ないです。材料の伸び、硬さ、降伏点、引張強さ、加工硬化特性、板材であれば圧延方向やr値・n値、棒材であれば引抜き状態や焼鈍状態まで確認した方が良いです。加工できることと、量産で安定して良品が出ることは別物です。

塑性加工で見るべき現場ポイント

現場で冷間塑性加工を見るときは、素材、潤滑、金型、荷重、工程順の5つをまず確認すると整理しやすいです。素材が硬すぎないか、潤滑が切れていないか、金型に摩耗や欠けがないか、プレス能力に余裕があるか、工程間で無理な加工度になっていないか。このあたりを押さえるだけでも、割れや寸法不良の原因に近づきやすくなります。

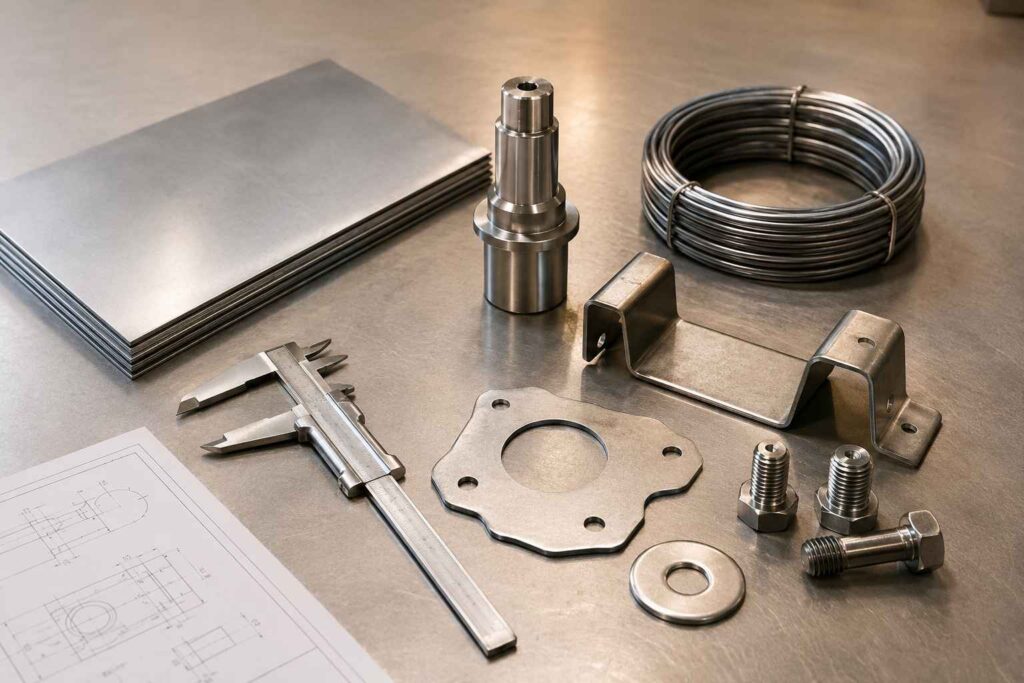

冷間加工の種類

冷間加工には、目的や素材形状に応じてさまざまな種類があります。代表的なものは、冷間圧延、冷間鍛造、冷間引抜き、冷間曲げ、冷間せん断、冷間圧造です。名前だけ見ると難しそうですが、何をしたい加工なのかで分けるとかなりスッキリします。

板厚や表面状態を整えたいなら冷間圧延、三次元の部品形状を作りたいなら冷間鍛造、線材や棒材や管材の断面精度を上げたいなら冷間引抜き、板や管を曲げたいなら冷間曲げ、板を切断・穴抜きしたいなら冷間せん断、ねじやボルトのような小物部品を大量に作りたいなら冷間圧造、という見方です。

冷間加工の種類を理解するときに大事なのは、加工名を暗記することではありません。素材の形が板なのか、棒なのか、線なのか、管なのか。作りたい形状が薄板部品なのか、軸物なのか、ねじなのか、精密管なのか。ここを見れば、選ぶべき工法が見えてきます。

種類	主な目的	代表的な製品	向いているケース	現場での注意点
冷間圧延	板厚・表面・寸法を整える	冷延鋼板、帯鋼、薄板、箔	薄板の精度や表面品質を高めたい場合	平坦度、板厚公差、表面粗さ、残留応力
冷間鍛造	圧縮で立体形状を作る	シャフト、ギヤ、ボルト部品、軸物	量産で省切削・高歩留まりを狙う場合	高荷重、金型寿命、潤滑、割れ
冷間引抜き	断面を縮小し精度を上げる	線材、棒材、精密管、ばね材	外径精度や表面品質を上げたい場合	減面率、ダイス摩耗、潤滑、断線
冷間曲げ	板や管を曲げて形状を作る	ブラケット、筐体、チャンネル、フランジ	板金部品やフレーム形状を作る場合	ばね戻り、外面割れ、曲げR、圧延方向
冷間せん断	板材を切断・打抜きする	ブランク、穴抜き品、ワッシャ、端子	板材を効率よく切る・抜く場合	バリ、ダレ、クリアランス、刃先摩耗
冷間圧造	線材を連続成形する	ねじ、ボルト、リベット、小型軸物	小物部品を高速量産したい場合	材料品質、金型摩耗、潤滑、工程設計

どの工法も、単独で完結するとは限りません。実際の製造では、冷間加工同士を組み合わせることが多いです。たとえば、線材を伸線して寸法を整え、その後に冷間圧造で頭部を作り、さらに転造でねじ山を作る流れがあります。板材であれば、冷間圧延された材料を購入し、せん断でブランクを取り、曲げや絞りで形にし、必要に応じてスポット溶接や表面処理につなげます。

プレス加工の曲げ・せん断・絞りまで広く整理したい場合は、プレス加工の種類を徹底解説｜絞り・板金・鍛造との違いと選び方もあわせて読むと理解しやすいです。

つまり冷間加工は、単体の加工名ではなく、工程全体の中で役割分担を考えるものです。冷間圧延は素材品質を作る工程、せん断は形状を切り出す工程、曲げは立体形状を作る工程、鍛造や圧造は素材を立体的に流して部品形状に近づける工程。そうやって見ていくと、製造工程がかなり立体的に見えてきます。

冷間加工の種類は、素材形状と目的で分けると理解しやすいです。板なら圧延・せん断・曲げ、棒や線なら引抜き・鍛造・圧造、管なら引抜きや曲げが候補になります。

種類選定で迷ったときの考え方

工法選定で迷ったら、まず「何を良くしたいのか」を決めるのがおすすめです。寸法精度を良くしたいのか、材料歩留まりを上げたいのか、表面品質を良くしたいのか、加工時間を短くしたいのか、後工程の切削を減らしたいのか。目的が曖昧なまま工法を選ぶと、設備や金型だけが大掛かりになって、思ったほどコストが下がらないことがあります。

また、試作や少量生産では汎用設備を使う切削や板金加工が有利なこともあります。一方、中量産から大量産では、冷間鍛造、冷間圧造、順送プレスのような専用金型を使う工法が強くなります。ロット数、金型費、材料費、後加工費のバランスを見て判断するのが現実的です。

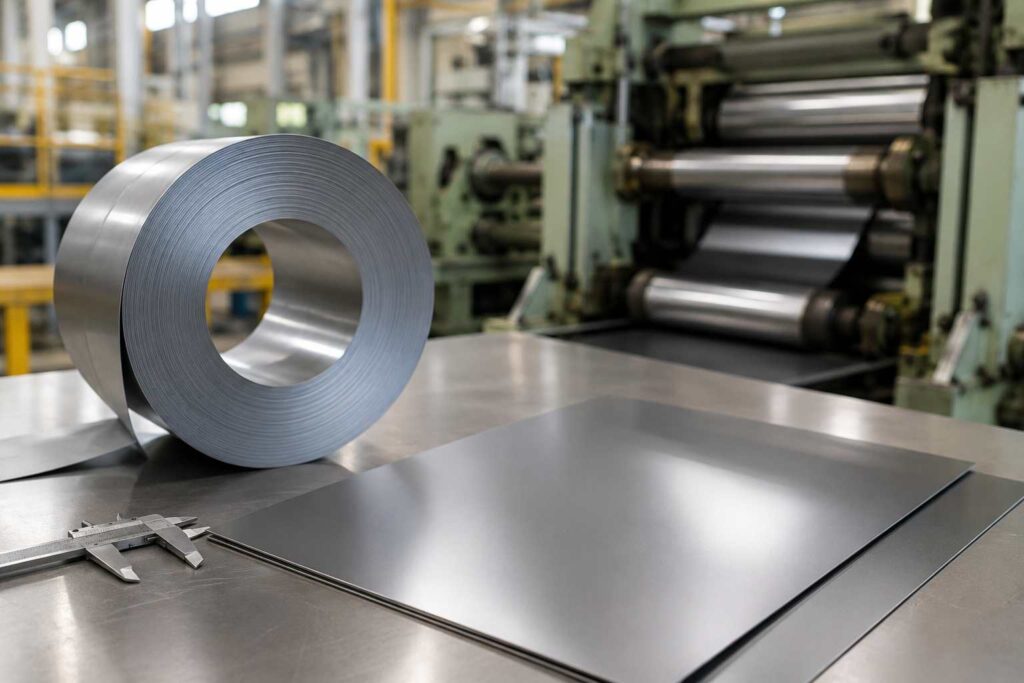

冷間圧延とは

冷間圧延とは、金属板や帯材をロールの間に通し、常温付近で板厚を薄くしたり、表面状態や寸法精度を整えたりする加工です。冷延鋼板、ステンレス帯鋼、みがき特殊帯鋼、非鉄金属の薄板などで広く使われます。製造業では、素材メーカー側で冷間圧延された材料を購入し、その後にプレス、曲げ、せん断、絞り、溶接、塗装、めっきなどへつなげることが多いです。

熱間圧延材と比べると、冷間圧延材は表面がきれいで、板厚精度も高くなりやすいです。熱間圧延では高温で加工するため酸化スケールの影響を受けやすいですが、冷間圧延は常温付近で加工するため表面酸化が少なく、仕上がり面を作り込みやすいです。自動車外板、家電外装、精密プレス部品、端子材、ばね材など、見た目や寸法が効く用途で選ばれやすいですね。

冷間圧延では、ロール表面の状態が材料表面に反映されます。明るく平滑なブライト系の仕上げもあれば、塗装や潤滑のなじみを考えて表面に適度な凹凸を持たせるダル系の仕上げもあります。つまり、表面がきれいなら何でも良いというわけではありません。後工程が塗装なのか、めっきなのか、プレス成形なのか、摺動部品なのかによって、求める表面状態は変わります。

RaやRzなど表面粗さの見方も押さえておきたい場合は、表面粗さの目安を加工別に整理：Ra・Rz・図面記号も役立ちます。

冷間圧延の強みは、板厚精度、表面品質、平坦性、機械的性質を作り込みやすいことです。薄板や帯鋼の品質を安定させるうえで、かなり重要な工程になります。

一方で、冷間圧延を行うと材料内部には加工ひずみが蓄積します。そのため、強度や硬さは上がる方向に動きますが、伸びや成形性は下がりやすくなります。そこで、用途によっては焼鈍を行って硬さを調整したり、調質圧延によって表面状態や平坦度を整えたりします。材料カタログでよく見る調質、硬さ、引張強さ、伸び、r値、n値といった項目は、まさに後工程の成形性や品質に関わる部分です。

冷間圧延材を使う設計では、板厚公差、幅公差、表面粗さ、硬さ、調質、圧延方向、コイルの巻きぐせ、平坦度を確認しておくと安心です。特に曲げや絞りでは、圧延方向に対してどの向きに曲げるかで割れやすさやばね戻りが変わることがあります。図面で材料指定をする場合も、材質名だけでなく、板厚、調質、表面仕上げ、必要な公差まで見ておきたいところです。

冷間圧延材は高精度な素材ですが、後工程で必ず安定するとは限りません。スリット、打抜き、曲げ、熱処理、溶接などで残留応力が解放されると、反りや寸法変化が出ることがあります。

冷間圧延でよく見る品質項目

冷間圧延材でよく確認する品質項目は、板厚公差、表面粗さ、平坦度、硬さ、引張強さ、伸び、表面欠陥の有無です。精密部品では、板厚のわずかなばらつきが曲げ角度やかしめ量に影響することもあります。外観部品では、ロール疵、擦り傷、打痕、筋状欠陥が問題になります。冷間圧延材を使うときは、単に冷延材という指定だけでなく、後工程で何を重視するのかを明確にしておくとトラブルを減らしやすいです。

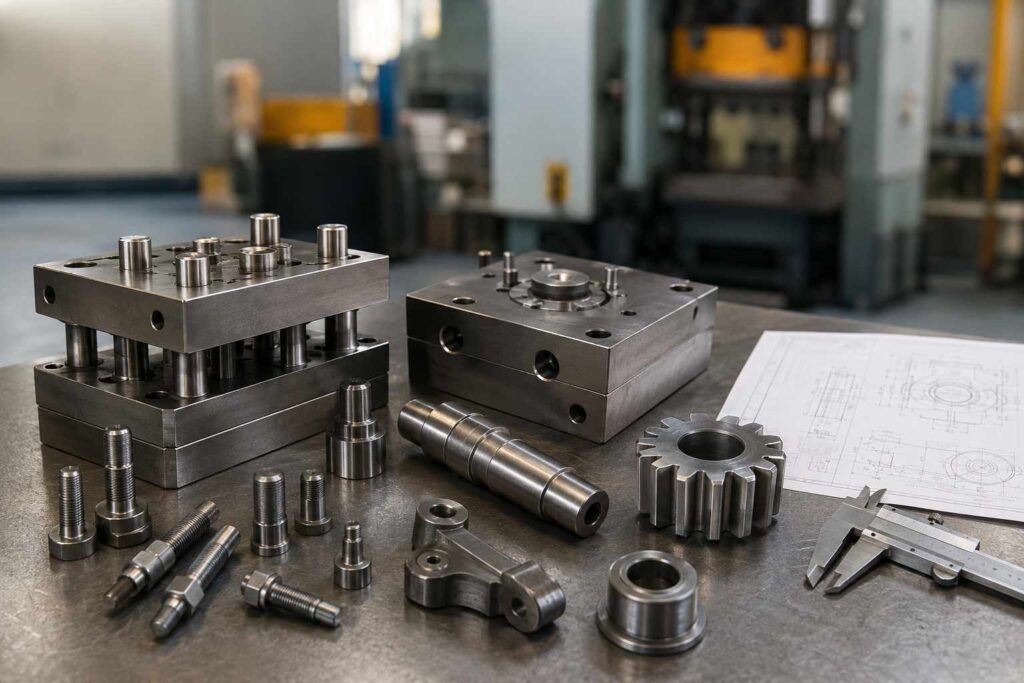

冷間鍛造とは

冷間鍛造とは、常温付近の金属材料を金型で圧縮し、三次元形状に成形する加工です。ボルト、シャフト、ギヤ、スパイダ、ピン、軸物、中空部品など、強度と量産性が求められる部品でよく使われます。切削で削り出すのではなく、素材を押しつぶしたり、押し出したり、据え込んだりして、材料を金型内で流動させるのが特徴です。

冷間鍛造の魅力は、材料歩留まりが良く、寸法精度も高く、さらに加工硬化による強度向上も期待できることです。切削加工で丸棒から部品を削り出す場合、不要な部分は切粉として捨てることになります。一方、冷間鍛造では材料を流して形状を作るため、切粉を減らしやすく、量産では大きなコストメリットにつながることがあります。

特に自動車部品や締結部品では、冷間鍛造や冷間圧造が非常に重要です。ボルトやナット、小型軸物のように大量に使われる部品では、1個あたりの加工時間と材料歩留まりが効いてきます。冷間鍛造でニアネットシェイプに近づけておけば、後工程の切削は穴仕上げ、端面仕上げ、溝加工など必要最低限にできる場合があります。

冷間鍛造は高精度・高歩留まりを狙える反面、金型設計、材料選定、潤滑、前処理、工程分割の影響が大きい加工です。加工できる形状でも、量産で安定するとは限りません。

一方で、冷間鍛造はかなり厳しい加工でもあります。材料を加熱しないため変形抵抗が高く、プレス荷重や金型面圧が大きくなります。潤滑が悪いと焼付きやかじりが発生し、金型寿命が短くなります。材料流動が悪いと、充填不足、折れ込み、表面割れ、内部割れ、寸法不良につながります。金型の一部に応力が集中すれば、パンチ折損やダイ割れも起こります。

実務では、鍛造前に球状化焼鈍を行って材料を成形しやすくしたり、リン酸塩皮膜や潤滑処理を使って摩擦を下げたりします。工程も1回で無理に成形するのではなく、据込み、前方押出し、後方押出し、絞り、穴あけ、トリミングなどを分けて設計することがあります。冷間鍛造では、材料に無理をさせず、金型にも無理をさせない工程設計がかなり大事です。

冷間鍛造を検討するときは、単純に「削るより安いか」だけで判断しない方がいいです。金型費、前処理費、潤滑処理、プレス能力、試作費、金型寿命、不良率、後工程削減量まで含めて見る必要があります。量産数が十分にあり、後工程を大きく減らせる場合は強いですが、少量試作では切削の方が早くて安いこともあります。ここ、調達や設計の人にもぜひ押さえてほしいポイントです。

冷間鍛造で出やすい不良

冷間鍛造で出やすい不良には、表面割れ、内部割れ、充填不足、折れ込み、寸法不良、金型かじり、焼付きがあります。原因は、材料の延性不足、加工度過大、潤滑不良、金型R不足、工程分割不足、素材表面疵などさまざまです。不良対策では、材料を柔らかくする、工程を分ける、金型Rを大きくする、潤滑を見直す、CAEで材料流動を確認する、といった対応が候補になります。

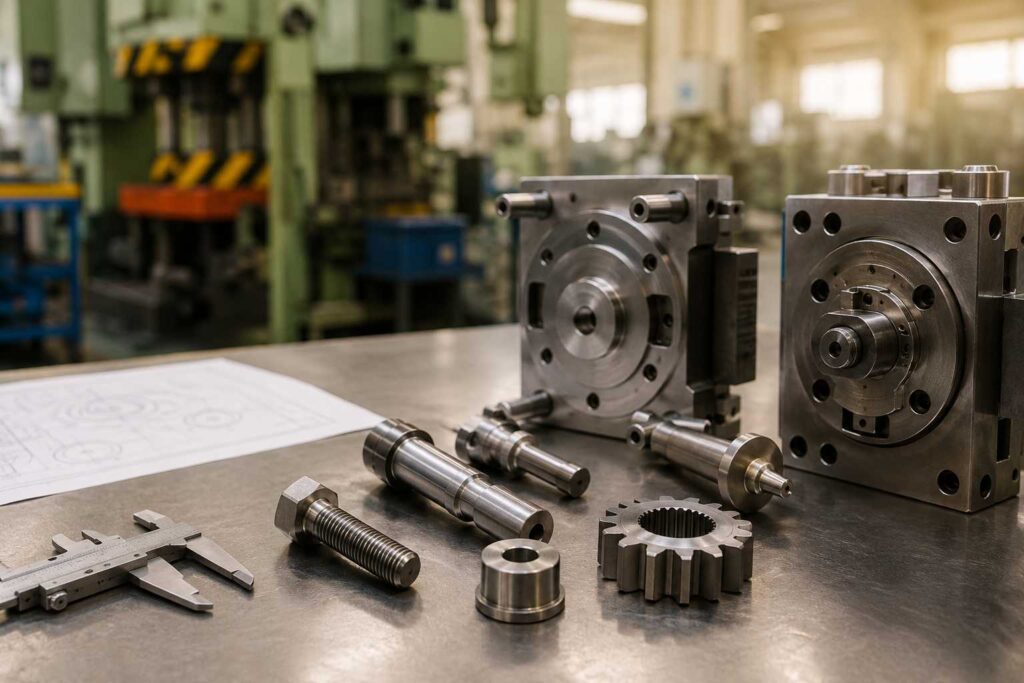

冷間引抜きとは

冷間引抜きとは、線材、棒材、管材などをダイスに通して引き抜き、断面を小さくしながら寸法精度や表面品質を高める加工です。伸線、棒鋼の引抜き、精密管の引抜きなどが代表例です。長尺材の外径精度、真円度、表面粗さを整えたい場合によく使われます。

引抜き加工では、材料をダイスの穴に通して引っ張ります。ダイス入口で材料が絞られ、出口側で狙いの寸法になります。丸線、角線、異形線、みがき棒鋼、精密管、ばね材、ワイヤ、電線用導体など、かなり幅広い製品に使われています。切削で長尺材を全長にわたって高精度に仕上げるのは大変ですが、引抜きなら連続的に寸法を整えやすいです。

冷間引抜きのメリットは、寸法精度を上げやすく、表面もきれいになりやすいことです。また、加工硬化によって強度が上がるため、ばね材や高強度線材ではこの性質を活かすこともあります。みがき棒鋼のように、外径精度と表面性状が求められる材料では、引抜き加工の役割が大きいですね。

引抜きでは、加工前後の断面積から冷間加工率を見ます。一般的には、加工率が上がるほど強度や硬さは上がり、伸びは下がる方向に動きます。加工率を欲張りすぎると、割れや断線のリスクが上がります。

ただし、1回で大きく減面しすぎると、引抜き荷重が上がり、割れや断線が起きやすくなります。そのため、複数パスに分けて徐々に細くしたり、中間焼鈍を入れて材料を軟化させたりします。特に硬い材料や高強度材では、ダイス角度、潤滑、引抜き速度、減面率の設定が重要になります。

冷間引抜きでは、潤滑もかなり大事です。材料とダイスの間には大きな摩擦が発生します。潤滑が不十分だと、表面に傷が入ったり、ダイスが摩耗したり、材料が焼付いたりします。線材では表面疵が疲労破壊の起点になることもあるので、表面品質を甘く見るのは危険です。

冷間引抜き材を後工程で切削する場合は、材料が加工硬化している点にも注意が必要です。同じ材質名でも、熱間圧延材、焼鈍材、引抜き材では硬さや切削性が違うことがあります。工具摩耗、切削抵抗、切りくず処理、仕上げ面に影響するので、図面や材料手配では「材質名だけで判断しない」ことが大切です。

引抜き材を使うときの確認項目

引抜き材を使うときは、外径公差、真円度、表面粗さ、硬さ、引張強さ、伸び、真直度、残留応力を確認すると良いです。精密軸やピンに使う場合は、真直度や表面疵が問題になりやすいです。切削後に曲がりが出る場合は、残留応力が関係していることもあります。必要に応じて、矯正材や応力除去処理材を選ぶことも検討したいですね。

冷間加工とは？熱間加工と何が違うのか

ここからは、冷間加工を工程選定で使える知識に落とし込みます。熱間加工との違い、メリット・デメリット、加工硬化や残留応力といった材料挙動まで押さえると、図面や見積もり、工程設計で判断しやすくなります。

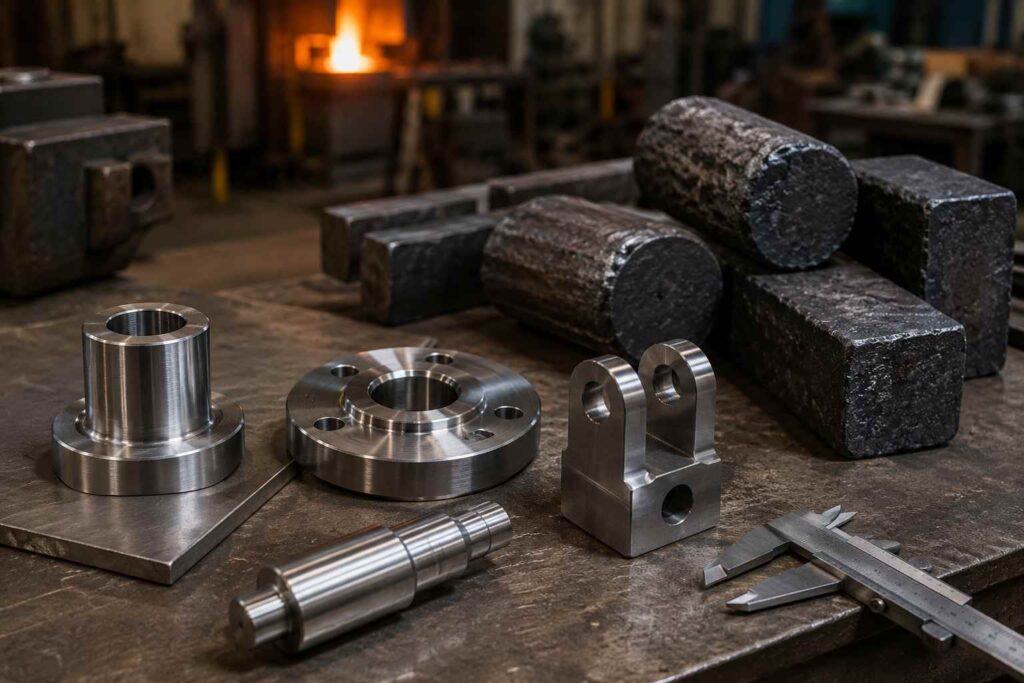

熱間加工との違い

冷間加工と熱間加工の違いは、単なる加工温度の違いではありません。変形抵抗、寸法精度、表面状態、組織変化、加工荷重、後加工量、コスト構造まで変わります。ここ、言葉だけで覚えるより、工程選定の判断軸として理解した方が役に立ちます。

冷間加工は、再結晶温度より低い温度域で加工するため、加工中にひずみが蓄積しやすく、加工硬化が起きやすいです。そのかわり、酸化スケールが少なく、表面がきれいで、寸法精度も高くなりやすいです。冷延鋼板、精密帯鋼、みがき棒鋼、小物鍛造品などで冷間加工が使われるのは、この高精度・良好表面という強みがあるからです。

熱間加工は、再結晶温度以上の高温域で加工するため、材料が柔らかくなり、変形抵抗が低くなります。そのため、大きな変形や大型部品、大断面材に向いています。大型鍛造品、粗成形、大きな断面変化が必要な部材では、熱間加工が有利になりやすいです。ただし、高温で加工するぶん酸化スケールや脱炭、熱収縮による寸法ばらつきが出やすく、仕上げ加工が必要になることもあります。

比較項目	冷間加工	熱間加工
加工温度	再結晶温度未満、実務では常温付近が中心	再結晶温度以上の高温域
変形抵抗	高くなりやすく、加工荷重が大きい	低くなりやすく、大変形に向く
寸法精度	高くしやすい	冷間よりばらつきやすい
表面状態	酸化が少なく、きれいに仕上げやすい	スケール、脱炭、肌荒れに注意
材料特性	加工硬化し、強度が上がりやすい	再結晶でひずみが解放されやすい
代表用途	薄板、精密部品、ねじ、軸物、精密管	大型鍛造品、粗成形、大断面部材

ざっくり言うと、冷間加工は高精度・良好表面・省切削に強く、熱間加工は大変形・大型部品に強いです。この整理はかなり使いやすいと思います。ただし、実際の工程選定では、どちらか一方だけで完結するとは限りません。熱間鍛造で大まかな形を作り、冷間加工や切削加工で仕上げることもあります。

コスト面でも、冷間加工が常に安いわけではありません。冷間鍛造や冷間圧造は、量産で強い一方、専用金型や前処理が必要です。熱間加工は加熱コストやスケール処理が必要ですが、大変形がしやすく、金型や設備にかかる負担を抑えやすい場合もあります。材料費、金型費、設備費、加熱費、後加工費、不良率、ロット数まで含めて判断する必要があります。

冷間加工と熱間加工の選定では、精度を優先するのか、大変形を優先するのかをまず考えると整理しやすいです。高精度・良好表面なら冷間、大きな形状変化なら熱間が候補になりやすいです。

温間加工という中間の選択肢

冷間加工と熱間加工の間には、温間加工という考え方もあります。温間加工は、冷間では荷重や割れが厳しいけれど、熱間ほど高温にしたくない場合に検討されます。材料を少し加熱することで変形抵抗を下げつつ、冷間に近い寸法精度や表面状態を狙うイメージです。高強度材や難加工材では、冷間・温間・熱間を比較して工程を組むことがあります。

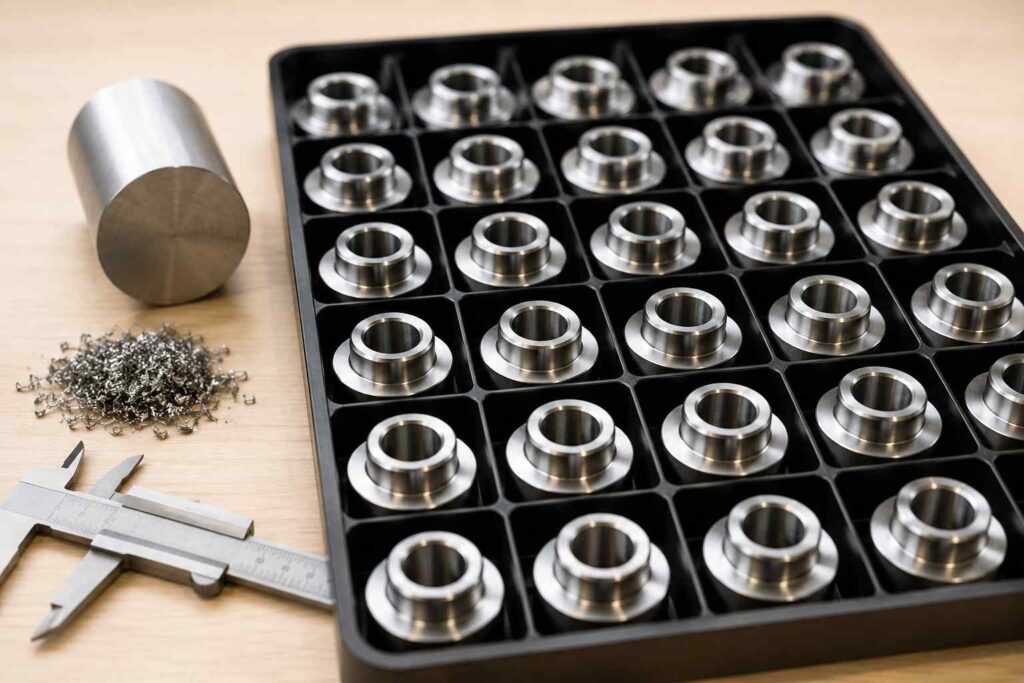

冷間加工のメリット

冷間加工の代表的なメリットは、寸法精度が出しやすいこと、表面状態が良いこと、材料歩留まりが良いこと、加工硬化によって強度が上がること、そして量産に向いていることです。製造現場で冷間加工が選ばれる理由は、単に加工温度が低いからではなく、完成品の品質と工程全体のコストに効くからです。

まず、寸法精度の良さは大きなメリットです。冷間圧延では板厚を高精度に整えやすく、冷間引抜きでは棒材や線材の外径精度、真円度、表面状態を高めやすいです。冷間鍛造や冷間圧造でも、金型で形状を転写するため、量産時に形状のばらつきを抑えやすいです。もちろん金型精度や設備状態に左右されますが、熱間加工より高精度を狙いやすいのは大きな特徴です。

次に、表面状態が良いこともメリットです。冷間加工は高温で加工しないため、酸化スケールや脱炭の影響を受けにくく、表面をきれいに保ちやすいです。外観部品、塗装前提の板材、めっき部品、摺動部品、精密部品では、この表面品質が効いてきます。表面が良ければ、研磨や研削、酸洗いなどの後工程を減らせる可能性もあります。

より高い外観品質や鏡面性が必要な場合は、鏡面加工とは？表面粗さの基礎と実務も確認しておくと、仕上げ面の考え方がつながります。

冷間加工の強みは、精度、表面、歩留まり、強度、量産性を同時に狙えるところです。特に中量産から大量産では、この強みがかなり大きく出ます。

材料歩留まりの良さも見逃せません。切削加工では、不要部分を切粉として削り落とします。一方、冷間鍛造や冷間圧造では、材料を流動させて形状を作るため、切粉を減らしやすいです。高価な材料や大量生産品では、材料歩留まりの差がそのままコスト差になりやすいです。切粉ラボ的には、ここはかなり気になるポイントですよね。

さらに、加工硬化による強度向上もメリットになる場合があります。線材、ばね材、ねじ、引抜き材などでは、冷間加工によって引張強さや硬さが上がることを利用します。熱処理だけで強度を出すのではなく、加工履歴も含めて材料特性を作るわけです。ただし、強度が上がる一方で延性は下がりやすいので、使い方には注意が必要です。

もう一つは、省切削です。冷間鍛造や冷間圧造で部品形状をある程度作っておけば、後工程の切削は必要な面や穴だけに絞れます。これにより、加工時間、工具費、切粉処理、材料費を削減できる可能性があります。特に、同じ部品を何万個、何十万個と作る量産では、この差がかなり大きくなります。

冷間加工のメリットは、単体工程の加工費だけでなく、後工程をどれだけ減らせるかで評価すると見えやすいです。省切削、省研削、省仕上げまで含めて考えるのが実務的です。

メリットが出やすい製品

冷間加工のメリットが出やすいのは、ロット数が多く、寸法精度や表面品質が必要で、材料歩留まりが効く製品です。ボルト、ねじ、リベット、小型軸物、冷延鋼板を使うプレス部品、精密管、ばね材、端子材などは代表例です。逆に、1個だけの試作品や形状変更が多い開発品では、金型費を回収しにくいため、切削や汎用板金の方が合うこともあります。

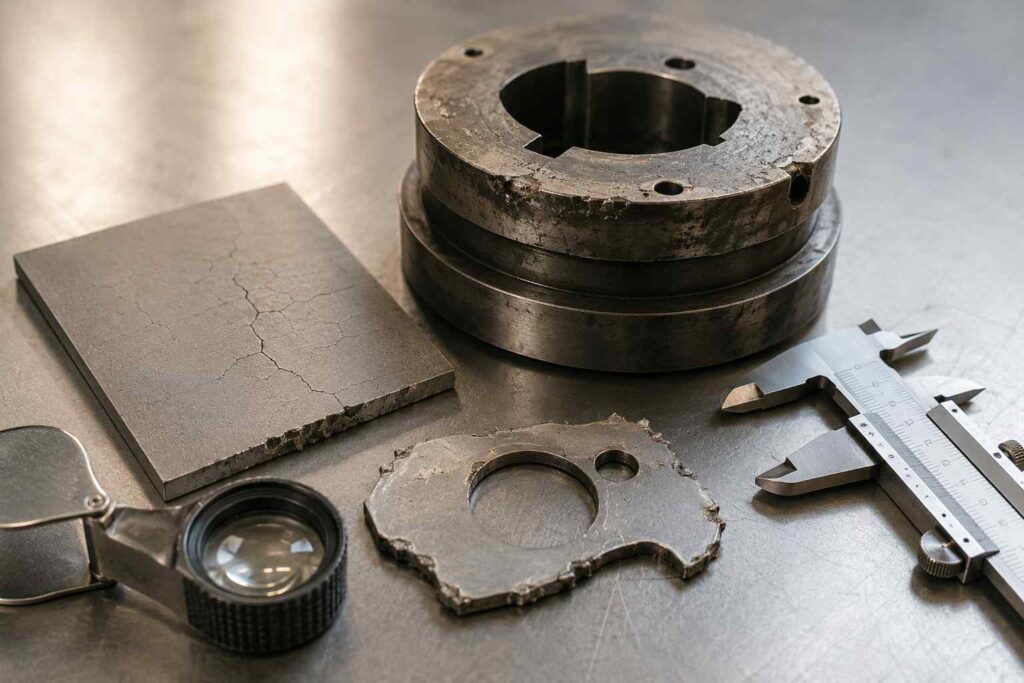

冷間加工のデメリット

冷間加工のデメリットは、加工荷重が大きいこと、金型や工具への負荷が高いこと、加工硬化で延性が下がること、残留応力が残ること、ばね戻りや割れが起きやすいことです。メリットだけを見るとかなり魅力的な加工ですが、実際の現場では、このデメリットをどう管理するかが品質とコストを左右します。

まず、冷間加工は材料を加熱しないため、変形抵抗が高くなります。変形抵抗が高いということは、加工に必要な力が大きいということです。冷間鍛造ではプレス能力や金型強度が重要になりますし、冷間引抜きでは引抜き荷重とダイス摩耗が問題になります。冷間曲げでも、高強度材になるほど必要荷重が上がり、ばね戻りも大きくなります。

金型や工具への負荷も大きいです。冷間加工では、金型表面に高い面圧と摩擦がかかります。潤滑が不十分だと、焼付き、かじり、表面荒れ、工具摩耗、金型割れが起きやすくなります。特に冷間鍛造や冷間圧造では、金型寿命が製品単価に直結します。金型が早く傷むと、段取り替え、補修、再製作、検査強化が必要になり、量産メリットが薄れてしまいます。

冷間加工は、少量試作では必ずしも有利とは限りません。専用金型が必要な工法では、金型費を回収できる生産数があるかを先に確認した方が安全です。

加工硬化による延性低下も大きな注意点です。冷間加工を進めると、材料は硬く、強くなる一方で、伸びにくくなります。そのため、追加加工で割れやすくなったり、曲げ外側にひびが入ったり、引抜き中に断線したりすることがあります。無理な加工度を避けるために、工程を分けたり、中間焼鈍を入れたり、材料を変更したりする判断が必要です。

残留応力も厄介です。冷間加工では、材料の場所によって塑性ひずみの入り方が違います。その結果、外から力を加えていない状態でも内部に応力が残ることがあります。後工程で切削、穴あけ、スリット、熱処理、溶接などを行うと、この応力が解放され、反り、ねじれ、寸法変化として出る場合があります。加工直後は良品でも、後工程で不良になるケースは珍しくありません。

また、冷間曲げではばね戻り、冷間せん断ではバリやダレ、冷間鍛造では割れや充填不足、冷間圧延では平坦度不良や表面欠陥が問題になります。つまり、冷間加工のデメリットは工法ごとに形を変えて現れます。冷間加工という大きなカテゴリだけでなく、具体的な加工方法ごとのリスクを見ることが大切です。

数値データや加工条件は、材質、板厚、径、熱処理状態、潤滑、設備、金型で大きく変わります。ここで紹介する内容はあくまで一般的な目安です。正確な情報は公式サイトをご確認ください。最終的な判断は専門家にご相談ください。

デメリットを抑える基本対策

冷間加工のデメリットを抑えるには、材料選定、加工度の分散、潤滑管理、金型Rの見直し、中間焼鈍、工程順の最適化が基本になります。割れるなら加工度を下げる、荷重が高いなら工程を分ける、焼付くなら潤滑と金型表面を見直す、反るなら応力除去や加工順を見直す。原因と対策をセットで考えると、現場での改善が進めやすくなります。

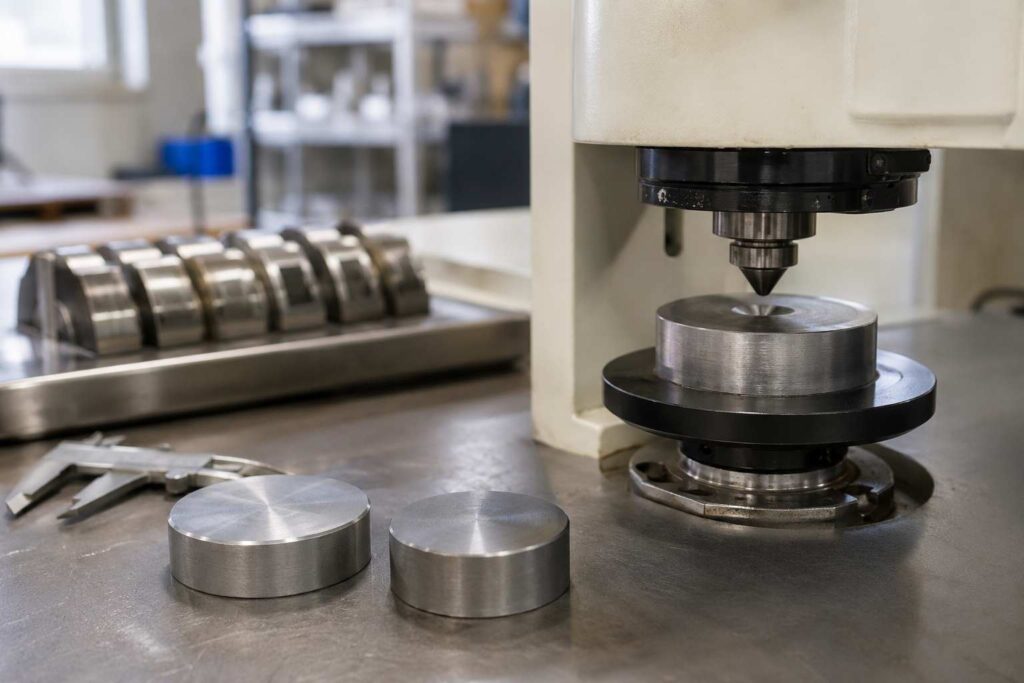

冷間加工と加工硬化

冷間加工で避けて通れないのが加工硬化です。加工硬化とは、金属を塑性変形させることで材料が硬く、強くなる現象です。冷間加工では、加工中に導入された転位や内部ひずみが残りやすいため、加工硬化が目立ちます。材料が強くなるという意味ではメリットですが、同時に割れやすくなる方向にも働くので、かなり重要な考え方です。

加工硬化が起きると、一般的に引張強さ、耐力、硬さは上がる方向に動きます。一方で、伸びや絞りは下がりやすくなります。つまり、強くなるけれど、さらに変形させる余裕は減るということです。ここ、冷間加工を理解するうえでかなり大事ですよ。

たとえば、線材を引抜くと外径精度が上がり、表面も整いやすくなりますが、同時に材料は硬くなります。冷間圧延でも、板厚を薄くしていくほど材料は硬くなり、成形性は下がる方向に動きます。冷間鍛造でも、工程が進むにつれて変形抵抗が上がり、次の工程に必要な荷重が増えることがあります。

冷間加工率の考え方は、一般的に加工前後の断面積で見ます。たとえば、加工前断面積をA0、加工後断面積をAfとすると、冷間加工率は 100 × (A0 – Af) / A0 で表せます。

加工硬化は悪いことばかりではありません。部品によっては、冷間加工で強度を上げること自体が狙いになります。ばね材、高強度線材、ねじ部品、引抜き材などでは、加工硬化によって得られる強度や硬さを活かします。熱処理だけで強度を出すのではなく、加工履歴も含めて材料特性を作るわけです。

ただし、加工硬化が進みすぎると問題が出ます。追加の曲げで割れる、引抜き中に断線する、冷間鍛造で表面割れが出る、打抜きでバリが増える、ばね戻りが大きくなる、工具摩耗が進むといったトラブルにつながります。特に高強度材やステンレス材では、加工硬化が強く出る材料もあるので注意が必要です。

加工硬化を管理する方法としては、1回あたりの加工度を下げる、複数工程に分ける、中間焼鈍を入れる、材料の調質を変える、潤滑を良くする、金型形状を見直すなどがあります。線材や棒材の引抜きでは、パススケジュールが重要です。冷間鍛造では、工程ごとの変形量を分散させることが大切です。曲げでは、曲げRを大きくしたり、曲げ方向を見直したりすることもあります。

加工硬化は、強度を上げる味方にも、割れを生む敵にもなります。冷間加工では、どこまで硬化させるか、どこで延性を回復させるかを考えることが重要です。

加工硬化を現場で見るポイント

加工硬化を現場で見るときは、硬さ、引張強さ、伸び、割れの発生位置、加工荷重の上昇を確認します。初期ロットでは問題なかったのに、材料ロットが変わったら割れた場合、素材硬さや伸びの違いが効いていることがあります。工程途中で硬さを測る、加工荷重を記録する、割れ位置を観察するだけでも、原因に近づきやすくなります。

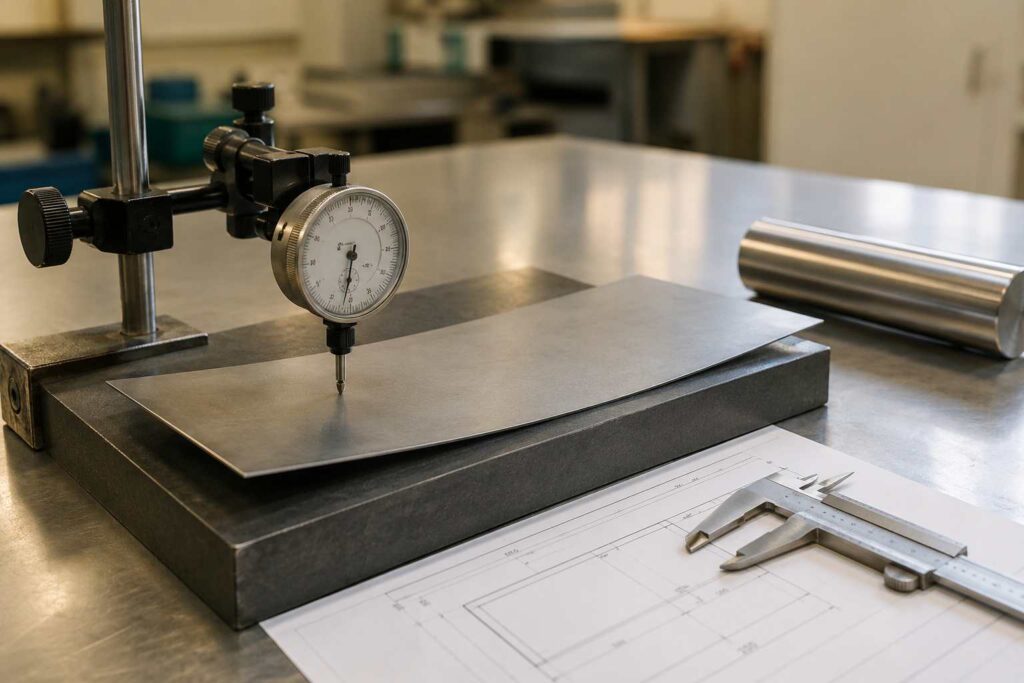

冷間加工と残留応力

冷間加工では、残留応力もかなり重要です。残留応力とは、外から力を加えていない状態でも材料内部に残っている応力のことです。冷間圧延、曲げ、打抜き、引抜き、鍛造、圧造などでは、材料の場所によって変形量が違うため、内部に応力が残りやすくなります。見た目ではわかりにくいですが、後工程で不良の原因になることが多いです。

残留応力が問題になるのは、後から形が動くからです。加工直後は寸法が合っていても、切削で片側を削る、穴を開ける、スリットを入れる、熱を加える、表面処理をする、といった後工程で応力のバランスが崩れると、反りやねじれ、寸法変化が出ることがあります。ここ、精密部品では本当に気になりますよね。

板金では、曲げ後の壁そり、キャンバー、角度変化として現れることがあります。冷間圧延材では、スリットやエッチング後に反りが出ることがあります。引抜き棒材では、切削後に曲がりが出ることもあります。冷間鍛造品では、トリミングや穴あけ後に寸法が動く場合があります。つまり、残留応力は工法を問わず、後工程まで影響する問題です。

冷間加工材を精密部品に使う場合は、加工直後の寸法だけでなく、後工程での応力解放まで見ておく必要があります。最終検査で合えば良いのではなく、使用中や追加加工後の安定性も大切です。

残留応力の原因は、材料内部の塑性ひずみ分布が均一ではないことです。曲げでは外側が引張、内側が圧縮になり、板厚方向で応力状態が変わります。せん断では、切口付近に大きな塑性変形が集中します。冷間圧延では、表層と内部でひずみの入り方が違うことがあります。引抜きでは、表面側と中心側で応力状態が変わることがあります。

対策としては、工程順の見直し、応力除去焼鈍、レベリング、矯正、左右対称に削る加工手順、荒加工後の休ませ、拘束条件の最適化などがあります。精密部品では、荒加工で大きく材料を取ったあとに一度応力を抜き、最後に仕上げ加工を行う考え方が有効です。板金では、曲げ順や抜き順を変えるだけで反りが変わることもあります。

残留応力は数値で簡単に見えないため、現場では「なんとなく曲がる」「ロットで癖が違う」「加工後に寸法が逃げる」といった形で出てきます。こういう場合は、加工条件だけでなく、素材の製造履歴、圧延方向、引抜き状態、矯正履歴、熱履歴まで疑う必要があります。

残留応力が疑われる症状

残留応力が疑われる症状としては、切削後に反る、穴あけ後に寸法がずれる、スリット後に開く、曲げ後に角度が安定しない、熱処理後にねじれる、ロットごとに変形傾向が違う、といったものがあります。対策は一つではありませんが、まずは工程ごとの変形を記録し、どのタイミングで形が動くのかを確認することが大事です。

冷間加工とは何かのまとめ

冷間加工とは、金属を再結晶温度未満、実務では主に常温付近で塑性変形させる加工の総称です。冷間圧延、冷間鍛造、冷間引抜き、冷間曲げ、冷間せん断、冷間圧造などが代表的な工法になります。切削や研削のように材料を削って形を作る加工ではなく、材料を押す、引く、曲げる、延ばす、打ち抜くことで形を作るのが特徴です。

冷間加工の強みは、寸法精度が高く、表面状態が良く、材料歩留まりを高めやすく、後工程の切削を減らしやすいことです。さらに、加工硬化によって強度を上げられる場合もあります。冷延鋼板、みがき棒鋼、精密管、ボルト、ねじ、シャフト、小型鍛造品、板金部品など、製造業のいろいろな場面で冷間加工は使われています。

一方で、冷間加工には制約もあります。加工荷重が大きく、金型や工具への負荷が高くなります。加工硬化で延性が下がり、割れやすくなることもあります。残留応力によって、後工程で反りやねじれが出ることもあります。冷間曲げではばね戻り、冷間せん断ではバリ、冷間鍛造では表面割れや充填不足、冷間引抜きでは断線や表面疵が問題になることがあります。

冷間加工とは、高精度・良好表面・省切削を狙える一方で、荷重・金型・加工硬化・残留応力の管理が欠かせない加工です。

製造業で冷間加工を選ぶときは、加工方法の名前だけで決めない方がいいです。どんな形状を作るのか、どのくらいの精度が必要か、どれくらい量産するのか、後工程で何をするのか、材料費と金型費のバランスはどうかまで見て、冷間加工、熱間加工、温間加工、切削加工、研削加工を組み合わせて考えるのが現実的です。

特に量産品では、冷間加工で形状を作り込み、切削や研削を最小限にする考え方が有効です。逆に、少量試作や設計変更が多い部品では、金型費が重くなるため、切削や汎用板金の方が合理的なこともあります。冷間加工は強い加工ですが、使いどころを間違えるとコストが下がらないので注意したいですね。

判断項目	冷間加工が向きやすい条件	注意したい条件
精度	高い寸法精度や表面品質が必要	後工程で応力解放による変形が出る場合
ロット	中量産から大量産	少量試作や頻繁な形状変更
材料	塑性変形に耐えられる延性がある	硬すぎる材料、割れやすい材料
コスト	省切削・高歩留まりで総コストを下げられる	金型費や前処理費が回収できない場合
品質	加工条件を安定管理できる	潤滑、金型摩耗、残留応力の管理が難しい場合

なお、この記事で紹介した数値や考え方は、あくまで一般的な目安です。材料規格、設備仕様、金型条件、熱処理条件、安全基準などは案件ごとに変わります。正確な情報は公式サイトをご確認ください。最終的な判断は専門家にご相談ください。
