こんにちは、切粉ラボ運営者のＭakaです。切削加工でバリが出ると、寸法が合わない、組み付けで引っかかる、バリ取りに時間を取られるなど、地味だけどかなり厄介ですよね。しかもバリは、加工後に見つかることが多いので、気づいたときには手直し、再検査、納期調整まで一気に増えることがあります。
切削加工のバリ原因を調べているあなたは、切削条件を変えればいいのか、工具摩耗が悪いのか、切削速度や送り、切込み深さをどう見直せばいいのかで迷っているかもしれません。実際の現場でも、バリが出たから送りを下げる、回転数を上げる、工具を替える、バリ取りを追加する、といった対応が先に走りがちです。
ただ、バリは原因を分けて見ると、かなり整理しやすい現象です。工具が材料をきれいに切り離せず、被削材の一部が塑性変形してエッジに残ることで発生します。特に、抜けバリ、入口バリ、出口バリ、側面バリ、内径バリは、材料特性、すくい角、先端角、刃先半径、構成刃先、びびり、振れ、切りくず排出、切削油、内部給油、ダウンカット、捨て板、ワーク固定、バリ取り方法、検査基準まで含めて見る必要があります。
この記事では、現場でよく起きるバリの原因を、ドリル加工やエンドミル加工の例も交えながら整理します。単にバリ取り方法を並べるのではなく、なぜバリが出るのか、何を優先して確認すればいいのか、どの対策が現場で使いやすいのかまで掘り下げます。読み終わるころには、何から確認すればいいか、どの対策を優先すべきかがかなり見えやすくなるかなと思います。
切削加工のバリ原因を知る
まずは、バリがどういう現象なのかを整理していきます。原因をつぶすには、入口側で出ているのか、出口側で出ているのか、工具摩耗なのか、条件なのかを分けて考えることが大事です。ここをあいまいにしたまま対策すると、送りを下げたのに改善しない、工具を替えたのに再発する、バリ取り工数だけ増える、という流れになりやすいですよ。

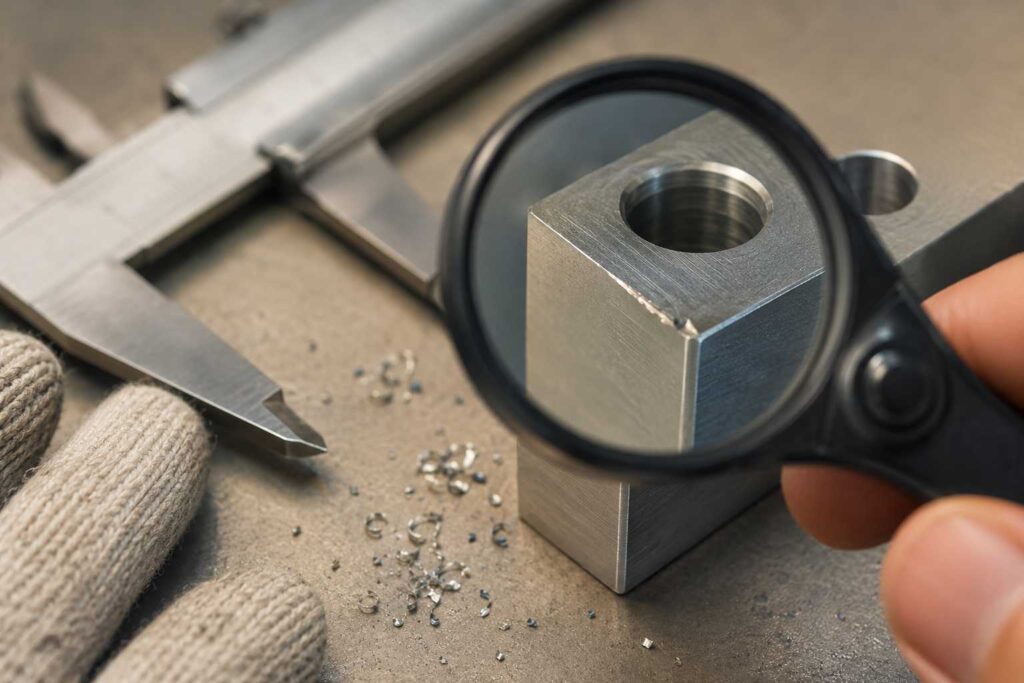

バリとは何か
バリとは、加工後のワークのエッジや穴の出口などに残る、設計上は不要な突起のことです。切削加工では、工具が材料を削るときに、材料の一部が切りくずとして完全に分離されず、端部に押し出されたり、曲げられたりして残ります。ぱっと見ると小さなめくれに見えても、根元が厚いバリはかなりしぶとく、後工程で取るのに時間がかかります。
現場ではバリとカエリをまとめて呼ぶことも多いですが、実務上はエッジ外側に残った不要な材料として考えると分かりやすいです。たとえば、穴あけ後の裏面に出るギザギザ、フライス加工後の側面に残る薄いめくれ、旋削後の端面に残る薄い突起、交差穴の内側に残る取りにくい突起などが代表例ですね。形状は似ていても、発生位置や根元厚みが違うと、原因も対策も変わります。
バリが問題になるのは、見た目が悪いからだけではありません。組み付け不良、寸法測定の誤差、摺動部の傷、異物混入、作業者のけが、後工程の工数増加につながります。特に精密部品や流体系部品では、わずかな内径バリでもトラブルの原因になることがあります。油圧回路、空圧部品、医療機器、半導体関連部品のように、異物や引っかかりを嫌う部品では、バリはかなり重要な品質項目です。
バリは品質問題と工程問題の両方
バリは、製品品質の問題であると同時に、工程設計の問題でもあります。加工後に毎回バリ取りをすれば一見解決したように見えますが、バリの発生量が大きいままだと、作業時間が増え、作業者による仕上がり差も出ます。さらに、バリ取りで必要以上にエッジを削ってしまうと、面取り過多や寸法不良につながることもあります。
だからこそ、バリ対策では「取る」より先に「出にくくする」考え方が大切です。工具、条件、材料、切りくず排出、治具、検査基準をセットで見て、発生そのものを小さくしておく。そうすると、後工程のバリ取りは最小限で済み、品質も安定しやすくなります。
バリ対策では、単にバリ取りを頑張るよりも、まず加工段階でバリを出にくくする考え方が重要です。加工で発生量を抑えて、後工程で仕上げる。この順番が安定します。
なお、図面上でエッジやバリをどう指示するかは、現場だけの感覚で決めるより、JIS規格の考え方も確認しておくと安心です。製図上のエッジ指示やバリに関係する表現を確認したい場合は、出典：日本産業標準調査会「JIS検索」で、JIS B 0051などの関連規格を検索して確認できます。

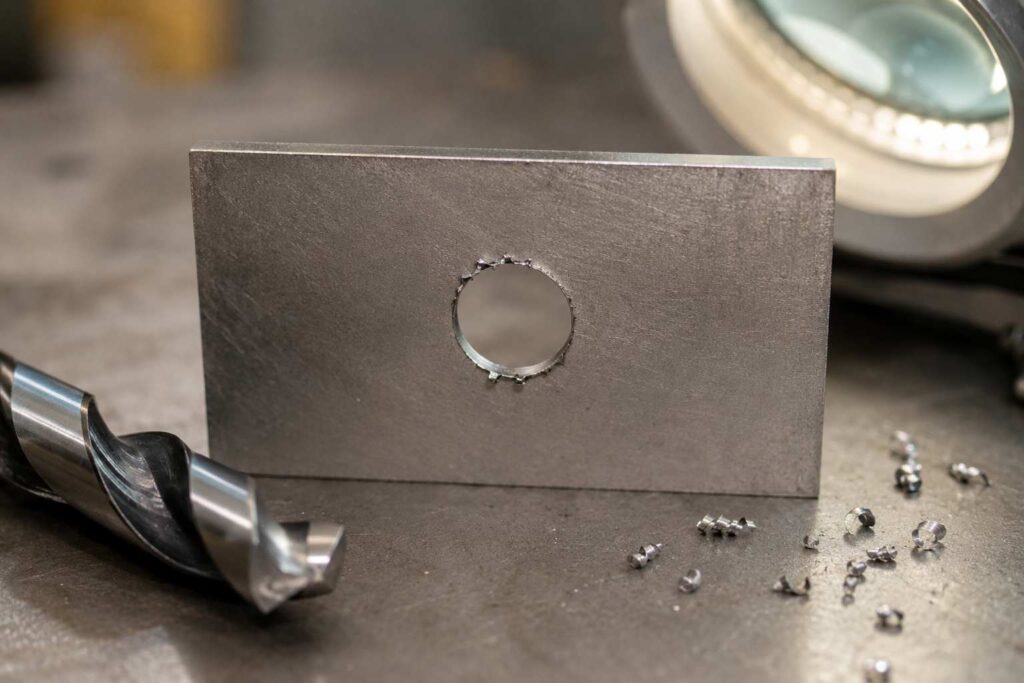

入口バリと出口バリ
入口バリと出口バリは、同じバリでも発生メカニズムが違います。入口バリは、工具がワークに食い付く瞬間に、刃先近くの材料が局所的に変形して発生するバリです。比較的小さく済むことも多いですが、刃先が鈍い、送りが大きい、工具の食い付きが不安定な場合は目立ちやすくなります。穴あけなら穴の表側、フライスなら切削開始側のエッジに出ることが多いです。
一方で出口バリは、工具がワークを抜ける直前に発生します。工具が材料を最後まできれいに切り離す前に、残った薄い部分が外側へ曲げられたり、押し出されたりすることで大きなバリになります。ドリル加工の裏面に出る抜けバリは、この代表例です。出口側は材料の支えがなくなるため、切削というより曲げや引きちぎりに近い挙動が出やすくなります。
入口と出口では対策が違うので、最初にどちら側にバリが出ているかを確認するのが大切です。入口側なら食い付き条件や刃先の切れ味、出口側なら抜け際の送り、捨て板、先端角、ワーク支持を優先して見ます。ここを間違えると、入口バリに捨て板を追加しても効果が薄い、出口バリに食い付き条件だけをいじっても改善しにくい、ということになります。
発生位置で原因を切り分ける
バリの切り分けでおすすめなのは、まずワークを手に取って、バリの位置を四つに分けることです。入口側、出口側、側面、内径や交差部です。たとえば、入口側だけにバリがあるなら、工具の食い付き、表面硬さ、切削開始時の送り、刃先の鋭さが疑わしいです。出口側だけなら、抜け際の送り、ワークの裏面支持、工具先端形状が優先です。
側面全体にバリが続く場合は、工具摩耗、切削方向、ダウンカットかアップカットか、径方向切込み、びびり、振れを見ます。内径や交差穴の奥にバリが残る場合は、工具のアクセス、持ち替え加工の軸ずれ、後工程の除去方法まで考える必要があります。ここ、かなり現場で差が出るところです。
| バリの位置 | 疑いやすい原因 | 優先して見る対策 |
|---|---|---|
| 入口側 | 食い付き不良、刃先鈍化、送り過大 | 入口送り低減、工具交換、すくい角見直し |
| 出口側 | 抜け際の曲げ、支持不足、スラスト過大 | 出口送り低減、捨て板、先端角変更 |
| 側面 | 摩耗、切削方向、びびり、刃先半径 | ダウンカット、工具交換、切込み分割 |
| 内径・交差部 | 軸ずれ、切りくず残り、アクセス不足 | 裏面取り、流体研磨、工程順見直し |
つまり、バリは「大きいか小さいか」だけでなく、「どこに、どの向きで、どんな根元で出ているか」を見るのがポイントです。バリの写真を残しておくと、条件変更前後の比較もしやすくなりますよ。

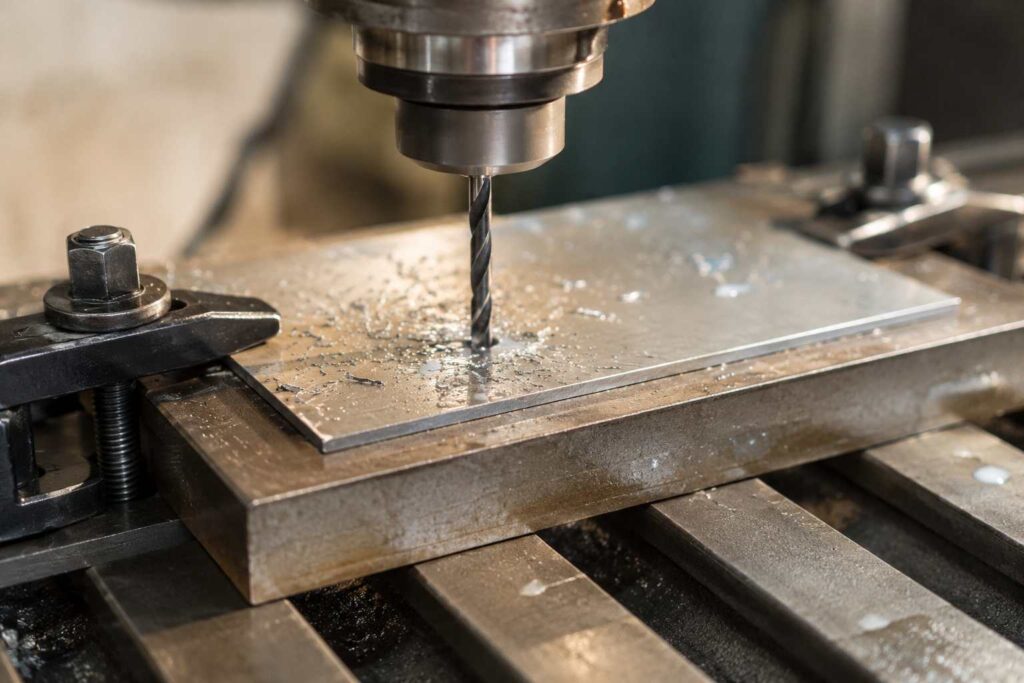

抜けバリの発生理由
抜けバリは、ドリル加工や貫通穴加工で特に多いトラブルです。ドリルがワークを貫通する直前、穴の出口側にはまだ薄い材料が残っています。この薄い部分が切削される前にスラスト荷重で押されると、材料が裏側へ曲がり、ロールオーバー状に残ります。いわゆる、穴の裏側に傘のようにめくれたバリが出る状態ですね。
ドリルは中心部の周速がほぼゼロに近く、中心付近では切るというより押しつぶす成分が強くなります。そのため、薄板、軟らかいアルミ、延性の高いステンレス、非対称な抜け形状では、抜けバリが大きくなりやすいです。特に薄板では、板厚そのものがワークを支える力に関係するため、少しの送り過大や工具摩耗でも裏側がめくれやすくなります。
抜けバリ対策でまず見るべきなのは、出口直前の送りです。貫通直前だけ送りを落とすと、材料を押し曲げる力を抑えやすくなります。加工時間を気にして全域を高速送りにしたくなる気持ちは分かりますが、抜け際だけは別物として扱ったほうが安定します。NCプログラムで出口手前から送りを切り替えられるなら、まず試す価値があります。
ドリル先端形状も重要
さらに、先端角の大きいドリル、180度に近いフラットドリル、段付きドリル、ろうそく研ぎ、捨て板や同材バックアップも有効です。先端角が大きいと、抜け際で中心から一気に押し抜くような挙動を抑えやすくなります。フラットドリルは、底面を平らに加工したい場合だけでなく、抜けバリを小さくしたい場面でも候補になります。
ただし、工具を変えれば必ず改善するわけではありません。剛性が低い機械や長い突出しでは、先端形状を変えても振れやびびりでバリが残ることがあります。また、切りくず排出が悪いと、穴の中に切りくずが詰まり、出口付近で再切削や溶着が起きやすくなります。抜けバリを見るときは、工具、送り、支持、排出をセットで見てください。
薄板の穴あけでは、ワークの裏側を支えるだけでも抜けバリがかなり変わることがあります。工具条件だけでなく、支持の有無もセットで見てください。特に量産前の試作段階では、捨て板あり・なしを比較しておくと判断しやすいです。
抜けバリは、発生後に裏面を手作業で取ると工数が増えやすいバリです。しかも裏面は検査しづらく、内径側に残ると見落としやすいです。だからこそ、工程設計の時点で出口側の支持、送り低減、工具選定を入れておくのがかなり大事ですよ。

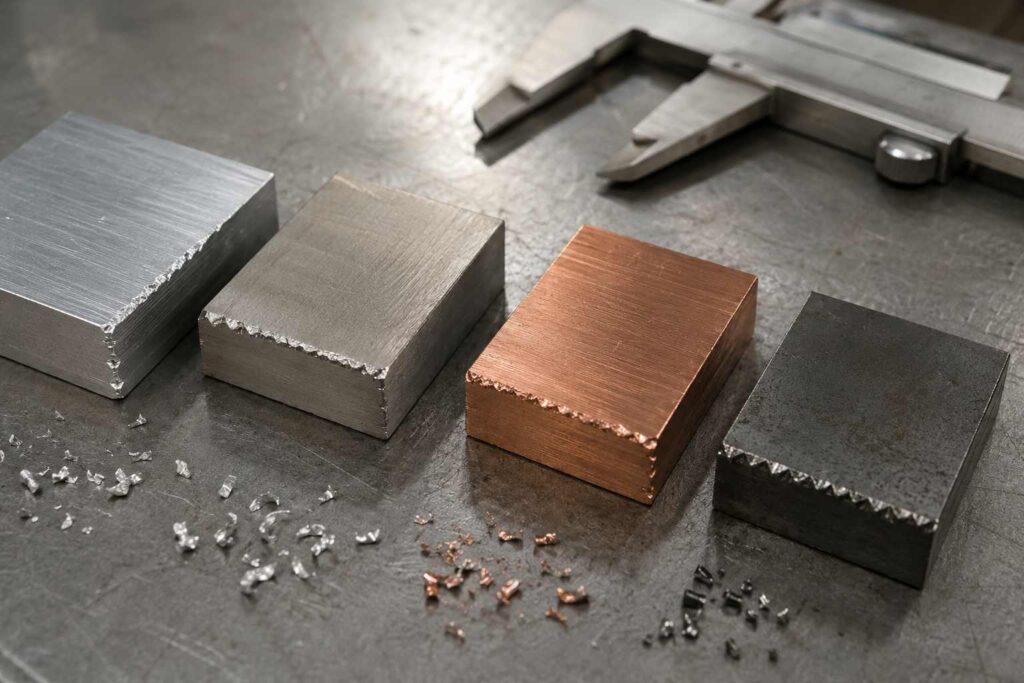

材料特性とバリ
バリの出やすさは、材料によって大きく変わります。一般的に、延性や靭性が高い材料は、切削点の近くで材料が伸びやすく、切りくずとして分離する前に塑性流動しやすいです。その結果、強くて取れにくいバリになりやすい傾向があります。つまり、柔らかい材料だから楽に削れる、とは限らないんですよ。
アルミや銅のような軟らかい材料は、切りくずが粘りやすく、工具に溶着したり、切りくずが再切削されたりするとバリが増えます。アルミは高速加工しやすい一方で、切りくず排出が悪いと一気に加工面が荒れたり、エッジにむしれたようなバリが出たりします。銅や無酸素銅のような材料では、粘りの強さによって微細なバリが残りやすくなります。
ステンレスやチタンのような難削材では、加工硬化、発熱、構成刃先、工具摩耗が重なり、バリが安定しにくくなります。ステンレスは加工硬化しやすく、工具がこすった部分が硬くなり、次の刃でさらに切りにくくなることがあります。チタンは熱伝導が低く、刃先に熱がこもりやすいため、摩耗や欠損、溶着に注意が必要です。
脆い材料は欠けにも注意
逆に、脆い材料では大きな延性バリよりも、小さな欠けやコバ欠けとして現れることがあります。バリを小さくしようとして条件を強くしすぎると、バリは減ったけれどエッジが欠けた、という別の不良につながることもあります。ここはけっこう大事です。バリだけを見て条件を決めるのではなく、面粗さ、寸法、欠け、工具寿命も一緒に見てください。
つまり、バリ対策は材料ごとに考える必要があります。同じ工具、同じ切削条件で全材料を処理するという発想だと、どこかで無理が出やすいです。炭素鋼、ステンレス、アルミ、銅、チタン、高硬度材では、切れ味、刃先強度、クーラント、切りくず排出の優先度が変わります。
| 材料の傾向 | 出やすい問題 | バリ対策の方向性 |
|---|---|---|
| アルミ・銅 | 溶着、むしれ、長い切りくず | 鋭利な刃先、排出強化、エアブロー |
| ステンレス | 加工硬化、構成刃先、粘いバリ | 冷却潤滑、摩耗管理、送りの最適化 |
| チタン | 発熱、工具摩耗、びびり | 湿式加工、高剛性、専用工具 |
| 高硬度材 | 欠け、チッピング、振動 | 小切込み、剛性確保、刃先強度重視 |
材料別の条件は、工具メーカーの推奨値や社内標準を起点にしてください。ここで紹介する考え方は一般的な目安であり、実際の条件は機械剛性、工具径、突出し、クーラント環境で変わります。

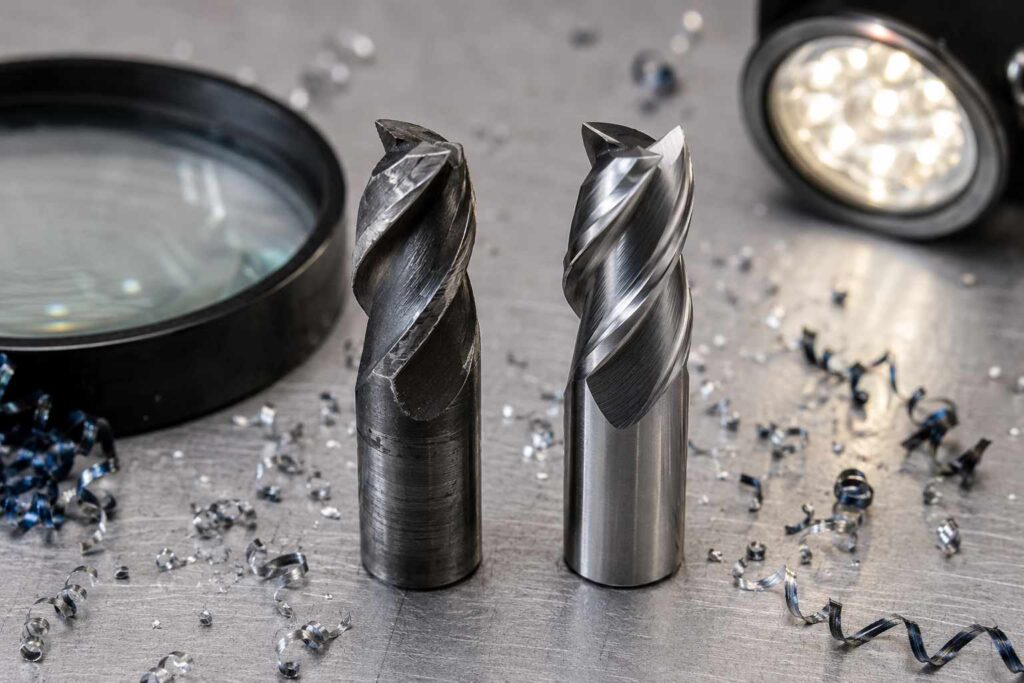

工具摩耗と刃先形状
切削加工のバリ原因で、かなり優先度が高いのが工具摩耗です。刃先が摩耗すると、材料をスパッと切る力が落ち、押しつぶしや擦りの成分が増えます。その結果、切りくずとして分離しきれなかった材料がエッジに残りやすくなります。現場でよくあるのが、朝イチの加工ではバリが少ないのに、夕方になるとバリが増えるパターンです。これは工具寿命とバリ発生がつながっている可能性が高いです。
特に確認したいのは、逃げ面摩耗、コーナ摩耗、刃先の欠け、構成刃先、溶着です。加工初期は問題なかったのに、加工個数が増えるにつれてバリが大きくなる場合は、工具摩耗がかなり怪しいです。工具の刃先を目視だけで判断すると見落としやすいので、できればルーペやマイクロスコープで定期的に確認するといいですよ。
刃先形状では、すくい角、刃先半径、ノーズR、コーナR、先端角が効きます。すくい角が小さすぎると切削抵抗が増え、刃先半径やノーズRが大きすぎると材料を押し広げる作用が強くなります。側面バリが厚く、根元がしぶとい場合は、刃先半径やコーナRの見直しも候補に入ります。
鋭利な刃先と刃先強度のバランス
バリを減らすだけなら、鋭利な刃先や大きめのすくい角は有利に働きやすいです。切削抵抗が下がり、材料がせん断されやすくなるからです。ただし、刃先を鋭くしすぎると、欠けやチッピングのリスクが増えます。断続切削、硬い材料、深い切込み、剛性不足の条件では、鋭利さよりも刃先強度を優先したほうが安定することもあります。
つまり工具選定では、切れ味だけを見るのではなく、加工方法と材料に合わせて考える必要があります。アルミや銅では切れ味と排出性を重視し、ステンレスでは溶着しにくいコーティングや適切なすくい角を重視し、チタンでは高剛性と耐欠損性を重視する、といった具合です。
バリが突然増えたときは、切削条件を大きく変える前に、まず新品工具で同じ条件を再確認すると切り分けが早いです。新品で改善するなら、条件より工具寿命管理を見直すほうが近道かもしれません。
工具寿命の管理では、単に何個加工したら交換するという管理だけでなく、バリ高さやバリ取り時間の変化も指標に入れると実務的です。たとえば、100個目からバリ取り時間が増えるなら、工具が完全に欠ける前でも交換タイミングを早めたほうが、総コストでは安くなることがあります。

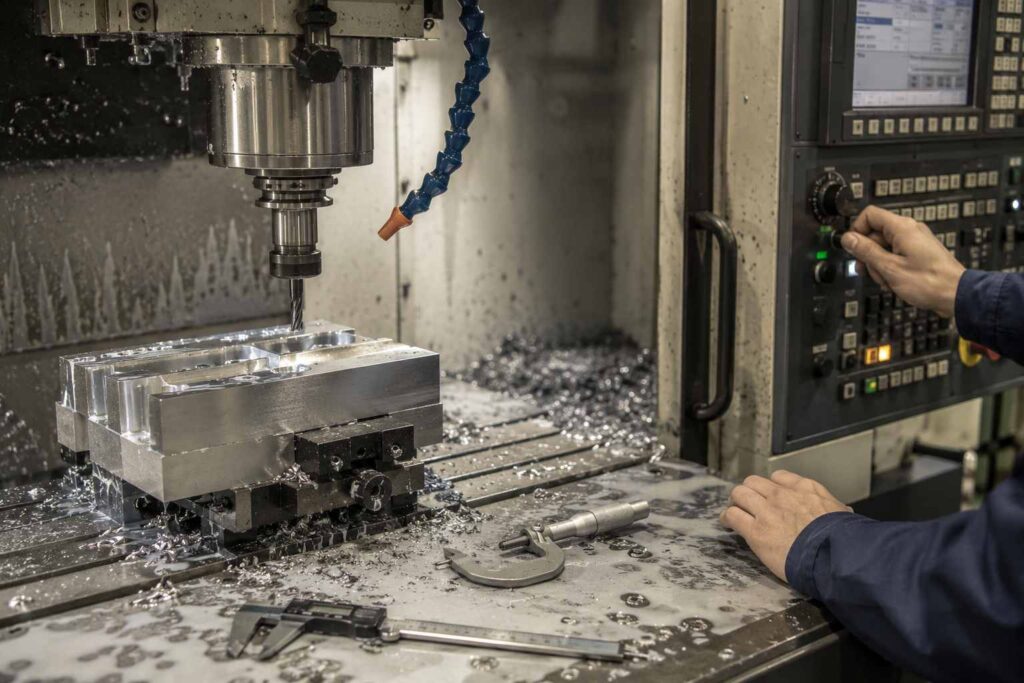

切削条件の見直し
切削条件では、切削速度、送り、切込み深さ、径方向切込み、1刃当たり送りがバリに大きく関係します。バリが大きいとき、まず疑いたいのは送り過大と切込み過大です。どちらも切削力を増やし、材料を外へ押し出す力を強めます。特に出口バリや側面バリでは、この切削力の大きさがかなり効いてきます。
切削速度は少し注意が必要です。速度を上げることでせん断角が大きくなり、短期的にはバリが減ることがあります。ただし、速度を上げすぎると発熱や工具摩耗が進み、長い目で見るとバリが増える場合もあります。ここは単純に高速化すれば解決、とは言い切れません。加工直後のバリだけでなく、工具寿命の後半でどうなるかまで見るのが大事です。
現場で調整するなら、まず送りを下げる、次に切込みを分ける、最後に回転数を探る順番が扱いやすいです。ドリルの抜け際だけ悪いなら、加工全体の送りを落とすのではなく、出口直前だけ送りを下げる方法もあります。全体のサイクルタイムを落とさずにバリを抑えたいなら、局所的な条件変更がかなり有効です。
送りを下げれば必ず良いわけではない
ここで注意したいのが、送りを下げすぎると工具が材料を切らずにこする状態になることです。こすりが増えると発熱、加工硬化、構成刃先、面粗さ悪化につながり、結果としてバリが増えることがあります。特にステンレスやチタンでは、過少送りが逆に不安定な加工を招くこともあります。
そのため、送りを下げるときは、1刃当たり送りで見てください。回転数と刃数に対して送りが適正かを確認し、工具メーカーの推奨範囲から大きく外れていないかを見ます。バリだけを見て極端に送りを落とすのではなく、切りくずがきちんと出ているか、音が安定しているか、面粗さが悪化していないかも一緒に確認します。
| 見直す項目 | バリへの影響 | 主な対策 |
|---|---|---|
| 送り | 大きいほど押しつぶしが増えやすい | 入口・出口付近で送りを下げる |
| 切込み深さ | 大きいほど切削力が増えやすい | 荒加工と仕上げ加工を分ける |
| 切削速度 | 低すぎると切れ味不足、高すぎると摩耗増 | 工具寿命込みで最適化する |
| 1刃当たり送り | 小さすぎても擦りやびびりが出る場合がある | 工具径と刃数に合わせて再設定する |
| 径方向切込み | 大きいほど工具負荷と側面バリが増えやすい | aeを小さくして複数回に分ける |
条件変更では、一度に複数項目を変えすぎないのがコツです。送り、切込み、回転数を同時に変えると、何が効いたのか分かりにくくなります。
切削加工のバリ原因と対策
ここからは、原因別に具体的な対策を見ていきます。ドリル加工、エンドミル加工、切りくず排出、びびり、ワーク固定、バリ取りまで、現場で確認しやすい順番で整理します。バリはひとつの対策で完全に消すというより、複数の小さな改善を組み合わせて安定させるものだと考えると取り組みやすいです。
ドリル加工の対策
ドリル加工のバリ対策で最初に見るべきなのは、抜け際の切削力です。出口側で大きな抜けバリが出る場合、貫通直前に材料が薄くなり、ドリルのスラスト荷重で裏側へ押し出されています。ここを抑えるには、出口直前の送り低減が効果的です。特に貫通穴では、穴が抜ける最後のわずかな区間だけ条件を変えるだけでも、バリの高さやめくれ方が変わることがあります。
次に、ドリルの先端形状を見ます。一般的なドリルで抜けバリが安定して出るなら、先端角の大きいドリルやフラットドリルを検討します。先端角が大きいほど、抜け際で一気に中心から押し抜く感じが減り、外周側での材料のめくれを抑えやすくなります。段付きドリルや座ぐりと組み合わせる場合は、工程全体でどのエッジにバリが残るかを見てください。
さらに、薄板や柔らかい材料では捨て板が有効です。ワーク裏面に支えがあると、材料が自由に曲がりにくくなります。特にアルミ、銅、薄板ステンレスでは、同材のバックアップ材を使うとバリ形状が安定しやすいです。捨て板が密着していないと効果が落ちるため、クランプ状態や面の清掃も忘れないようにしてください。
穴加工では切りくず詰まりも見る
ドリル加工では、切りくず排出も重要です。穴の中に切りくずが詰まると、刃先が切りくずを巻き込み、加工面を傷つけたり、出口側で余計な押し出しを起こしたりします。深穴や小径穴では、外部給油だけでは切れ刃までクーラントが届きにくいことがあります。その場合は、内部給油、ステップ加工、エアブロー、切りくず形状の見直しを検討します。
ドリルの摩耗も忘れないでください。チゼル部や外周刃が摩耗すると、スラストが増え、抜けバリが大きくなります。見た目にはまだ削れそうでも、バリ取り時間が増えているなら、工具交換タイミングとしては遅いかもしれません。加工数、バリ高さ、穴径、面粗さ、スラスト音をセットで見て、交換基準を作ると安定します。
ドリル加工の抜けバリは、送り、先端形状、裏面支持、切りくず排出の四つをセットで見ると改善しやすいです。
なお、穴加工のバリや面粗度不良まであわせて見直したい場合は、リーマ加工のトラブル原因と対策大全も参考になります。リーマ加工では、芯ずれや振れ、切りくず詰まり、クーラント供給などが穴径・面粗度・バリ発生に関係します。ドリル加工後の仕上げ工程まで含めて原因を切り分けたいときに読んでみてください。

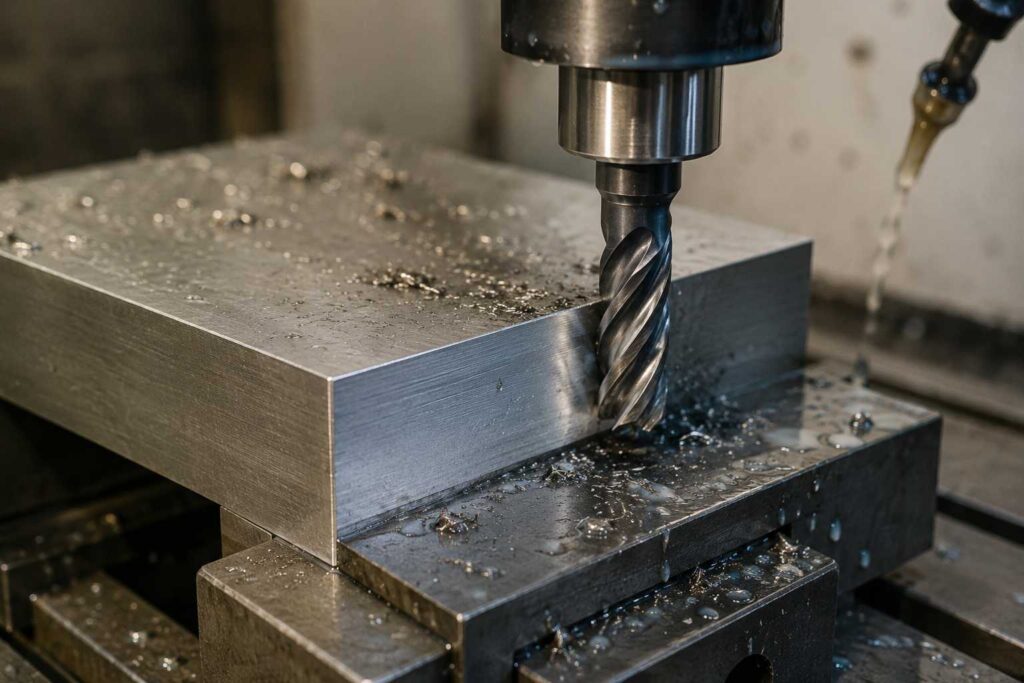

エンドミルとダウンカット
エンドミル加工で側面バリが出る場合は、工具摩耗、切削方向、切込み、びびり、切りくず排出をまとめて確認します。特に側面バリは、根元が厚いと後工程で取りにくくなります。見た目は薄くても、根元がしっかり残っているバリは厄介です。スクレーパーでなでても残る、ブラシで取れない、面取り量を増やすと寸法に影響する、という流れになりやすいです。
エンドミルでは、一般的にダウンカットのほうがバリを抑えやすい場面があります。ダウンカットでは刃が厚い切りくずから入り、薄く抜けていくため、加工面を押しつぶしにくく、エッジのめくれを抑えやすいです。ただし、機械や治具の剛性が低い場合、食い込みや振動が出ることもあるため注意が必要です。特に古い機械やバックラッシが大きい環境では、ダウンカットへの切り替えは慎重に確認してください。
また、一発で深く削るより、荒加工と仕上げ加工に分けたほうがバリを抑えやすいです。溝加工では、先に浅い溝を作ってから仕上げる多段切削が効くことがあります。バリを減らす加工順序を設計するという視点が大事ですね。大きな切込みで一気に形状を出すより、最終エッジにかかる負荷を小さくしたほうが、バリの根元を薄くしやすいです。
工具経路で出口をコントロールする
エンドミル加工では、どこから刃が入り、どこで抜けるかも重要です。バリが特定のエッジだけに出るなら、そのエッジが工具の出口になっている可能性があります。輪郭加工では、加工順序や進入方向を変えるだけで、バリが出る位置を重要でない側へ逃がせることがあります。これは設計変更なしでできることもあるので、けっこう実用的です。
側面バリが強い場合は、径方向切込みを減らす、仕上げ代を適正化する、仕上げ工具を分ける、刃数やねじれ角を変える、不等分割工具を使う、といった選択肢があります。特にアルミでは切りくず排出性の高い工具、ステンレスでは溶着しにくい刃形やコーティング、チタンでは高剛性でびびりにくい工具が候補になります。
ダウンカットは有効な場面が多いですが、機械剛性や治具剛性が不足していると食い込みや振動につながることがあります。必ず実機で音、振動、寸法、工具負荷を確認してください。
エンドミルのバリは、工具経路と条件の影響が大きいです。工具を交換しても同じ場所に同じバリが出るなら、工具の性能だけでなく、パスの出口、切削方向、仕上げ代の残し方を疑ってみるといいですよ。

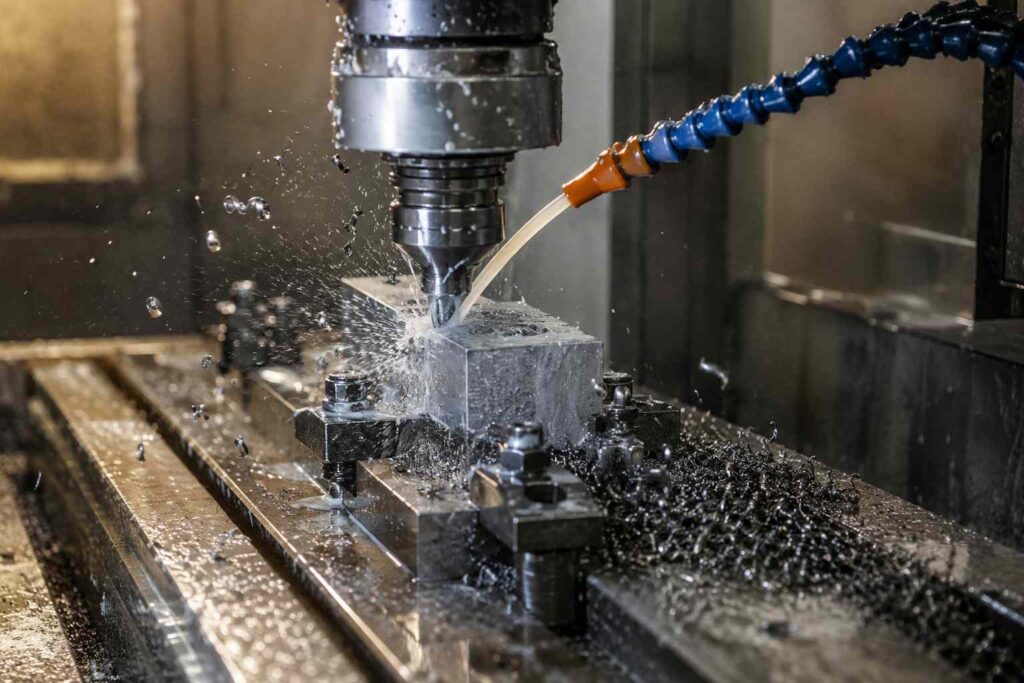

切りくず排出と切削油
切りくず排出が悪いと、バリは一気に悪化します。切りくずが工具に巻き付く、穴の中で詰まる、加工面に噛み込む、再切削されると、刃先が本来の切れ味を発揮できません。その結果、エッジに材料が残りやすくなります。切りくずは加工後に捨てるものではなく、加工中の品質を左右する重要な観察対象です。
切削油やクーラントの役割は、冷却だけではありません。潤滑、凝着防止、切りくず搬送、構成刃先の抑制にも関係します。ステンレスやチタンのように溶着しやすい材料では、切削点に確実にクーラントを届かせることが重要です。工具に溶着が出ると、刃先形状が実質的に変わり、切れ味も寸法も不安定になります。
ドリルや深穴加工では、内部給油が効く場合があります。外からクーラントをかけても、肝心の切れ刃付近まで届かなければ効果が落ちます。アルミ加工では、エアブローで切りくずを強制排出するだけでも、バリや傷の発生が変わることがあります。特にポケット加工や溝加工では、切りくずが逃げ場を失いやすいので注意です。
切りくずの形を見る
バリが増えたときは、加工品だけでなく切りくずも見てください。長くつながった切りくず、青く変色した切りくず、細かく砕けすぎた切りくず、工具に絡み付いた切りくずは、何かしらの不安定要因を示していることが多いです。切りくずが安定して短く分断され、加工点からきれいに排出されているなら、バリも安定しやすくなります。
切削油の種類も、材料や加工方法に合わせる必要があります。水溶性クーラントは冷却性に優れ、油性切削油は潤滑性に優れる傾向があります。ただし、最適な選択は材料、工具、機械、環境、安全管理によって変わります。現場では、油剤を変える前に、まず濃度、供給量、ノズル位置、フィルター詰まり、ポンプ圧を確認するのが現実的です。
クーラントは量よりも切削点に届いているかが重要です。ノズル位置、圧力、エアブロー方向を見直すだけで改善するケースもあります。見た目にはかかっていても、工具回転や切りくずに邪魔されて刃先へ届いていないことがあります。
切りくず排出と切削油は、バリ対策の中でも見落とされやすい部分です。工具や条件を変える前に、切りくずがどこへ流れているか、クーラントがどこに当たっているかを観察するだけで、原因が見えてくることがありますよ。
びびりと振れの改善
びびりや振れがあると、工具が一定の厚みで材料を切れなくなります。切り取り厚さが周期的に変動し、部分的に未切削が残ったり、工具が材料をこすったりします。その結果、バリ、面粗さ悪化、寸法ばらつきが同時に出やすくなります。バリだけでなく、加工音が変、面に周期的な模様がある、工具寿命が短いという症状があれば、びびりや振れを疑ってください。
まず確認したいのは、工具の突出し長さです。突出しが長いほど工具はたわみやすく、振動しやすくなります。できるだけ短突出しにし、高剛性ホルダを使い、工具の振れを測定しておくと原因が見えやすくなります。工具径に対して突出しが長い条件では、切削条件を弱めても根本的に安定しないことがあります。
エンドミルでは、不等分割や不等リードの工具がびびり対策に効く場合があります。切れ刃が等間隔で当たると振動が成長しやすいですが、不等分割工具は切削タイミングをずらして共振を抑えやすいです。ただし、工具だけで解決しようとせず、回転数、切込み、ホルダ、治具剛性も一緒に見てください。
振れはバリの再現性を悪くする
振れがあると、各刃の切削量がそろいません。ある刃だけが強く当たり、別の刃はほとんど切らない状態になると、刃先摩耗も偏り、加工面も不安定になります。すると、バリの出方も毎回変わり、同じ条件なのに部品ごとにバリ量が違うという困った状態になります。ここ、現場ではかなりストレスですよね。
振れを減らすには、コレットやホルダの清掃、工具シャンクの傷確認、ホルダの摩耗確認、チャックの締め付け状態の確認が基本です。切りくずや油膜、微小なゴミが噛むだけでも、振れは悪化します。高精度加工では、工具交換時にホルダ周りを清掃するだけでも安定性が変わることがあります。
びびり対策は、回転数を少し変えるだけで改善することがあります。音や加工面が変わる場合は、共振域に入っている可能性があります。
バリが出たときに切削条件だけを触る前に、加工音、工具突出し、ホルダの振れ、治具の剛性を確認してください。びびりや振れが原因の場合、送りや速度をいくら細かく調整しても、根本改善にならないことがあります。
捨て板とワーク固定
ワーク固定が弱いと、工具条件が良くてもバリは出ます。特に抜け側が自由端になっていると、工具の力で材料が逃げ、曲げられ、出口側にバリが残りやすくなります。薄板の穴あけでバリが多い場合は、工具より先にワーク支持を見たほうが早いこともあります。材料がしっかり支えられていないと、切る前に逃げてしまうんですよ。
捨て板は、出口側の材料を支えるためのシンプルな対策です。ワークの裏面に捨て板を密着させることで、抜け際の材料が曲がりにくくなります。できれば同材、または近い硬さの材料を使うと、抜け際の挙動が安定しやすいです。捨て板が柔らかすぎると支えが弱く、硬すぎると工具への負担が増えることがあるので、実加工で確認してください。
段取り面では、治具の接触面にゴミ、油、微小バリが噛んでいないかも確認してください。わずかな浮きや傾きがあるだけで、穴位置、振れ、びびり、バリのばらつきにつながります。旋削では芯高ずれ、内径加工では工具のオーバーハングも見逃せません。段取りの小さなズレが、バリとして現れることは本当に多いです。
固定は強さより支え方が大切
ワーク固定というと、とにかく強く締めればよいと思われがちですが、実際は支える位置が重要です。工具が抜ける場所の近くが支えられていないと、いくら強くクランプしても出口側がたわみます。薄肉部品や長尺部品では、クランプ点と加工点が離れているだけで振動しやすくなります。
また、クランプを強くしすぎると、薄肉部品では加工中に変形し、クランプを外した後に寸法が戻ることがあります。これも厄介です。加工中は寸法が出ているように見えても、解放後に反りや歪みが出て、バリや段差の原因になることがあります。固定は、強さ、位置、面当たり、逃げ止めをセットで考えてください。
| 確認項目 | バリへの影響 | 対策 |
|---|---|---|
| 裏面支持 | 抜け際の曲がりを左右する | 捨て板やバックアップ材を使う |
| 接触面の清掃 | ワークの浮きや傾きにつながる | 油、切りくず、微小バリを除去する |
| クランプ位置 | 加工点のたわみや振動に関係する | 加工点に近い位置を支える |
| 芯高・芯ずれ | 旋削や内径加工のバリに影響する | 段取り時に芯合わせを確認する |
ワーク固定を強くしすぎると、薄肉部品では変形することがあります。クランプ力は強ければよいわけではなく、支持位置と変形量を見ながら調整してください。
ワーク固定や捨て板、クランプ位置の考え方をもう少し深掘りしたい場合は、治具とは、わかりやすく解説｜種類・違い・設計のコツもあわせて読むと整理しやすいです。治具は、ワークを正しい位置に保持・固定し、加工を安定して再現するための仕組みです。抜けバリやびびりが固定不足に関係していそうなときに役立ちます。

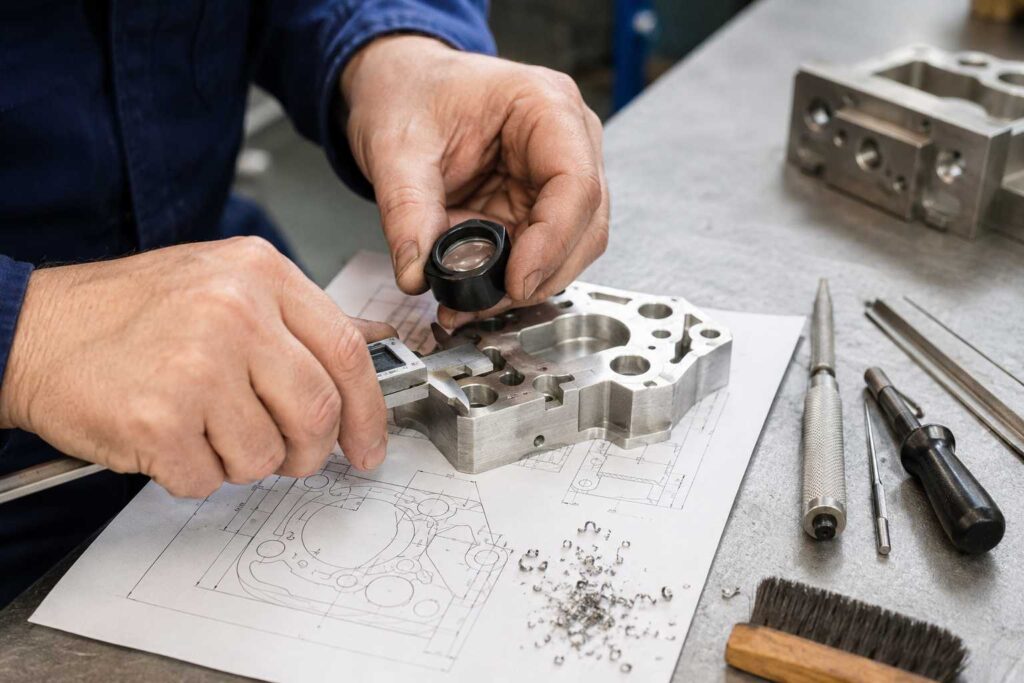

バリ取り方法と検査基準
バリは前工程で抑えるのが理想ですが、現実には完全ゼロが難しい場面もあります。その場合は、バリの位置、根元厚み、部品形状、数量、自動化のしやすさでバリ取り方法を選びます。ここで大事なのは、発生しているバリに対して過剰な方法を選ばないことです。軽いバリに強い処理をかけると、エッジが丸まりすぎたり、寸法が変わったりします。
少量多品種なら、スクレーパー、ヤスリ、バリ取りバーなどの手作業が使いやすいです。ただし、品質が作業者に依存しやすく、傷や面取り過多にも注意が必要です。量産品なら、機上面取り、ブラシ、バレル研磨、ショットブラスト、流体研磨、電解研磨などを検討します。機上で面取りまで完了できれば、段取り替えや搬送を減らせるため、品質も管理しやすくなります。
大切なのは、図面や検査基準を曖昧にしないことです。バリなきこと、だけでは判断が人によって分かれます。対象エッジ、許容バリ高さ、許容方向、根元厚み、面取り寸法、測定位置、サンプリング頻度まで決めておくと、現場での手戻りが減ります。特に外観部品、摺動部品、流路部品では、バリの許容値を機能から逆算して決める必要があります。
バリ高さだけで判断しない
バリ検査では高さがよく使われますが、高さだけで判断すると見落とすことがあります。たとえば、高さは低いけれど根元が厚いバリは、後工程で取りにくく、剥離したときに異物になりやすいです。逆に、高さは少しあるけれど根元が薄く、軽いブラシで安定して取れるバリもあります。検査では、バリ高さ、根元厚み、方向、位置、機能面への影響を分けて見てください。
測定方法も重要です。目視、指触、ルーペ、マイクロスコープ、形状測定機、非接触3D測定など、目的に応じて使い分けます。量産現場では、すべてを高精度測定するのは現実的ではないため、重要エッジを決めて、抜き取り頻度と判定基準を標準化するのが扱いやすいです。
| バリ取り方法 | 向いている場面 | 注意点 |
|---|---|---|
| 手作業 | 試作、少量、多品種 | ばらつきや傷に注意 |
| 機上面取り | 工程集約したい量産加工 | 工具パスと干渉確認が必要 |
| バレル研磨 | 小物部品の一括処理 | 角ダレや打痕に注意 |
| ブラシ加工 | 軽いバリやエッジ均し | 根元が厚いバリには弱い |
| 流体研磨 | 内径や交差穴のバリ | 条件出しに時間がかかる |
| 電解研磨 | 細部や難アクセス部 | 材質や寸法変化の確認が必要 |
バリ対策の優先順位は、発生位置の特定、工具摩耗の確認、切削条件の見直し、剛性と固定の確認、最後に除去方法の最適化です。検査基準まで含めて標準化すると、再発防止につながります。
バリ取り後の仕上がりや、面取り過多、傷、角ダレまで確認したい場合は、表面粗さの目安を加工別に整理：Ra・Rz・図面記号もおすすめです。バリを取ったあとの表面状態は、RaやRzなどの粗さ指標とセットで見ると判断しやすくなります。検査基準や図面指示を整理したいときにも使いやすい内容です。
切削加工のバリ原因の要点
切削加工のバリ原因は、ひとつだけで決まることは少ないです。工具摩耗、刃先形状、切削条件、材料特性、切りくず排出、冷却潤滑、びびり、振れ、ワーク固定が重なって発生します。だから、バリが出た瞬間に条件だけを触るのではなく、まずは発生位置とバリの形を観察することが大切です。
現場で迷ったら、まずバリの発生位置を見てください。入口バリなのか、出口バリなのか、側面バリなのか、内径バリなのかで、見るべき原因が変わります。次に新品工具で再現するかを確認し、送り、切込み、切削速度の順に条件を見直すと、原因を絞り込みやすいです。加工音、切りくず、工具摩耗、クーラントの当たり方、ワーク固定まで見ると、さらに判断しやすくなります。
特に重要なのは、バリ取りで帳尻を合わせる前に、加工条件でバリを出にくくすることです。後工程で削る、磨く、取るだけに頼ると、工数も品質ばらつきも増えやすくなります。バリの発生量を小さくしてから、必要最小限のバリ取りで仕上げる。この順番が、品質とコストの両方で安定しやすいです。
現場で使える確認順
最後に、バリ不具合が出たときの確認順をまとめます。まず、どのエッジにどの向きで出ているかを確認します。次に、工具摩耗や構成刃先を確認します。新品工具で改善するなら、工具寿命やコーティング、刃先形状の見直しが優先です。新品でも変わらないなら、送り、切込み、切削速度、加工順序、ダウンカット、捨て板、ワーク固定を順に見ます。
そのうえで、切りくず排出と切削油も忘れずに確認してください。切りくずが詰まっている状態で条件を詰めても、安定した答えは出にくいです。さらに、検査基準が曖昧なままだと、改善したかどうかの判断もぶれます。対象エッジ、許容高さ、根元厚み、測定方法を決めることで、加工側と検査側の認識がそろいやすくなります。
切削加工のバリ原因をつぶすコツは、発生位置を見る、工具を見る、条件を見る、固定と排出を見る、最後に除去方法を決めるという順番です。いきなりバリ取りを増やすより、原因側から見たほうが再発を防ぎやすいですよ。
なお、この記事で紹介した数値や条件の考え方は、あくまで一般的な目安です。実際の加工条件は、機械剛性、工具メーカー、工具径、刃数、突出し、被削材、クーラント環境、安全基準によって変わります。正確な情報は公式サイトをご確認ください。最終的な判断は専門家にご相談ください。
