工作機械の種類一覧｜加工方法と用途を解説

こんにちは、切粉ラボ運営のMakaです。

私は製造業の現場で20年以上働き、旋盤、NC旋盤、マシニングセンタを実際に扱ってきました。工作機械は機種名が多く、初めて見ると「旋盤とマシニングセンタは何が違うのか」「フライス盤とボール盤は別物なのか」と、名前だけが増えていきやすい分野です。

ですが、覚え方はそこまで複雑ではありません。私が機械を見るときは、まず何が回るのか、どの軸が動くのか、どんな加工を担当するのかを見ます。NC旋盤とマシニングセンタの違いも、現場感覚で言えば「回転するものが違う」と考えると入口がつかみやすいです。

• 工作機械の代表的な種類と役割
• 旋盤とフライス系機械の違い
• 加工方法や用途から選ぶ考え方
• 初心者が工作機械を覚える順番

工作機械とは何をする機械か

工作機械の種類を見る前に、まず「工作機械」がどこまでを指すのかを押さえておきましょう。ここが曖昧なままだと、プレス機や溶接機まで同じ分類に入れてしまい、機械加工との境目が見えにくくなります。

工作機械は部品を作る機械

工作機械は、主に金属などの工作物へ切削、研削、穴あけなどを行い、必要な形状や寸法へ加工する機械です。旋盤、フライス盤、ボール盤、研削盤、マシニングセンタなどが代表的な機種になります。

日本工作機械工業会では、工作機械を「機械を作る機械」という意味でマザーマシンと位置付け、旋盤、ボール盤、中ぐり盤、フライス盤、研削盤、歯切り盤、マシニングセンタ、ターニングセンタ、放電加工機などを主な機種として紹介しています。さらに、金属加工機械は用途によって細かく分けると非常に多くの種類があります。（出典：一般社団法人 日本工作機械工業会「工作機械の種類と加工方法」）

ここで大切なのは、金属を加工する設備がすべて工作機械になるわけではない点です。たとえばプレス、鍛造、鋳造、溶接、熱処理も金属加工には含まれますが、この記事では主に材料を削る、穴をあける、砥石で仕上げるといった機械加工用の工作機械を中心に見ていきます。

分類は加工の動きから見る

工作機械を覚えるときに、私は機械名より動きを先に見ます。たとえば旋盤は工作物を回転させ、バイトを送って削る機械。フライス盤やマシニングセンタは、主に工具側を回転させて削る機械です。

この違いが分かるだけで、丸いシャフトを得意とする機械と、平面や溝、ポケット形状を得意とする機械が自然につながります。さらに「穴だけを効率よく加工する」「砥石で高精度に仕上げる」「放電で硬い材料を加工する」という役割を足していけば、工作機械の一覧がただの名前集ではなくなります。

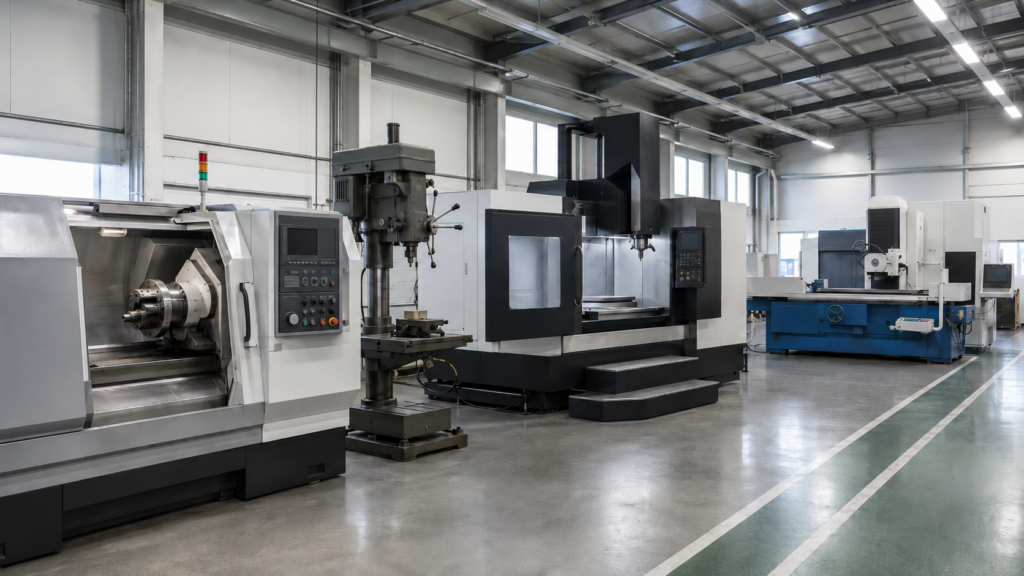

工作機械の種類一覧

ここでは、機械加工でよく使われる代表的な工作機械を一覧で見ていきます。同じ部品でも複数の機械で加工できることはありますが、それぞれ得意な形状と加工方法が違います。

一覧だけを見ると機種が多く感じますが、「回転体を削る」「工具を回して面を作る」「穴を作る」「仕上げる」「特殊な方法で除去する」という役割で分けると、かなり見通しが良くなります。

旋削系の工作機械

丸棒、シャフト、ピン、ボス、円盤形状など、回転体の加工で中心になるのが旋削系の工作機械です。旋盤の仲間でも、手動かNCか、回転工具を持つかによってできることが変わります。

旋盤は工作物を回して削る

旋盤は、チャックなどで保持した工作物を主軸で回転させ、バイトを当てて削る工作機械です。外径を細くする外丸削り、端面を削る面削り、内径を広げる中ぐり、溝入れ、突切り、ねじ切りなど、丸物部品に必要な加工を幅広く行えます。

たとえば丸棒から段付きシャフトを作る場合、工作物を回転させながらバイトを長手方向へ送れば外径が加工できます。端面へ向かって工具を送れば長さ方向を仕上げられるため、円筒部品との相性がいいわけです。

旋盤そのものの仕組みを先に確認したい方は、旋盤とは？仕組み・できること・用途を初心者向けに基礎から解説も参考にしてください。

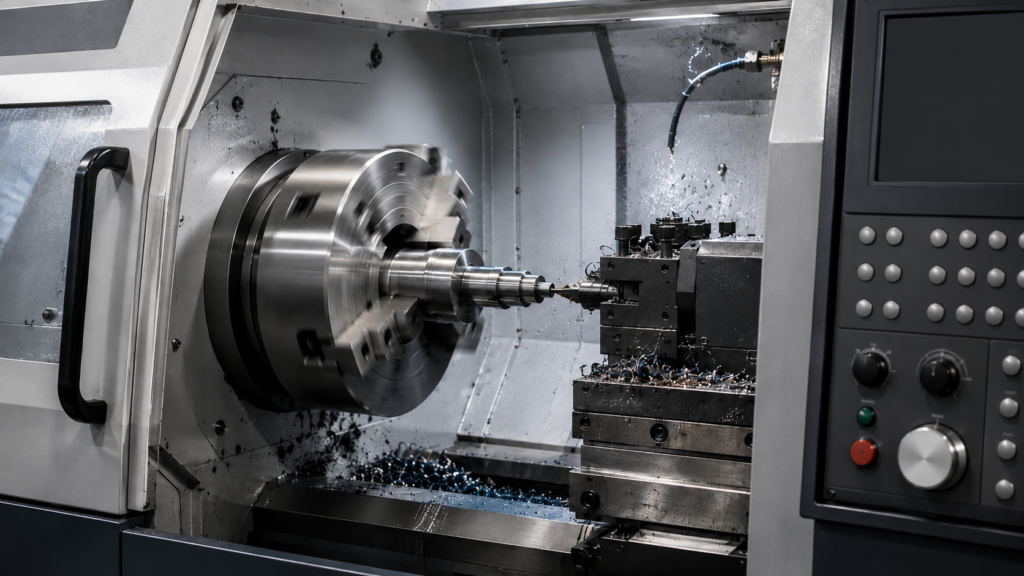

NC旋盤は繰返し加工に向く

NC旋盤は、工具の移動量、送り、主軸回転などを数値情報で制御する旋盤です。プログラムによって同じ動きを繰り返せるため、同一形状の部品を安定して加工しやすくなります。

ただし、NCだから自動で良品ができるわけではありません。工具の選定、ワークのつかみ方、原点設定、加工条件、補正値、測定まで適切でなければ、図面どおりの部品にはなりません。私が現場で感じるのは、「機械を動かせる」と「加工できる」は別ということ。最終的には図面の寸法、公差、形状を満たして部品を作れるところまでが加工技術です。

複合加工機は工程をまとめる

NC旋盤へ回転工具や追加軸を持たせ、旋削だけでなくフライス加工や穴あけまで行える機械が、ターニングセンタや旋盤形複合加工機です。丸物の外径を削ったあと、そのまま横穴をあけたり、平面を作ったりできるため、別の機械へ載せ替える工程を減らせます。

ただ、機能が増えるほど、工具配置、干渉、軸構成、プログラムも複雑になります。設備選定では「高機能だから良い」ではなく、その部品で本当に工程集約が必要かを見ることが大切です。

フライス系の工作機械

平面、溝、段、ポケット、穴、三次元形状などを加工するときに中心になるのがフライス系です。旋盤とは逆に、こちらは主に工具側を回転させるところから考えると違いが分かりやすくなります。

フライス盤は工具を回す

フライス盤は、正面フライスやエンドミルなどの多刃工具を回転させ、工作物と工具を相対的に動かして削る機械です。平らな面を作る、段差を付ける、溝を掘る、側面を削るといった加工が得意です。

たとえば四角い材料の上面を平らにしたい場合、回転するフライス工具を材料へ当てて送りながら削ります。エンドミルを使えば溝やポケットも加工でき、工具経路を変えることで複雑な輪郭にも対応できます。

旋盤との大きな違いは、加工の中心となる回転がどちらにあるかです。旋盤では工作物、フライス盤では主に工具。私はNC旋盤とマシニングセンタを比べるときも、まずここから考えます。

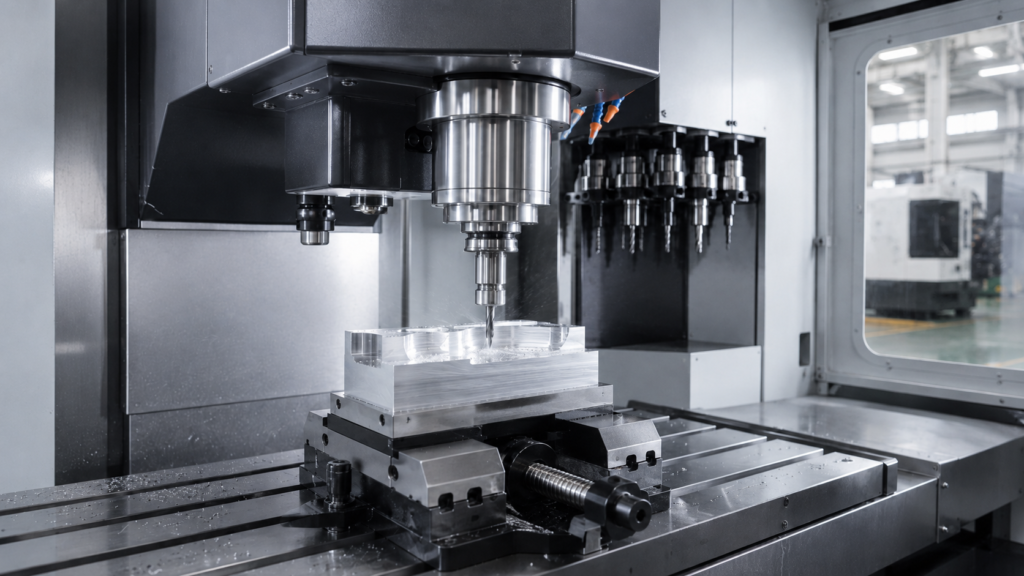

マシニングセンタは工具を自動交換

マシニングセンタは、フライス加工、穴あけ、中ぐり、ねじ立て、リーマ仕上げなどを連続して行えるNC工作機械です。大きな特徴は、自動工具交換装置によって必要な工具を自動で入れ替えられることです。

たとえば最初に正面フライスで基準面を作り、次にエンドミルで外形を削り、そのあとドリルで穴をあけ、タップでねじを加工する、といった流れを一台で組めます。人が毎回工具を付け替える必要がないため、複数工程を連続させやすくなります。

立形マシニングセンタでは主軸が縦向きの機械が多く、上から加工状態を確認しやすい構成です。横形では主軸が横向きになり、多面加工や切りくず排出の面で利点が出る場合があります。さらに5軸制御では直線軸に回転・傾斜軸を加え、工具や工作物の向きを変えながら複雑形状を加工できます。

穴と仕上げ用の工作機械

旋盤やマシニングセンタでも穴あけや仕上げはできますが、加工内容によっては専用機のほうが使いやすく、精度や作業性でも有利になります。ここではボール盤、中ぐり盤、研削盤を見ていきます。

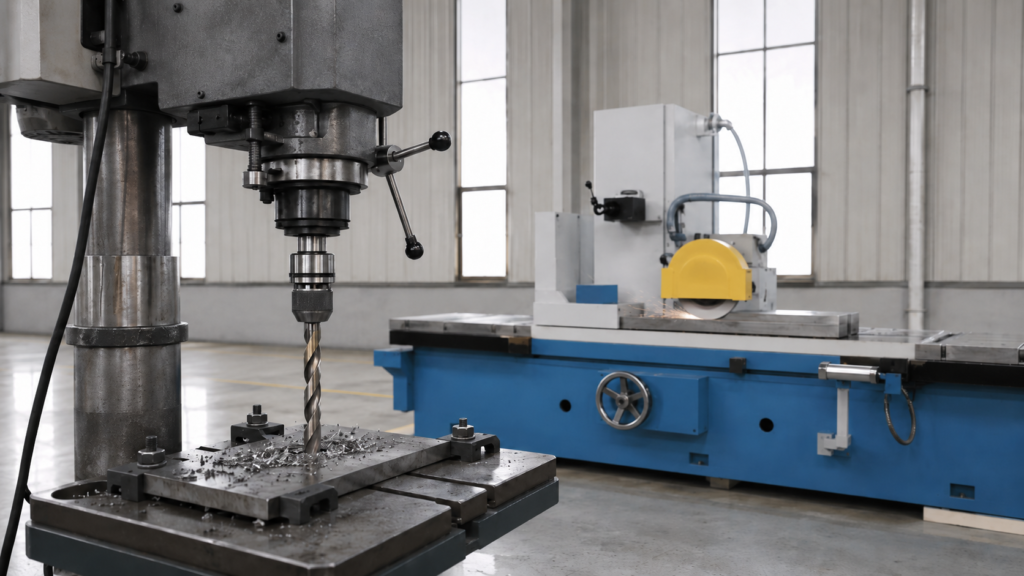

ボール盤は穴加工が中心

ボール盤は、ドリルを回転させて穴をあけることを中心とした工作機械です。下穴加工のほか、リーマで穴を仕上げたり、タップでねじを立てたりする用途にも使われます。

構造が比較的分かりやすいため、穴あけの基本を学ぶ機械として目にすることも多いでしょう。ただし、穴加工は簡単そうに見えて、ドリル径、回転数、送り、突き出し量、切りくず排出、下穴深さなどで結果が変わります。深穴になるほど切りくずが抜けにくくなり、工具破損にも注意が必要です。

中ぐり盤は穴を高精度に仕上げる

中ぐり盤は、すでにあいている穴の内面を削り、所定の径や位置へ仕上げる中ぐり加工を得意とする機械です。大型部品や高い穴位置精度が求められる部品などで使われます。

「穴を作る」という意味ではボール盤と似ていますが、役割は同じではありません。ボール盤はドリルで穴を作ることが中心で、中ぐり盤は既存の穴を基準に高精度化していくイメージです。機械名ではなく、加工の目的を見ると違いが分かりやすいでしょう。

研削盤は砥石で仕上げる

研削盤は、切削工具ではなく砥石を高速回転させ、表面をごく少しずつ削って仕上げる工作機械です。平面研削盤、円筒研削盤、内面研削盤、センタレス研削盤などがあり、対象形状に合わせて使い分けます。

切削後の部品をさらに高精度に仕上げたい場合や、焼入れ後の硬い材料を加工したい場合に研削が使われます。ただし、研削なら必ず最高精度になるという単純な話ではありません。砥石の種類、ドレッシング、研削熱、機械状態、測定方法まで含めて精度を作る必要があります。

専用加工と特殊加工の機械

工作機械には、歯車のような特定形状を効率よく作る機械や、刃物で削りにくい材料へ別の原理で加工する機械もあります。代表例が歯切り盤と放電加工機です。

歯切り盤は歯車を加工する

歯切り盤は、ホブカッタやピニオンカッタなどの専用工具を使って歯車の歯形を加工する工作機械です。歯車は歯形、ピッチ、歯すじなど複数の要素がかみ合い性能へ影響するため、専用の加工方法が使われます。

フライス盤でも単純な歯形を作れる場合はありますが、量産性や歯形精度、加工方法を考えると歯切り専用機が必要になる場面があります。ここでも「何を作る機械なのか」が分類の中心です。

放電加工機は放電で除去する

放電加工機は、工具刃先で材料を削るのではなく、電極と工作物の間で発生させる放電エネルギーを利用して材料を除去します。形彫り放電加工機とワイヤ放電加工機が代表的です。

形彫り放電加工では電極形状を工作物へ転写するように加工し、ワイヤ放電加工では細いワイヤ電極を走らせながら輪郭を切り抜いていきます。切削工具では加工しにくい高硬度材や、細かな形状を作りたい場面で選択肢になります。

一方で、放電加工は導電性のある材料が基本で、加工速度や電極消耗、仕上げ面なども考える必要があります。特殊加工だから何でもできるのではなく、切削や研削と同じように適材適所です。

NCと軸数で種類が変わる

同じ「旋盤」「フライス系」でも、手動機とNC機では操作や工程の考え方が変わります。また、軸構成が増えることで一台の機械が担当できる加工範囲も広がります。

汎用機とNC機の違い

汎用機は、ハンドル操作などで作業者が機械の動きを直接調整しながら加工する機械です。NC機は、工具位置や送り、主軸回転などをプログラムで制御します。

汎用機では、切削の感覚やハンドル操作、工具の当たり方をその場で見ながら加工しやすい反面、作業者の技能に左右される部分も大きくなります。NC機は同じ動きを繰り返しやすい一方、プログラムを正しく作り、補正や段取りを管理する力が必要です。

だから「NCのほうが簡単」とは言い切れません。操作ボタンだけなら覚えやすくても、図面を読み、工具経路を考え、干渉を避け、狙った寸法へ入れるには別の知識が要ります。

3軸と5軸では動きが違う

マシニングセンタでは、X・Y・Zの直線3軸が基本です。ここへ回転軸や傾斜軸を加えたものが4軸、5軸の機械になります。

軸が増えると、工作物を何度も付け替えなくても別方向から工具を当てやすくなります。複雑な形状や多面加工では大きな利点です。その反面、機械価格だけでなく、治具、工具、プログラム、干渉確認、測定まで考える項目が増えます。

軸数は多いほど優れているのではなく、必要な加工を少ない段取りで安全に実現できるかで判断するのが実務的です。

用途別に工作機械を選ぶ

工作機械の種類を知る目的は、名前を覚えることではなく「この部品なら、どの機械が候補になるか」を考えられるようになることです。実際の選定では、形状だけでなく材質、精度、数量、工程数も関係します。

形状から候補を決める

最初に見るのは部品形状です。シャフトやリングのような回転対称形状なら旋盤系が候補になります。角物、プレート、ポケット、複数方向の穴があるならフライス盤やマシニングセンタが考えやすいでしょう。

高精度な平面や円筒を仕上げるなら研削盤、歯車なら歯切り盤、硬い材料へ細い輪郭を作るなら放電加工機というように、形状と加工方法から候補を減らしていきます。

材質と精度も確認する

同じ形でも材質が変われば工具や加工条件は変わります。S45C、SUS304、アルミ合金、鋳鉄、チタンでは、切削抵抗、熱、切りくず、工具摩耗の出方が同じではありません。

また、図面に厳しい寸法公差や幾何公差、表面粗さが指定されている場合、荒加工から仕上げ加工まで一台で完結できるとは限りません。切削後に熱処理を行い、そのあと研削する工程もあります。

材料ごとの特徴を確認したい場合は、機械材料の種類一覧｜鉄鋼・非鉄金属を用途別に解説も合わせて見ると、機械と材質の関係がつながります。

数量と段取り回数を見る

単品なのか、数十個なのか、何千個も繰り返すのかでも選択は変わります。単品なら汎用機で素早く加工できる場合があり、繰返し数量が多ければNC化、自動化、専用治具が効いてくる場面があります。

さらに、一台で何工程までまとめるかも重要です。高機能な複合加工機で載せ替えを減らす方法もあれば、旋盤とマシニングセンタを分けたほうが工程を組みやすい場合もあります。設備の性能だけで決めず、実際の流れを見て判断します。

初心者が種類を覚える順番

工作機械は種類が多いので、最初から細かな機種名やメーカーごとの仕様へ入ると混乱しやすくなります。私は、機械の特性、軸構成、加工種類という順で土台を作るのが分かりやすいと考えています。

機械の特性をつかむ

まず、その機械が何を得意とするのかを見ます。旋盤なら丸物、マシニングセンタなら平面や穴、多面加工。研削盤なら高精度な仕上げという具合です。

ここで細かな型式まで覚える必要はありません。「この機械は何のためにあるのか」が言えるだけで十分な第一歩です。

軸構成と回転を確認する

次に、どこが回り、どこが動くかを確認します。旋盤なら主軸で工作物が回り、工具が長手方向や径方向へ動きます。マシニングセンタなら工具主軸が回り、X・Y・Z軸で工具と工作物の位置関係を変えます。

この動きを理解すると、「なぜこの形が作れるのか」が見えてきます。機械操作の画面だけを覚えるより、実際の軸と加工点を見たほうが応用が利きます。

工具とワークの取付を覚える

実際に工作機械を使う段階では、私は切削工具の取付、ワークの取付、機械操作という順で覚えてきました。工具と工作物が正しく保持されていなければ、どれだけ正しいプログラムでも加工は成立しません。

特にチャック、バイス、治具、工具ホルダは加工精度と安全の両方へ関係します。突き出し量が長すぎれば振動しやすくなり、つかみが不足すれば工作物が動く危険もあります。

図面通りに作るところまで学ぶ

最後は、機械を動かすことではなく、図面どおりの部品へ仕上げるところまでつなげます。寸法、公差、表面粗さ、基準、加工順序、測定方法まで考え、必要なら工具補正や条件変更を行います。

工作機械の勉強は、ボタン操作で終わりではありません。むしろ操作を覚えたところから加工技術が始まります。あなたが機械を見るときも、「動かせるか」だけでなく「なぜその加工になるのか」まで一度考えてみてください。理解の深さがかなり変わるはずです。

工作機械の疑問を解決

最後に、工作機械の種類を調べるときによく出てくる疑問へ答えます。似た名前の機械でも役割が違うため、加工の動きと用途を基準に見ていきましょう。

工作機械の種類に関するよくある質問

Q1. 工作機械にはどんな種類がありますか？

A. 代表的な工作機械には、旋盤、フライス盤、ボール盤、中ぐり盤、研削盤、歯切り盤、マシニングセンタ、ターニングセンタ、放電加工機などがあります。まず「工作物を回す」「工具を回す」「穴を加工する」「仕上げる」といった動きから分けると覚えやすいです。

Q2. 旋盤とマシニングセンタの違いは何ですか？

A. 一番イメージしやすい違いは、主に回転するものです。旋盤は工作物を回転させてバイトで削り、マシニングセンタは主に工具を回転させて平面、溝、穴などを加工します。旋盤は丸物、マシニングセンタは角物や複数面を持つ部品に使われる場面が多いです。

Q3. NC工作機械とは何ですか？

A. NC工作機械は、工具や工作物の移動、主軸回転、送りなどを数値情報で制御する工作機械です。NC旋盤やマシニングセンタが代表例です。同じ動作を繰り返しやすい反面、工具設定、原点、プログラム、補正などを正しく管理する必要があります。

Q4. 初心者はどの工作機械から覚えるべきですか？

A. 特定の機械を一律に勧めるより、職場で使う機械を基準に、機械の特性、軸構成、加工種類から覚えるのがおすすめです。そのうえで工具取付、ワーク取付、基本操作へ進むと、操作だけの暗記になりにくいです。

Q5. 工作機械は何を基準に選びますか？

A. 部品形状、材質、寸法公差、表面粗さ、数量、加工方向、段取り回数、必要な工具、測定方法などを見て選びます。高機能な機械を選べば必ず有利になるわけではありません。必要な加工を安全に、安定して、無駄の少ない工程で作れるかが判断の中心です。

工作機械の種類まとめ

工作機械には多くの種類がありますが、最初から機械名を全部覚える必要はありません。まずは何が回るのか、どの方向へ動くのか、どんな加工をするのかを見ると、機械ごとの役割がつながります。

• 旋盤は主に工作物を回転させて丸物を削る
• フライス盤やマシニングセンタは主に工具を回転させる
• ボール盤は穴、研削盤は高精度な仕上げを担当する
• 放電加工機や歯切り盤は特定の加工で力を発揮する
• NC化や多軸化で一台の加工範囲を広げられる
• 機械選定では形状、材質、精度、数量、段取りを見る

私自身、旋盤、NC旋盤、マシニングセンタを扱ってきて感じるのは、工作機械は名前より動きを理解したほうが応用しやすいということです。代表機種の役割をつかんだら、次は自分が使う機械だけを深く見ていけば十分。そうすることで、機械操作から工程、工具、加工条件まで少しずつ一本につながっていきます。
