シリンダーゲージの読み方、ここで止まりがちですよね。ダイヤルゲージの読み方は分かるつもりでも、実際に穴へ入れると針が行ったり来たりして、どこが正しい測定値なのか不安になると思います。
【切粉ラボ】マスコットキャラクターのキリコンです！！
この記事では、シリンダーゲージの使い方を、0点調整（ゼロ点合わせ）から測定方法まで、現場で迷わない形にまとめます。
基準リングゲージやセットリングを使った合わせ方、交換ロッドの段取り、縦姿勢と横姿勢の揃え方、最狭点の探し方、目盛りの読み方、精度や許容差の見方、誤差が出る原因と対策まで一気に整理していきましょう！！
短針ありのダイヤルゲージで何回転したか、そこも含めて「あなたが現場で再現できる」読み取りに落とし込みます。最後に、最終判断は職場の規定と指導者の指示、そして各メーカーの取扱説明書を優先して進めてくださいね。
シリンダーゲージの読み方基本
まずは「比較測定器」としてのシリンダーゲージを、頭の中でスッキリさせます。ここが整理できると、針の動きが怖くなくなりますよ。
シリンダーゲージの特長

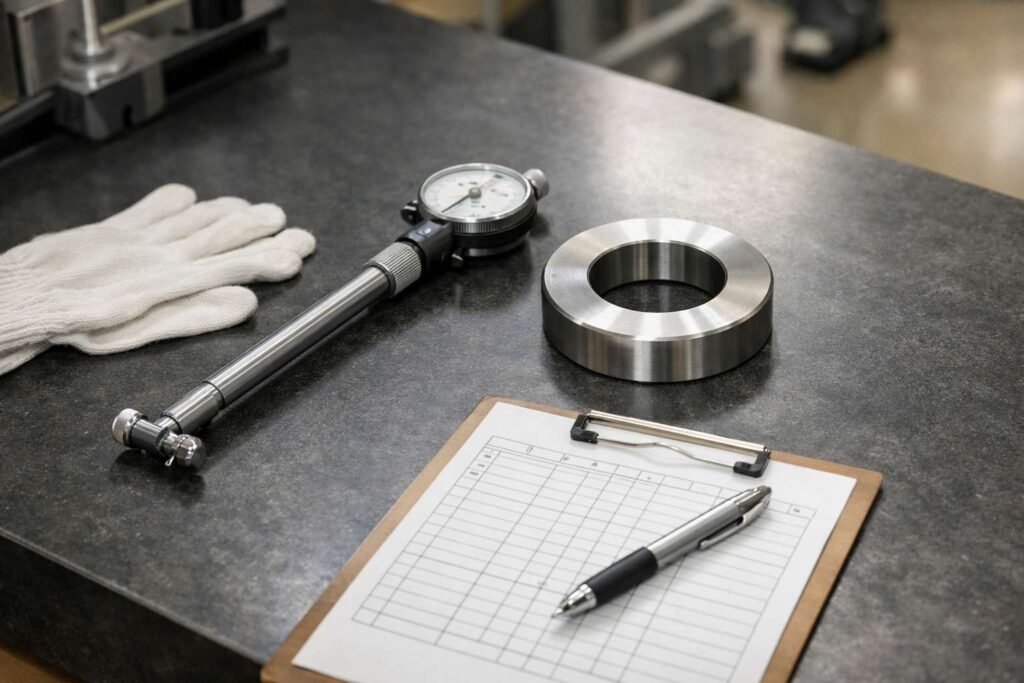

シリンダーゲージは、穴の内径を基準寸法との差で読むための測定器です。ここを勘違いすると、いきなりつまずきます。たとえば「今の針が10.015mmを指している！」みたいに“絶対値”として読もうとすると、話がややこしくなります。シリンダーゲージは基本、マスター（基準）を先に作って、そこからどれだけズレたかを読む道具なんですよ。
ポイント：シリンダーゲージは「内径を直接読む」のではなく、マスター（基準）との差をダイヤルで読む道具です。
ガイドがあるから「中心」を狙える
構造としては、測定子が穴の内壁に当たり、案内板（ガイド）が中心付近へ導いてくれます。だから、正しい姿勢で揺動させると「その断面でいちばん狭いところ」が見つかる、という仕組みです。ここで大事なのは、測定子が当たっている点は“2点”だということ。2点接触で直径方向の値を拾うので、穴が真円じゃないと、方向を変えたときに値が変わります。逆に言えば、方向別に測れば真円度っぽいクセも見えるのがメリットです。
現場で効くのは「再現性」
現場目線で言うと、同じ条件で再現できるかが命です。基準の取り方、姿勢、当て方が毎回バラつくと、読み方以前に結果が安定しません。穴の測定って、ちょっとした角度や押し当て方で簡単に数μm〜数十μmズレます。だからこそ、シリンダーゲージは「測り方の型」を作るほど強い道具になります。
新人さんがハマりやすいのは、値が動くこと自体に焦って、揺動の幅を大きくしてしまうこと。値が動くのは普通です。動かしながら“極値”を取りにいくのが正解ですよ。
「どこを測りたいか」を先に決める
穴には深さがありますよね。入口付近だけ良くて奥がダメ、みたいなことも普通にあります。だから測る前に「入口から何mmの位置」「中央」「底から何mm」みたいに、測定位置を決めておくと、結果が比較しやすくなります。ここを曖昧にすると、測定値がブレるというより“測る場所が違う”だけでズレてしまいます。ここ、地味に重要です。
ダイヤルゲージ読み方

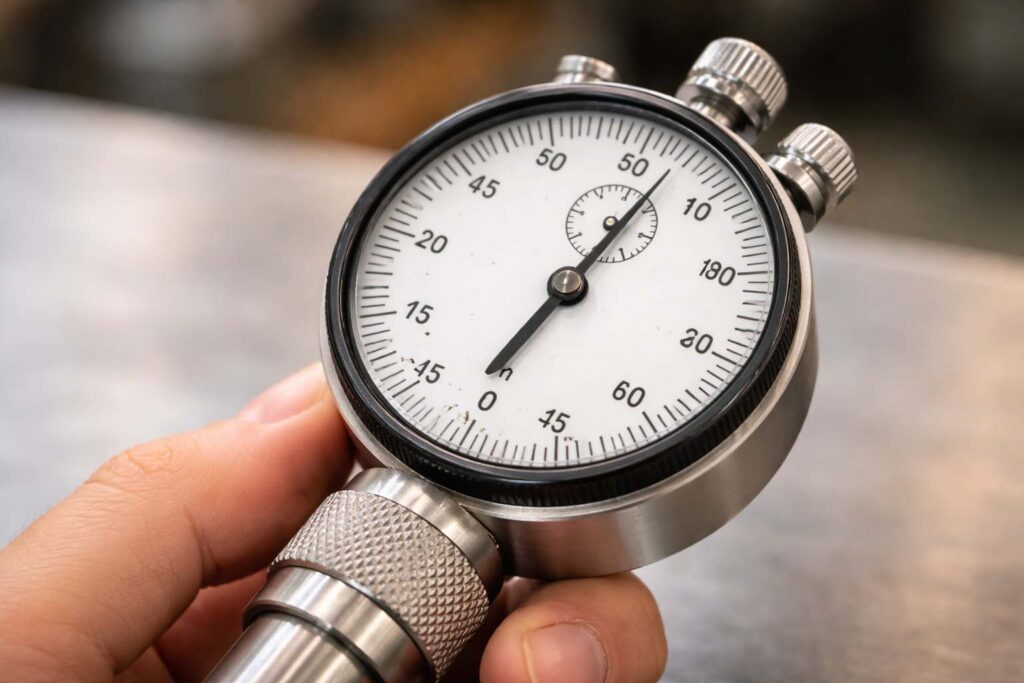

シリンダーゲージ本体に付ける指示器は、いわゆるダイヤルゲージ（またはてこ式）です。一般的なタイプなら、長針が0.01mm（10μm）単位、短針が1mm単位の回転数を示します。読み方の基本はシンプルで、短針（回転数）＋長針（目盛）です。例えば長針が30を指し、短針が1回転分なら「1.30mm」という読みになります。
ノギスも併せて計測できたら確実です！！
読み取りは「針の役割」を分ける
長針は「細かい変化」、短針は「回転数＝何mmぶん動いたか」です。短針を見落とすと、0.30mmと1.30mmを間違えるような事故が起きます。現場だと、この手の読み間違いが一番痛いです。だから僕は、読み取るときに必ず短針→長針の順で見る癖をおすすめします。先に短針で「今どのmm帯？」を決めて、次に長針で「何目盛？」を合わせる感じですね。
ダイヤルの読みで迷うときは、目盛板の仕様（1目盛の量、1回転の量）を先に確認するのが近道です。メーカーや指示器の型式で違うことがあります。
プラス・マイナスの読みは「確認して固定」
読み間違いで多いのが「短針を見落とす」「針の回転方向を勘で決める」です。ここは慣れより、ルール化したほうが事故りません。特にシリンダーゲージは、ゼロ点合わせした状態を基準にして、穴が大きい/小さいで針がどっちへ行くかが決まります。ただし、組み合わせや指示器によって逆になることもあるので、現場の標準として“方向”を最初に確認して固定するのが安全です。
読み取りが不安なら「書いて残す」
新人さんに効果が高いのは、測定結果を「基準寸法」「針の読み」「最終値」に分けてメモすることです。頭の中だけで処理すると、符号（＋/−）や回転数を混ぜてしまいがち。紙でも、検査表でもOKなので、最初のうちは手順として分けておくとミスが減りますよ。
おすすめ：読みは「短針→長針→符号→基準と合成」の順番に固定すると、読み間違いがかなり減ります。
目盛りの読み方と目量

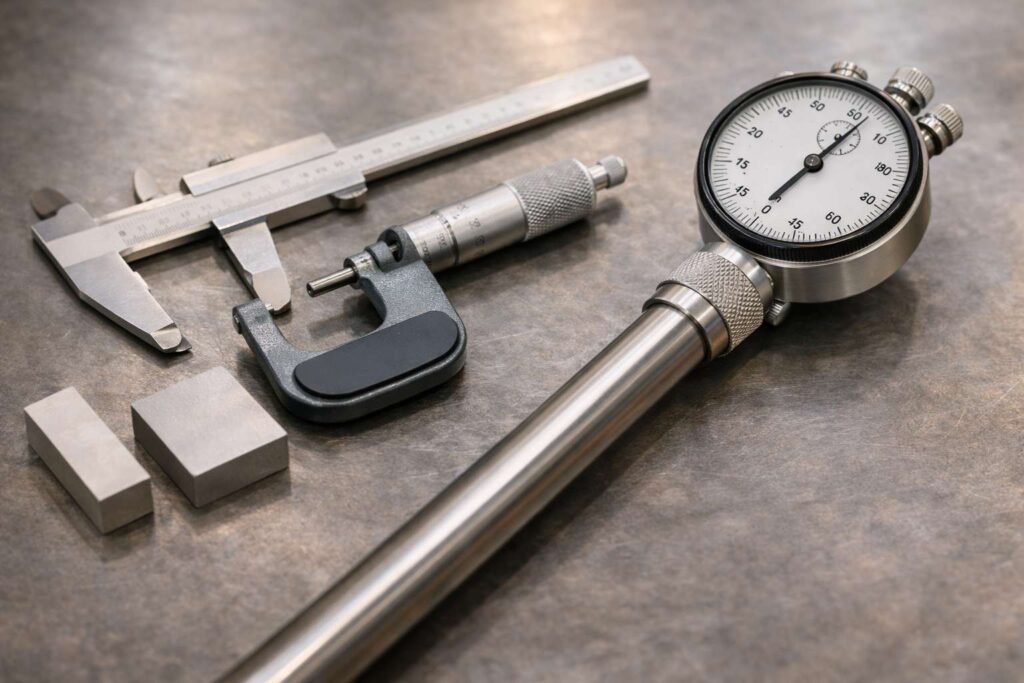

目盛りの読み方は、結局のところ「最小目盛（目量）を理解して、何目盛動いたか数える」だけです。多くの指示器は0.01mmですが、0.001mmのタイプもあります。ただし、測定値の信頼性は「目量どおりに正確」というより、現場では繰り返しでブレないことが重要です。数字は細かいのに、測り方が荒いと意味がありません。ここ、気になりますよね。
注意：読みやすいからといって、目量の細かい指示器が必ずしも現場向きとは限りません。環境（温度・振動・作業姿勢）で再現性が崩れるなら、まず測定条件の安定が先です。
目量と“読み取り限界”は別もの
たとえば0.01mm目量の指示器でも、実際の作業で人の手で揺動して極値を取るなら、1〜2目盛は簡単にブレます。つまり「0.01mmで読める」ことと「0.01mmで保証できる」は別です。ここを理解しておくと、許容差を見たときに「この測定方法でいける？」「別の測定器が必要？」の判断がしやすくなります。
単位の混乱を潰す（mmとμm）
単位感覚がごちゃつくなら、μmとmmの換算を一度整理しておくと楽になります。僕はこのへんでミスが減りました。たとえば0.01mmは10μm、0.001mmは1μm。検査表がμm表記、図面がmm表記、なんて現場もあるので、頭の中でスパッと変換できると強いです。
読みの例をテーブルで整理
| 状況 | 短針 | 長針 | 読み（例） |
|---|---|---|---|
| 1回転未満 | 0 | 25 | 0.25mm |
| 1回転ちょい | 1 | 30 | 1.30mm |
| 2回転弱 | 1 | 95 | 1.95mm |
| 2回転超 | 2 | 10 | 2.10mm |
もちろん、これは指示器の仕様が「1回転＝1.00mm」「1目盛＝0.01mm」の場合の例です。現物の目盛板の表記を必ず見て、同じルールで読んでくださいね。正確な情報は各メーカーの公式資料や取扱説明書を確認するのが安心です。
基準リングでゼロ点合わせ
ゼロ点合わせ（0点調整）は、シリンダーゲージの読み方の核心です。基準リングゲージやセットリング、あるいは外側マイクロメータで作った基準寸法に対して、指示器をゼロへ合わせます。ここが雑だと、以降どれだけ丁寧に測っても全部ズレたままなので、ちょっと丁寧すぎるくらいでOKです。
ここがずれていると元も子もないので間違いない作業が必要です。
ゼロ点合わせの基本フロー
流れ：基準を用意 → ゲージを挿入 → 揺動して極値を探す → 極値位置でゼロ合わせ → もう一回確認
やり方は、基準リングにゲージを入れて、軽く揺動させながら針の振れを見ます。そして最も狭い位置（指示が最大/最小になる点）を見つけ、その位置で指示器の外枠を回してゼロを合わせます。ゼロを合わせたら、もう一度揺動して、極値でちゃんとゼロに戻るか確認。ここまでやって“ゼロ合わせ完了”です。
押し付けない、ねじらない
ここでのコツは、力を入れないこと。押しつけるほど、測定子の当たりが変わって、ゼロがズレます。あくまで「当てて、揺動して、極値で合わせる」です。あと、ゲージを無理にねじると測定子の当たりが変わるだけじゃなく、ガイドや測定子を傷める原因にもなります。
注意：基準リングに入れるときに引っかかる、やけに重い、というときは無理に押し込まないでください。組み合わせレンジが違う、ゴミ噛み、バリなどが疑わしいです。
外側マイクで作る基準の考え方
リングゲージがない現場だと、外側マイクロメータを基準にしてゼロ合わせすることもあります。その場合は、マイクのアンビル間にシリンダーゲージの測定部を当てて、同じく揺動して極値を取ります。ここで大事なのは、マイク側も一定の測定力（ラチェット）で固定し、シリンダーゲージ側は押し付けないこと。力で作った基準は、力が変わればズレます。
ゼロ合わせは「作業者の癖」が出やすいので、最初のうちは同じリングで2回ゼロ合わせして、ズレが出ないか自己チェックすると成長が早いですよ。
最後に大事な一言。ゼロ点合わせのやり方はメーカーごとに推奨手順があるので、最終的には取扱説明書に従ってください。保証や検査成績が絡む場合は、社内標準・検査規格のほうを必ず優先してくださいね。
セットリングの揺動操作
揺動操作は、シリンダーゲージを「前後左右に小さく振る」動作です。目的は、ゲージを穴の中心線に合わせつつ、直径方向で一番狭い点を拾うこと。感覚としては、ガチャガチャ大きく動かすより、小さく、一定のリズムで振ったほうが極値が見つかります。針が一瞬止まる（または切り返す）ポイントが出るので、そこが基準です。
揺動は「探す」じゃなく「合わせる」
揺動って、単に針を動かしてるように見えるんですが、実は“中心合わせ”をしてるんです。穴の中心に対してゲージが傾いていると、測定子の当たりが直径方向から外れて、実際より大きく見えたり小さく見えたりします。揺動して極値を取ることで、直径方向の“本当のところ”に寄っていきます。
よくある失敗と対策
ありがち：揺動の幅が大きすぎて、極値を通り過ぎる／手首だけで振って一定にならない／穴の入口でだけ揺動して奥で崩れる
対策は、揺動の幅を小さくして、極値周辺で“微調整”すること。あと、手首だけで振るとブレやすいので、肘や前腕も使って安定させるのがコツです。立ち作業なら、身体をちょい前に入れて、ゲージを支える軸を作ってあげると安定します。
縦姿勢と横姿勢、どっちがいい？
縦姿勢で測るなら、ゼロ点合わせも縦姿勢でやったほうが理想です。姿勢が変わると、わずかな自重や当て方のクセで値が変わることがあります。とはいえ現場の都合で難しいこともあるので、できる範囲で「ゼロ合わせと測定の姿勢を揃える」意識が大事です。
穴が深いワークだと、揺動中にゲージが当たって傷を入れやすいです。焦らず、まずは穴に対してまっすぐ入れてから揺動するのが安全です。
揺動は慣れが要りますが、慣れ方にもコツがあります。短時間で上達したいなら、同じリングゲージで「極値を取ってゼロ」「抜いて」「また極値を取ってゼロ」を何回か繰り返すのがおすすめです。自分の揺動が安定してくると、針が止まる感じが見えてきますよ。
シリンダーゲージの読み方実践
ここからは実際の測定手順です。段取りのミスがあると、読み方が正しくても結果が外れるので、順番に潰していきます。
使い方の道具準備と交換ロッド

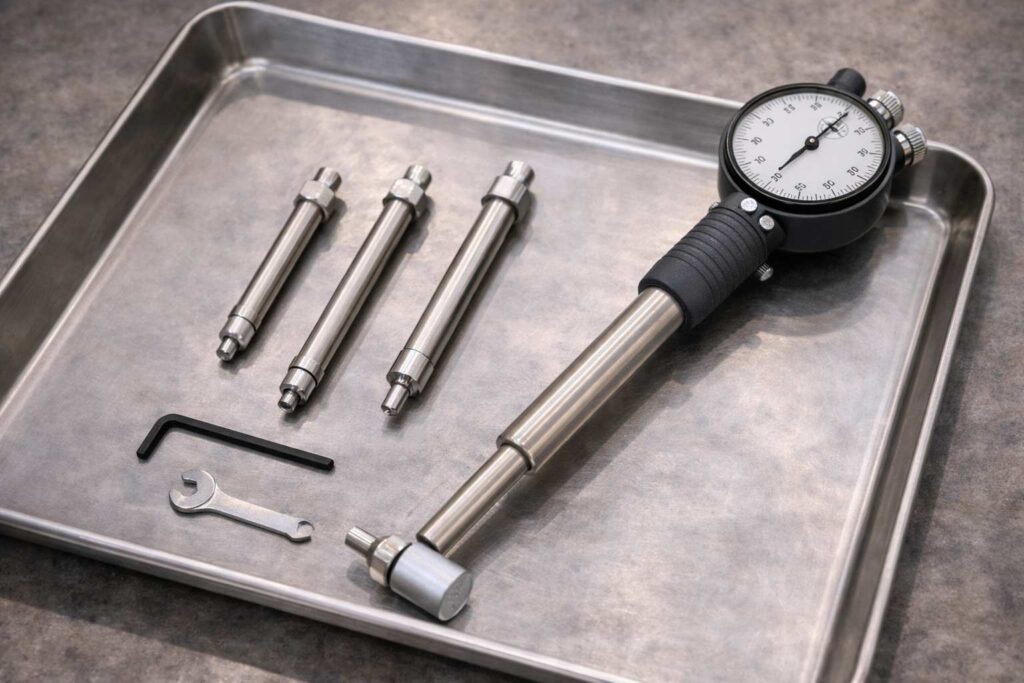

測る内径レンジに合わせて、交換ロッド（アンビル）を選びます。多くのセットは、ロッドの組み合わせで測定範囲を作る仕組みです。ここ、サクッとやりたい気持ち分かるんですが、ここで手を抜くと後で全部崩れます。
交換ロッドで起きるトラブルはだいたい2つ
僕が新人さんに必ず言うのは、ここで「だいたい合ってる」はやめよう、ということ。交換ロッドの組み付けが中途半端だと、測定中にガタが出て結果が動きます。もう一つが、レンジ違い。測定範囲の真ん中あたりで使うのと、端っこで無理に使うのでは、安定度が変わることがあります。
注意：使用前に、外筒とにぎり部の緩み、ロッドの締結、指示器の固定を必ず確認してください。緩みは誤差の温床です。
作業前チェックを“型”にする
測定物と測定器は、油・切粉・バリを落としてから。切粉が噛んでいたら、読み方が完璧でも全部アウトです。特に穴の入口にバリがあると、揺動した瞬間に当たり方が変わって数値が飛びます。ここは「測定前の加工状態」も含めて管理したいところですね。
段取りで迷う人向けの小技
段取りで迷うなら、まずは「基準リングに入るところまで」組み立ててみるのが早いです。リングに入らないならレンジが違うか、組み付けが間違っています。ここで気づけると、ワークを測り始めてから迷子にならないので、結果的に早いですよ。
測定方法は姿勢を統一

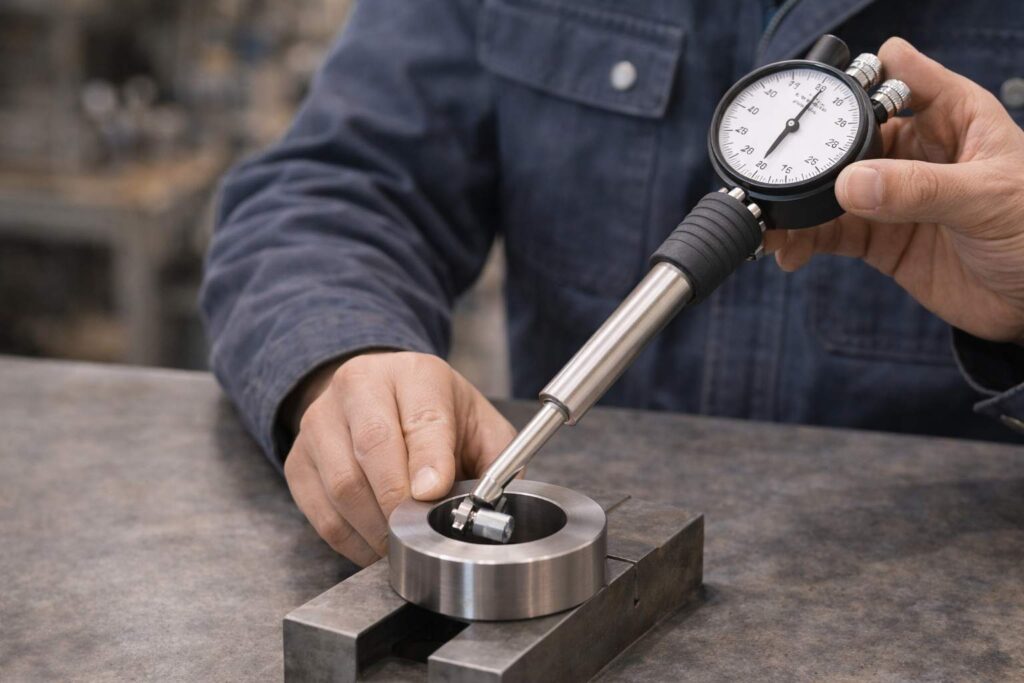

測定方法で差が出るのが、縦姿勢と横姿勢です。作業性で横置きゼロ合わせ→縦置き測定、みたいな現場もありますが、できるなら姿勢は揃えたほうが安定します。理由は単純で、姿勢が変わると、ゲージ自重のかかり方や手の支え方が変わって当たりが変わるからです。ここ、地味に効きます。
姿勢がブレると何が起きる？
姿勢がブレると、揺動の軌道がブレます。揺動で極値を取るはずが、毎回違う角度で当たってしまい、「極値っぽい場所」が複数できて迷います。これが「針が落ち着かない」の正体だったりします。つまり、針が落ち着かないときは、指示器じゃなくてあなたの姿勢が原因かもしれません。
現場でやりやすい“安定姿勢”の作り方
コツ：にぎり部を持つ手は、手首だけで支えない。肘・前腕も使って“支えの軸”を作ると安定します。
立ち作業なら、ワーク台に軽く体重を預ける、肘を台に近づける、視線をダイヤルへ真っ直ぐにする。これだけで読み取りミス（視差）も減ります。座り作業なら、膝を支点にして前腕を固定すると安定します。
基準づくりの考え方も同じ
検査での基準の考え方をもう一段きれいにしたいなら、三次元測定機の基準づくりの話も参考になります。測定って結局、基準と再現性の勝負なんですよね。
最後は“職場の標準”に合わせる
ここは「理想」と「現場の現実」のバランスなので、職場の標準に合わせてください。検査手順が定まっているなら、それが正解です。特に、検査成績や保証が絡む場合は、勝手に手順を変えるのはリスクが高いです。迷ったら、必ず検査担当や上長に確認してから進めてくださいね。
内径測定で最狭点を探す
内径測定は、穴へ挿入してからが本番です。奥まで入れたら、前後左右に揺動して最狭点を探し、針の極値を読みます。ここで迷うのが「最大値を読むのか、最小値を読むのか」です。多くの現場では、ゼロ点合わせをした状態から、穴が小さい方向で針が時計回り（マイナス側）へ動き、穴が大きい方向で反時計回り（プラス側）へ動くケースが一般的です。
注意：プラス・マイナスの定義は、指示器やセットの組み方で逆になることがあります。最終的にはメーカーの取扱説明書と、職場の標準手順を優先してください。
最狭点は「極値＝本当の直径」になりやすい
揺動していると、針が上下に振れますよね。その中で“最小”または“最大”になる点が出ます。そこが最狭点です。メーカーの技術資料でも、ボアゲージは揺動中に見える最小値が真の直径になりやすい、という考え方が示されています。
（出典：Mitutoyo『Quick Guide to Precision Measuring Instruments』）
穴の深さ方向も測るなら“位置管理”が必須
穴は入口・中間・奥で状態が違うことがあります。たとえば入口に面取りがあるなら、入口近くで測ると当たり方が変わって値が変わります。奥に向かってテーパがある（または加工熱で歪んだ）なら、当然奥の値が変わります。だから、深さ方向で測るなら「入口から何mmの位置」「奥から何mmの位置」というふうに、測定位置を決めて記録するのが重要です。
符号ミスを防ぐ“現場の小技”
僕のおすすめは、ゼロ合わせ後に「わざと少し大きいリング」「わざと少し小さいリング」（用意できる範囲でOK）で針がどっちへ動くか確認して、現場のルールとして固定することです。これで符号ミスはかなり減ります。もしリングがなければ、マスター寸法を少し変えて（可能な範囲で）同じ確認をします。
覚え方：測る前に「大きいときは針がこっち、小さいときはこっち」を一回確認しておく。これだけで符号の事故が激減します。
測定中に値が暴れるときのチェック
値が暴れるときは「道具が悪い」と思いがちですが、実際は段取りと姿勢で落ち着くことが多いです。焦らず、チェックリストを順番に潰してみてくださいね。
精度と許容差の考え方

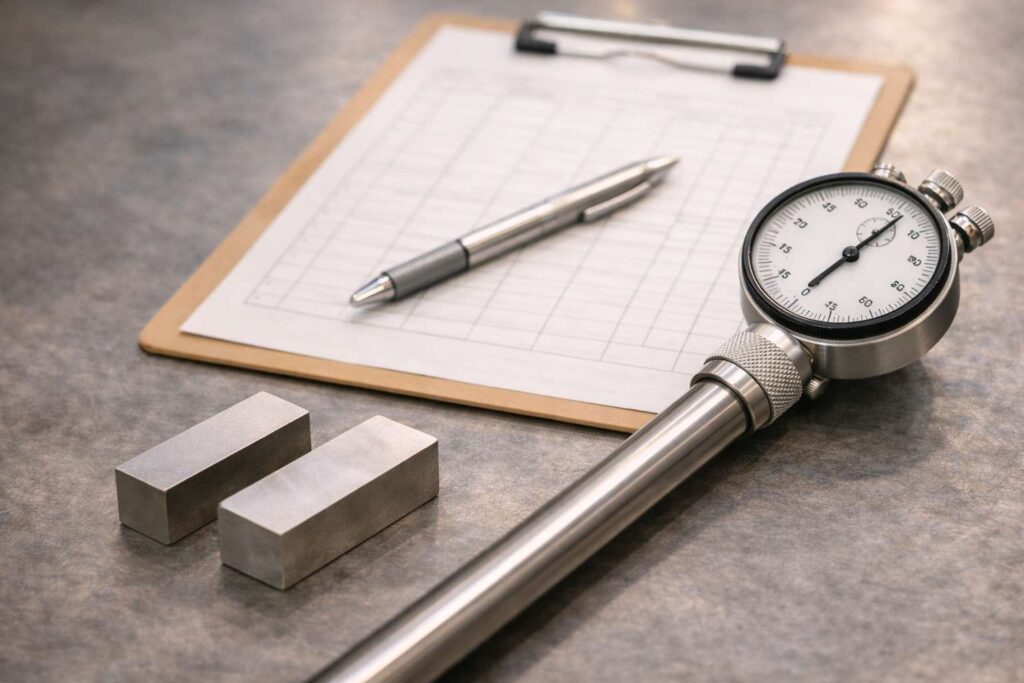

精度の話は、断定しすぎると危ないので、あくまで一般的な目安として聞いてください。現場では「最小目盛の3〜5倍くらいが実用の目安」と言われることが多いです。たとえば目量0.01mmの指示器なら、実務で安定させるには0.03〜0.05mmレベルのブレを抑えたい、という感覚です。ただし、これは測定環境や人のクセで変わります。公差がタイトな部品ほど、測定室での管理や、より適した測定器（ホールテストなど）を選ぶ必要が出てきます。
ポイント：許容差の判断は、測定器のスペックだけじゃなく、測り方の再現性がセットです。2〜3回測ってブレを見ましょう。
許容差を見るときの“順番”
許容差を判断するときは、僕はだいたい次の順で考えます。まず図面公差（±いくつ？）を見て、次に測定方法（この方法で再現できる？）を考え、最後に測定器（目量・繰り返し・校正状況）を確認します。いきなり測定器のスペックだけでOK/NGを決めるのは危ないです。なぜなら、スペックが良くても測り方が荒いと結果が荒れるから。
“測定器の限界”は現場で決まる
シリンダーゲージは便利ですが、万能ではありません。穴が浅い・深い、穴が小さい・大きい、加工面が荒い、温度が安定しない、など条件が重なると読みがブレます。だから、測定結果を1回で決め打ちしないで、最低2〜3回測って傾向を見るのが安全です。もしブレが大きいなら、測定位置や姿勢、揺動の仕方を見直すか、別測定器を検討する流れになります。
テーブルで“判断の目安”を整理
| 状況 | 起こりやすいこと | まずやる対策 |
|---|---|---|
| 2〜3回で値が安定 | 再現性OK | その手順を標準化 |
| 値が毎回ズレる | 姿勢・揺動が不安定 | 姿勢の統一と揺動幅の縮小 |
| 同じ方向で偏る | 穴の真円度・テーパ疑い | 方向別・深さ別に測って記録 |
| 急に値が飛ぶ | ゴミ噛み・バリ・緩み | 清掃、締結確認、再ゼロ合わせ |
最終的な判定や保証が絡む場合は、検査規格・社内標準・校正状態なども含めて、必ず検査担当者や品質保証の判断を優先してください。正確な情報は各メーカーの公式資料を確認しておくのが安心ですし、迷うなら専門家に相談するのが一番安全です。
シリンダーゲージの読み方まとめ
シリンダーゲージの読み方は、目盛りを読む前に「ゼロ点合わせで極値を取る」「測定姿勢を揃える」「揺動で最狭点を探す」の3つが土台です。ここが揃えば、ダイヤルゲージの読み方自体は落ち着いてできます。逆に言うと、ここが揃ってないと、どんなに目盛りを丁寧に読んでも結果が安定しません。
最後に覚えておくと強い“3つの型”
「現場ルール」と「メーカー手順」を優先してOK
最後にもう一回だけ。現場は設備・治具・作業標準で最適解が変わります。この記事の内容はあくまで一般的な考え方として使い、最終判断は職場の規定と指導者の指示、そして各メーカーの取扱説明書を優先してください。そこを守った上で、あなたの現場で再現できるシリンダーゲージの読み方に仕上げていきましょう。
読み取りに自信がないなら“基本の尺度読み”を固める
目盛りの読み取りに自信がない場合は、まずは基本のスケール読みを固めると伸びが早いです。測定って、結局「読める・書ける・再現できる」で勝負なので、基礎が積み上がるほど楽になりますよ。
