オービット加工とは何なのか、名前は聞いたけど「旋盤なの？マシニングなの？」って迷いますよね。補間旋削やインターポレーションターニングと呼ばれることもあって、検索すると円弧補間、周速一定制御、Gコード、対話サイクル、5軸、複合加工機、バルブのシール面、溝加工、テーパ穴、さらにはオービタル溶接まで出てきて、余計に混乱しがちかなと思います。
この記事では、オービット加工の仕組みを現場目線でスッと整理しつつ、どんな場面で効くのか、逆にどこでハマりやすいのかも含めてまとめますよ。
あなたが「これ、自分の設備と案件で使える？」を判断できるところまで一緒にいきましょうね。
ちなみに、オービット加工って「知ってる人は当然」みたいな顔で話が進むことがあるんですが、初見だと引っかかるポイントが多いです。ここ、気になりますよね。なので本記事は、定義→仕組み→条件出し→適用例→注意点、という順番で、判断できるところまで丁寧にいきます。
オービット加工とは基本原理
まずは「結局なにをどう動かして削ってるの？」を腹落ちさせます。旋盤との違い、制御のキモ、仕上がりに効くポイントを押さえると、後半の活用判断が一気にラクになりますよ。
補間旋削の意味と特徴
オービット加工とは、ざっくり言うとマシニングセンタ側の軸制御で旋削っぽい切削を成立させるやり方です。日本語では補間旋削とも呼ばれますが、ここでいう「補間」は、X軸・Y軸（必要に応じて回転軸も）を同時に動かして円運動を作るという意味合いが強いです。
旋盤の「回転」を相対運動で作る
旋盤の旋削はワークを回して刃物を当てます。一方、オービット加工はワークを基本的に固定して、工具側（機械側）が円を描く。だからこそ、ワークを回しにくい状況で強いんですよね。重いワーク、大径ワーク、治具の都合で回せないワーク、あるいは「回すと危ない」ワークは、そもそも旋盤の得意領域から外れがちです。そこで相対運動を機械側で作れるオービット加工が候補に上がります。
得意なこと・苦手なことがハッキリしてる
補間旋削は万能じゃないです。得意なのは「回せない・回したくない」状況の解決と、工程集約です。苦手なのは、旋盤のように剛性と切りくず排出が最適化された環境でゴリゴリ荒取りすること。機械のX/Yを動かし続けるぶん、加減速やサーボ追従、機械剛性の影響が出やすいので、荒取りより仕上げ寄りで真価が出る、と覚えておくと判断を外しにくいです。
補間旋削を一言で：ワークを回さず、機械の軸補間で「回しているのと同じ相対運動」を作る旋削
現場での第一歩は「加工できる/できない」より、ワーク保持・干渉・切粉の逃げが成立するかの確認です。ここを飛ばすと、机上では勝てても現場で負けます。
インターポレーションターニング
インターポレーションターニングは、英語圏での呼び方としてよく出てきます。意味はそのまま「補間（Interpolation）でターニング（Turning）する」です。用語が違うだけで、狙っていることは同じと考えてOKです。
呼び方が違うだけで「やってること」は近い
現場的には、メーカーが「オービット加工」という商品名っぽい呼び方をしていたり、制御装置や機械の機能名として実装されていたりします。なので言葉に振り回されず、何軸をどう同期させて、どんな仕上げ面を作れるのかに目線を置くのが大事です。たとえば、円弧補間だけで成立するタイプもあれば、主軸の角度制御（同期）を前提にして「刃先の向き」を積極的に作り込むタイプもあります。ここが違うと、同じ“オービット加工”という名前でも、仕上がりや条件の出し方が変わってきます。

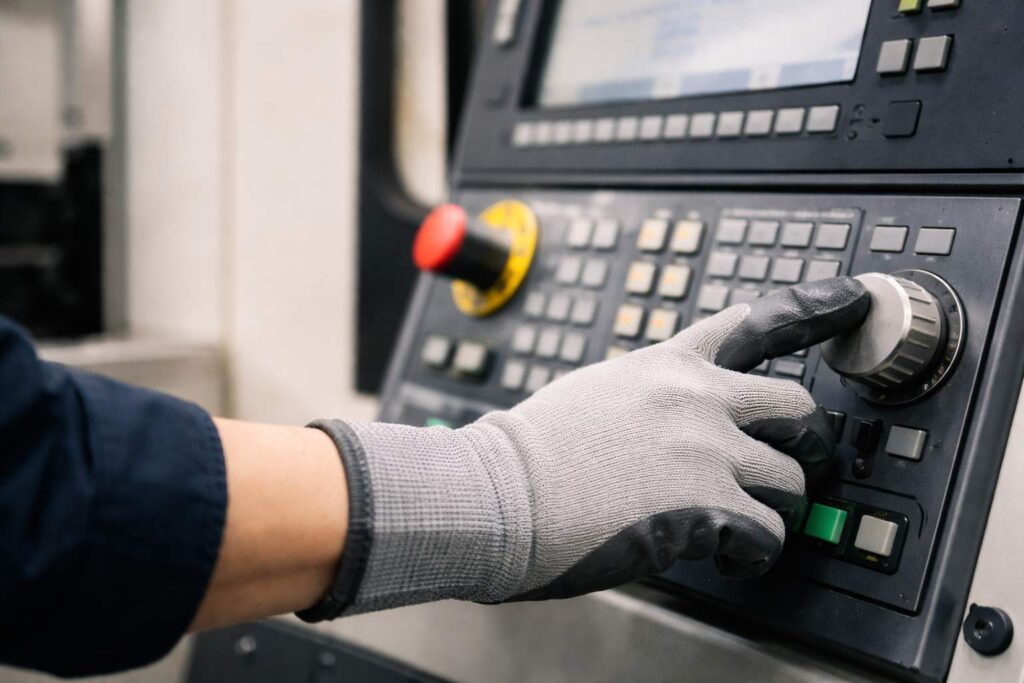

「対話式サイクル」＝現場で回る形に落とし込んだもの
インターポレーションターニング系の機能がありがたいのは、複雑な同期動作を現場で使える手順にしてくれるところです。パラメータ入力で狙いの形状に近い動きが出るので、最初の立ち上げが速い。逆に、特殊形状やクセの強いワークで追い込みたいなら、サイクルの「中身」を理解していないと調整が難しいこともあります。
だから私は、まずサイクルで動かして当たりを見て、必要なら手動や旋削用CAMで詰める、という順番をおすすめします。
同じ系統の話でも、メーカーによって呼称や専用サイクルの名称が違うことがあります。機能の有無や対応条件は変わり得るので、正確な情報は公式サイトをご確認ください。
円弧補間で切削する仕組み
オービット加工の中核は、円弧補間で工具が周回することです。イメージとしては、工具がワークの周りをぐるっと回りながら、刃先が当たる位置関係を一定に保つ感じですね。
「円を描く」だけだと足りない理由
ここでポイントになるのが、ただ円を描くだけじゃなくて刃先の向きと切削の当たり方です。旋削用インサートを主軸に固定して使う場合、刃先が「周方向に対してどんな姿勢で当たるか」が面品位と寿命に直結します。刃先が寝すぎれば擦りやすいし、立ちすぎれば欠けやすい。さらに材質や硬さ、断続切削の有無で“気持ちいい当たり”が変わります。
内径・外径で難しさが変わる
外径は比較的イメージしやすいんですが、内径になると工具の突き出しや干渉、切粉詰まりが一気に効いてきます。特に工具径より大きい内径を狙えるのがオービット加工の魅力の一つなんですが、狙える＝簡単、ではないです。逃げ角の確保、ホルダの干渉、工具の剛性、切粉の逃げが揃って初めて“安定して”回ります。だから、机上で径が合っていても、現場では「突き出しが長すぎてビビる」「切粉が溜まって面が荒れる」みたいな落とし穴が出がちです。
段取りチェックの観点：工具突き出し／ホルダ干渉／切粉の逃げ／ワーク固定剛性／クーラントの当て方
| 項目 | 旋盤の旋削 | オービット加工 |
|---|---|---|
| ワークの動き | ワークが回転 | 基本は固定 |
| 得意領域 | 高能率・荒取りも強い | 回せないワーク、工程集約 |
| 弱点 | 大径・重量物は段取りが大変 | 機械剛性・加減速の影響が出やすい |
| 面品位の出し方 | 条件と刃先形状で安定させやすい | 同期・姿勢・切粉管理が重要 |
周速一定制御と面品位
周速一定制御は、仕上げ面を安定させたいときに効いてきます。切削速度がブレると、面が荒れたり、ビビりが出たり、刃先が欠けたりしやすい。だから「回して削る」系の加工では、周速を一定に保つ考え方が重要になります。
面品位が崩れる典型パターン
オービット加工でも、実際には相対運動で切っているので、条件を詰めるときは切削速度・送り・切込みのバランスを見ます。ただ、旋盤に比べると「面が荒れた時の原因」が複合になりやすいです。たとえば、工具が当たる角度の変化、加減速による微妙な送りムラ、切粉の再噛み込み、クーラントの当たりにくさ、工具突き出しによる微振動。これが重なると、同じ条件でも面が安定しないことがあります。
数値は“目安”、現場では安全側から寄せる
とはいえ、数値は機械剛性、保持、工具、材質で大きく変わるので、ここは一般的な目安で考えて、最後は現場で安全側に詰めるのが基本です。私はまず、音と負荷と切粉の形を見ます。切粉が粉っぽいなら擦り気味かも、薄いリボンなら安定してるかも、みたいな“現場のサイン”を拾う感じです。加工条件の最終判断は、現場の責任者や工具メーカーなど専門家にご相談ください。
面品位を安定させるコツ：急に攻めず、まずは浅めの切込みと控えめ条件で当たり方を確認 → 音・負荷・面を見て寄せる
注意：面品位の評価は、粗さ数値だけでなく、相手部品との当たりやシール性など“機能”で見る必要があります。測定法や評価基準は製品ごとに違うので、最終的な判断は専門家にご相談ください。
Gコードと対話サイクル
オービット加工をやろうとすると、Gコードで組むのか、対話サイクルで回すのかが話題になります。ここは設備と運用体制で最適解が変わります。
Gコード運用のメリットと落とし穴
Gコード派の強みは、狙った動きを細かくコントロールできることです。たとえば、入り口の当て方、逃がしの取り方、段差のつながり、送りの変化など、現場のクセに合わせて追い込めます。反面、落とし穴は「再現性」。人が変わると同じ品質が出ない、という状況になりがちです。だから、Gコードでやるなら、工具・突き出し・治具・クーラントまで含めた“標準化”がセットになります。
対話サイクル運用の強み
対話サイクル派の強みは、ミスを減らして段取りを早く回せることです。入力項目が整理されているので、立ち上げが速いし、やり直しも速い。とくに複数人で運用する現場では、「誰がやっても同じ動きが出る」というのは正義です。ただしサイクルは万能ではなく、特殊形状やギリギリの条件だと“サイクルの外”に出たくなる瞬間がきます。そこは割り切りで、サイクルで回る範囲を見極めるのがコツです。
運用の決め方：量産で再現性重視なら対話サイクル寄り／試作や特殊形状で追い込みたいならGコード寄り、が分かりやすいです
オービット加工の機能について、メーカー公式の一次情報として押さえておくなら、ここが分かりやすいです。オービット加工がバルブのシール面、溝、テーパ穴に有効で、周速一定制御や専用Gコード追加などの考え方も整理されています。（出典：ヤマザキマザック「オービット加工 ORBIT MACHINING」）
Gコードの基礎から整理したいなら、切粉ラボ内の記事も置いてます。下の記事を先に読んでおくと、オービット加工の理解も早いですよ。
注意：オービット加工系のサイクルや指令は、機種・CNC・オプションで対応が変わることがあります。正確な情報は公式サイトをご確認ください。加工の最終判断は、工具メーカーや現場の責任者など専門家にご相談ください。
オービット加工とは活用実務
次は「どんな部品で効くのか」「どこでハマるのか」を、具体例ベースで整理します。工程集約の判断軸と、設備選定・段取りの考え方までつなげます。

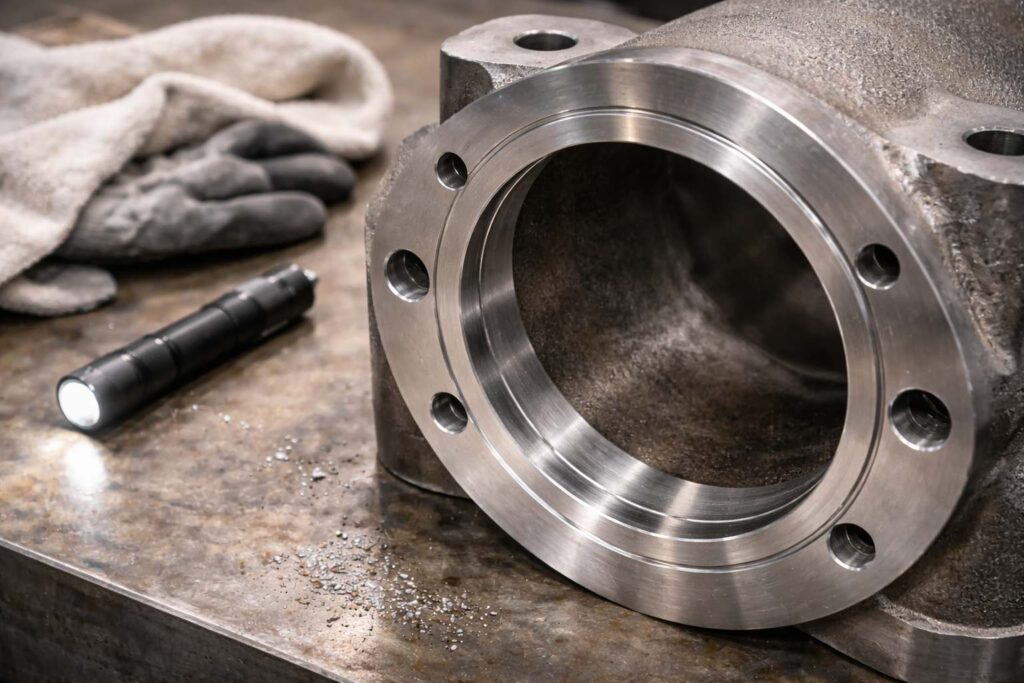

バルブのシール面加工例
オービット加工が刺さりやすい代表例が、バルブのシール面です。バルブってサイズが大きくなりがちで、ワークを旋盤で回すのがしんどいケースがあります。そこでワークを固定して、工具側を周回させるオービット加工が活きます。
シール面は「寸法」より「当たり」が怖い
シール面は、寸法だけじゃなく当たりの均一さが大事です。面が波打っていたり、段差が残ると漏れの原因にもなる。だからこそ、加工中は負荷の変化や音、切粉の出方をよく見て、無理に条件を上げないほうが安定します。ここ、焦るとだいたい面が荒れます。仕上げで一発で決めたい気持ちは分かるんですが、オービット加工は「少しずつ寄せる」のが結果的に速いことが多いです。
安定させる段取りの考え方
バルブ系は形状がゴツくて固定はしやすい反面、加工点が奥まっていたり、干渉が出やすかったりします。工具を短くしたいけど届かない、届くけど突き出しが長い、みたいな板挟みが起きます。だから私は、まず干渉の余裕を出して動かし、面が安定してきたら工具姿勢と突き出しを詰めていく、という順番でやります。いきなりギリギリに詰めると、干渉が怖くて条件を攻められないんですよね。
シール面は「図面上の粗さ」だけでなく、相手部品との当たり方や組み付け条件でも結果が変わります。迷ったら、設計者や品質側とも擦り合わせるのが安全です。
注意：漏れや安全に関わる製品は、加工面の評価・検査・合否判定が社内規定や法規に紐づくことがあります。最終的な判断は専門家にご相談ください。

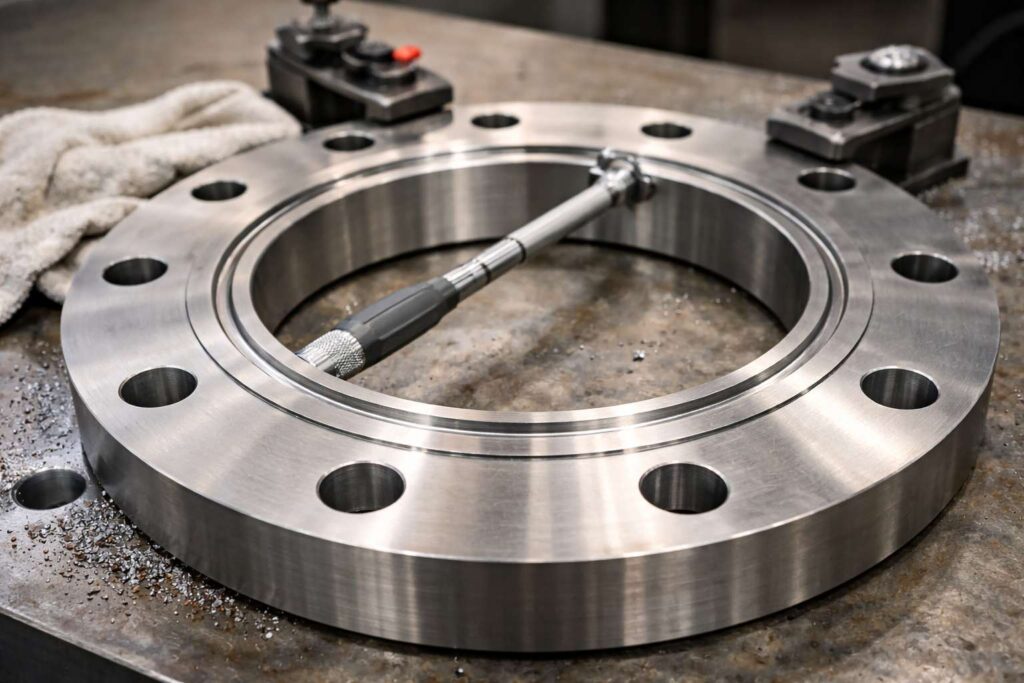

溝加工で工程集約
配管フランジのガスケット溝みたいに、円形溝をぐるっと切りたい場面でもオービット加工は便利です。従来だと「旋盤で溝 → マシニングで穴や面」みたいに分かれていたものが、設備次第ではワンチャックでまとめられます。
工程集約の本当の価値は「段取り誤差の削減」
工程集約の価値は、単に早くなるだけじゃなくて、持ち替え誤差が減ることです。特に同軸度や位置関係が効く部品は、段取り回数が減るほど強い。ここを狙ってオービット加工を採用するのはアリです。さらに言うと、工程間で基準がズレないので、検査側の負担も減ります。「同じ基準で全部できてる」って、地味に強いんですよ。
溝加工でハマりやすいポイント
溝は断続切削になりやすい形状も多く、工具に負担が出ます。特にコーナーRや溝底のつながりで、ほんの少し当たりが変わるだけで面が荒れたり、バリが増えたりします。だから、工具選定は“刃先が強い”だけでなく、切粉を噛みにくい形状や、安定して切れる刃形を選ぶのが大事です。溝幅に対して工具がギリギリすぎると、逃げがなくて擦りやすいので、工具側の余裕も見ておくと良いです。
工程集約の判断軸：持ち替え誤差が品質に効くか？ 段取り時間が律速か？ 検査工数が減るか？ この3つで考えるとブレにくいです
テーパ穴の適用ポイント
テーパ穴も、条件がハマるとオービット加工が効きます。テーパは当たり面の管理が絡むので、角度と面のつながりが重要。切削の当たり方が偏ると面が荒れたり、当たりが片当たりになりやすいです。
「角度」だけじゃなく「面のつながり」を見る
テーパは角度が合っていればOK、ではありません。入口・出口のエッジ、途中の面の連続性、相手部品との当たり方まで含めて機能が決まります。オービット加工でテーパをやる場合、工具の当たり方が微妙に変化しやすいので、面のつながりを意識して条件を詰めたいところです。面が“なんとなく曇る”ときは、擦り気味か、切粉噛み込みが疑わしいです。
仕上げ向きとして設計するのがコツ
適用ポイントは、まず仕上げ工程向きだと割り切ること。荒取りでガツガツ削るより、仕上げで狙いを出すほうが安定します。さらに、工具の突き出しや保持剛性が弱いとビビりやすいので、工具姿勢と干渉も含めて段取りを詰めるのがコツです。特にテーパは当たりが点になりやすいので、ほんの少しの振動が面に出ます。ここ、気になりますよね。だから私は、テーパは“加工条件の上限”ではなく“面が安定する条件”を先に探します。
注意：テーパ面の合否は、測定方法（ゲージ、接触測定、当たり確認など）で見え方が変わります。測定・判定基準は必ず社内ルールや取引先仕様に合わせてください。最終的な判断は専門家にご相談ください。
複合加工機と5軸対応
オービット加工を語るとき、複合加工機と5軸の話は避けて通れません。ワンチャッキングで工程をつなぐなら複合加工機、姿勢自由度で干渉や届きを解決するなら5軸、という整理がしやすいです。
複合加工機は「工程をつなぐ」強さ
複合加工機の強みは、旋削とミーリングを同じ段取りでつなげられること。オービット加工が必要になる案件って、だいたい部品形状がややこしいことが多いので、工程が散らばると誤差と工数が積み上がります。だから、工程をつなげる機械と相性がいいんですよね。オービット加工を「工程設計の武器」として使うなら、機械選びの視点が揃うと判断が速いです。
5軸は「姿勢」を使って難所を避ける
5軸は、届かない・干渉する・突き出しが長い、みたいな問題を“姿勢”で解決できるのが強いです。斜め面のシール面や、偏心位置の円形加工など、旋盤では同軸回転が難しいところに効きます。ただし、5軸は便利なぶん、干渉チェックや段取りの安定化が重要です。ここを雑にすると、良い面は出ません。
このへんの違いをもう少し体系的に見たいなら、切粉ラボ内の下の記事も参考になります。
注意：5軸や複合は便利な反面、干渉リスクや段取り誤差の積み上げも増えます。安全確認の手順づくりは必須です。最終的な判断は専門家にご相談ください。
| あなたの状況 | 選びやすい方向 | 見るべきポイント |
|---|---|---|
| 工程が多く持ち替え誤差が怖い | 複合加工機＋オービット加工 | 基準面の統一、段取り回数 |
| 斜め面・奥まった面を加工したい | 5軸＋オービット加工 | 干渉、工具突き出し、姿勢 |
| 荒取りが多く能率重視 | まずは旋盤を優先 | 切込み量、切粉排出、剛性 |
オービタル溶接とサンダー混同
検索でオービタル溶接が出てきて「え、溶接の話？」となるのはあるあるです。オービタル溶接は配管の周りを自動で回しながら溶接する技術で、オービット加工とは別物です。
名前が似てるだけで、目的が違う
混同の原因は、どちらも「周回する（軌道を描く）」ニュアンスを名前に持っているからですね。オービット加工は切削で形状と面を作ります。オービタル溶接は接合です。目的が違えば、評価も違います。切削なら寸法・面・同軸度・面粗さなどが中心。溶接なら溶け込み、ビード形状、リーク、材質影響などが中心。ここを混ぜると、検討が全部ズレます。
「サンダー仕上げ」との線引きも大事
ついでに言うと、現場だと「サンダーで仕上げる」みたいな話も混ざって、加工方法の前提がズレることがあります。サンダーは便利ですが、狙った寸法や幾何公差を安定して出す用途には基本的に向きません。オービット加工は切削なので、狙い寸法と面を“管理しながら”作れるのが価値です。だから、議論するときは「形状を作る」「面を仕上げる」「接合する」「手仕上げで整える」を分けて話すと、現場の意思決定が速くなりますよ。
目的が「形状を作る」なのか「接合する」なのかで、必要な設備も評価指標も変わります。ここがズレると、検討が全部やり直しになりがちです。
オービット加工とは総まとめ
オービット加工とは、ワークを回さずに工具側を周回させて、旋削に近い相対運動を作る加工です。補間旋削やインターポレーションターニングとも呼ばれ、円弧補間や周速一定制御、Gコードや対話サイクルなど、制御と運用の要素が絡みます。
この記事の結論：向き不向きを押さえれば強い武器
向いているのは、ワークを回しにくい大型部品や、バルブのシール面、円形溝、テーパ面など「回転させずに円形形状を作りたい」場面。工程集約で段取り誤差を減らしたいときにも効きます。逆に、荒取りで効率を追う用途だと不利になりやすいので、仕上げ中心で考えるのが安全です。
最後のお願い：一次情報と現場条件で必ず最終判断
最後にもう一度。機種やオプションでできることは変わりますし、加工条件の正解も現場条件で変わります。正確な情報は公式サイトをご確認ください。迷うところがあれば、工具メーカーや機械メーカー、現場の責任者など専門家にご相談ください。ここを丁寧にやると、オービット加工は「ややこしい特殊加工」じゃなくて、「困ったときに効く選択肢」になりますよ。
旋盤とフライスの基礎から整理したい場合は、下の記事も合わせて読むと理解が早いですよ。
