コレットチャックの仕組み、気になりますよね。ナットを締めるだけで工具がしっかり固定できるのに、なぜ振れが小さくて、しかもワークや工具を傷付けにくいのか。逆に、工具が滑る・空転する、振れが出る、コレットが固着して開かない…みたいなトラブルも、現場だと普通に起きます。ぱっと見はシンプルな道具に見えても、実際はテーパーの角度、コレットの弾性、締付トルク、シャンク表面の状態まで、いくつもの要素が重なって性能が決まるんです。
【切粉ラボ】マスコットキャラクターのキリコンです！！
この記事では、コレットチャックの構造と原理を「テーパー」「スリット」「摩擦」の3点で腹落ちさせつつ、ERコレットを中心に、コレットチャックの種類、メリット・デメリット、選び方、メンテナンス、取付方法とトルク、精度と振れの見方まで、ひと通りつながる形でまとめますよ。
単に仕組みを説明するだけではなく、実際の現場でありがちな「なぜ滑ったのか」「なぜ振れが急に増えたのか」「どこから点検すべきか」まで、あなたが判断しやすいように整理していきます。
読み終わる頃には、コレットチャックの仕組みが分かるだけじゃなく、あなたの現場で「何を点検して、どう直すか」まで判断しやすくなれば幸いです。これから導入を考えている人にも、すでに使っているけど不安がある人にも、実務にそのまま持ち込める内容にしています。
大昭和精機さんのコレットチャック段取り手順の動画も引用させていただいたのでよかったら観ていってくださいね！！
コレットチャックの仕組み基礎
まずは「なぜ締めると均等に締まるのか」を、構造と原理で整理します。ここが分かると、メリット・デメリットやトラブルの理由が全部つながって見えてきます。コレットチャックは見た目だけで理解しようとすると、ただの細い筒とナットの組み合わせに見えますが、実際はかなり合理的にできています。先に基礎を押さえておくと、後半の実務パートで出てくる滑りや振れの話もすっと入ってきますよ。
コレットチャックとは
コレットチャックは、工作機械の主軸やホルダ側に取り付けて、工具シャンクやワークを保持するチャックです。いちばんの特徴は、爪で点や線で掴むんじゃなくて、円周方向に広い面積で包み込むように保持することです。ここが、いわゆる一般的な三つ爪チャックやドリルチャックと考え方が違うところですね。局所的に押し付けるのではなく、全周に近い形で当たりを作るので、同じ「固定する」という目的でも、精度や当たり方の質がかなり変わってきます。
この「包み込み」が効くので、同心度（芯の合い方）が出しやすく、振れも小さくしやすいです。工具側で言うと、ドリル・リーマ・小径エンドミルなど、精度を出したい場面で頼りになりますし、ワーク側で見ても、把持痕をできるだけ抑えたい場面ではかなり有利です。特に小径工具は、ほんのわずかな振れが切削負荷の偏りにつながり、そのまま欠けや折損に直結しやすいので、コレットチャックの価値が見えやすいかなと思います。
また、コレットチャックは「締め付ければ終わり」の道具ではなく、正しく扱って初めて性能が出るタイプです。コレットの内径とシャンクがきれいか、締付順序が正しいか、規定トルクに近い状態で締まっているかで、同じホルダでも結果が変わります。つまり、道具としてのポテンシャルは高いけれど、雑に使うとその良さが一気に消えるんです。ここを知らずに「コレットは滑る」「精度が出ない」と判断してしまうのは、ちょっともったいないですね。
もうひとつ言うと、コレットチャックは万能ではありません。高トルクの荒加工や、保持力を最優先にしたい場面では、他の把持方式のほうが向いていることもあります。なので、コレットチャックとは「高精度に、比較的きれいに、安定して保持するための代表的な方法」と捉えるのが実務ではしっくりきます。
現場感で言うと、コレットチャックは「精度を稼ぎやすい代わりに、扱いが雑だと一気に性能が落ちる」タイプの道具です。仕組みを知っているほど、安定して使えます。逆に言えば、正しい扱いを覚えるだけで、加工の安定感がぐっと上がりやすい道具でもあります。

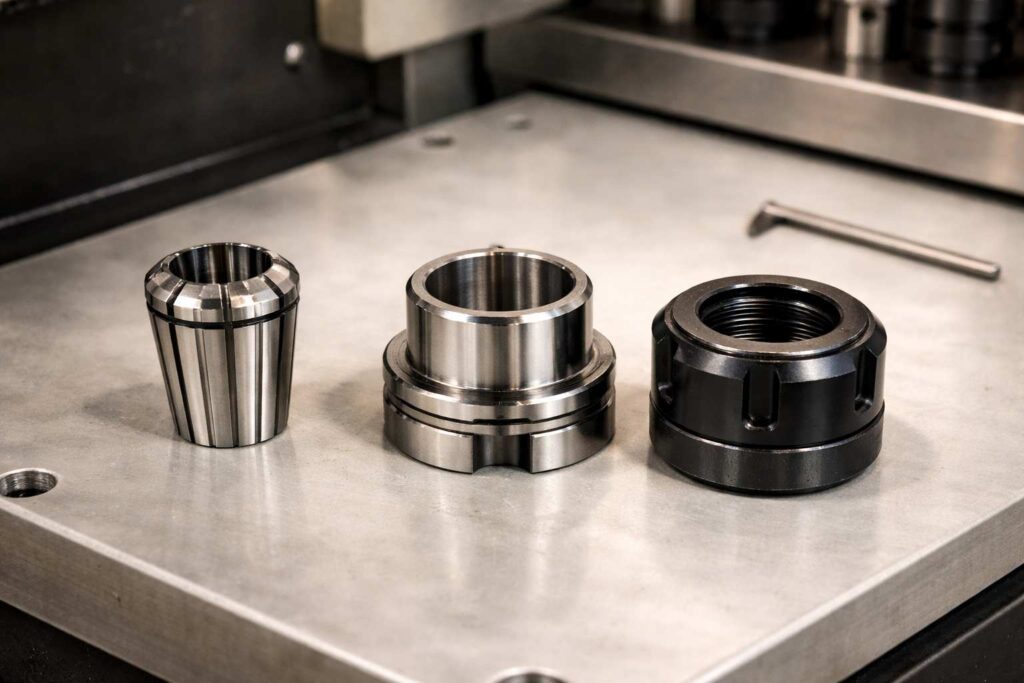

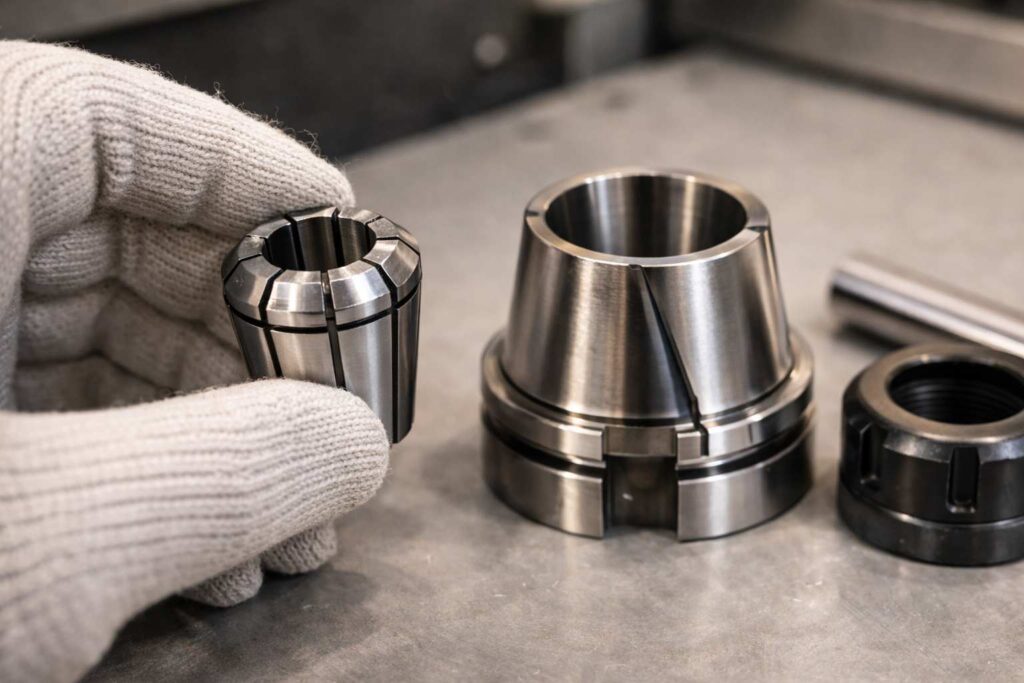

コレットチャックの構造
基本はシンプルで、主にコレット本体、チャック本体（テーパー部）、締付ナットで成り立ちます。コレット本体は筒状で、縦方向に複数のスリットが入っていて、ここが「しなる」ことで径が変わります。このスリットがあるから、金属でありながら適度に開閉できるわけです。見た目はただの切り込みですが、このスリットの数や配置、肉厚、材質のバランスが、締まり方や寿命、振れの安定性に効いてきます。
チャック本体側にはコレットが当たるテーパー面があり、ナットを締めるとコレットがテーパーに押し込まれて、内径側が均等に縮みます。ここで重要なのは、ただ押されているのではなく、テーパー面に沿ってガイドされながら収縮するという点です。直線的に押し潰す構造ではないからこそ、工具シャンクに対して比較的均一な圧力がかけやすくなっています。だから芯も出しやすいし、当たりも安定しやすいんです。
締付ナットは、回転によってコレットを所定位置に引き込み、または押し込む役割を持ちます。ナット形状も意外と重要で、内側のかかり部や偏心リングの有無によって、コレットの着脱性や組み付けのしやすさが変わります。逆ねじ（左ねじ）を採用している特殊なケースもあるため、念のため確認しましょう。慣れていないと、逆方向に力をかけて無理に回してしまい、ナットやネジ山を痛める原因にもなります。
さらに、構造を見るときは「接触面」がどこにあるかを意識すると理解しやすいです。コレット内径と工具シャンク、コレット外径とテーパー面、ナットとかかり部。この3つの接触がそれぞれきれいで、偏りなく動けることが前提になります。どこかに切粉や打痕、油膜があると、構造としては成立していても、本来の動きになりません。つまり、構造は部品の形だけでなく、接触の質まで含めて考えるのが実務では大事です。
スリット入りの筒が、テーパーに押されて縮む。これがコレットチャックの構造の核心です。部品点数は少なく見えても、各部の当たり面が正常に働くことではじめて、均一な把持が成立します。
| 部品 | 主な役割 | 不具合が出たときの影響 |
|---|---|---|
| コレット本体 | 工具やワークを弾性で把持する | 摩耗や弾性低下で滑り・振れ増大 |
| テーパー部 | 軸方向の力を収縮力へ変換する | 打痕や汚れで偏締めや固着 |
| 締付ナット | コレットを正しい位置へ導く | 噛み込み不良で組付け不良 |
コレットチャックの原理
締付ナットを回すと、コレットがテーパー部へ押し込まれます。テーパーは、軸方向に押す力を半径方向（ラジアル方向）の締付力に変換する役割です。これでコレットが内側へ収縮し、工具シャンクを全周で締め付けます。この「軸方向の力を半径方向に変える」という力の変換こそが、コレットチャックの原理のど真ん中です。見た目では分かりづらいですが、やっていることは非常に理にかなっていて、単純なねじ締めの力を効率よく把持力へ変換しているわけです。
保持力はざっくり言うと摩擦力が主体です。だから、シャンク表面やコレット内径に油分・切削液が残っていると摩擦係数が落ちて、滑りや空転が起きやすくなります。ここを誤解していると、「規定トルクで締めたのに抜けた」というトラブルになります。実際には、締付力そのものより、接触面の状態で結果が変わるんですね。つまり、同じ締め方でも、乾いたきれいな面と、油が残った面では保持力が同じにならないんです。
もうひとつ大事なのが、コレット自体の弾性です。繰返しの開閉や摩耗で弾性が落ちると、均一に縮まなくなって保持力がガクッと落ちます。ナットを締めても「腰がない」感じになったら、寿命を疑った方が早いです。金属は無限に同じ性能を保つわけではないので、使っていれば少しずつ疲労が蓄積します。特に細かいスリット部には応力が集まりやすいので、見た目がそこまで傷んでいなくても、締まり方が変わっていることがあります。
また、原理を理解すると「なぜ締めすぎもダメなのか」も見えてきます。締めすぎれば一時的に強く保持できるように感じても、コレットやテーパー面に過大な面圧がかかり、摩耗や変形を早めることがあります。すると、長期的には精度も寿命も悪化しやすいです。逆に締め不足なら、収縮が足りず滑りやすい。つまり、原理上は適正な力で、適正な接触状態を作ることがいちばん大事で、力任せが正解ではありません。
コレットチャックの原理は、単に「締めると縮む」ではなく、「テーパーが力を変換し、コレットの弾性が均一な締まりを作り、摩擦が保持を成立させる」という3つの組み合わせです。この3点をセットで理解しておくと、現場で不具合が起きたときに、どこを疑うべきかがかなり分かりやすくなります。
コレットチャックは摩擦で持つので、油膜があると保持力が目に見えて落ちます。脱脂と清掃は、精度以前に安全面でも重要です。特に工具抜けは事故やワーク不良につながるので、軽く見ないほうがいい。
シャンクの挿入長さはできるだけ長くするほうが有利に働きますよ。
把持の基本原理や製品ごとの推奨条件は、使用するメーカーの公式情報も合わせて確認しておくと安心です。たとえば、出典：BIG DAISHOWA「ERコレットチャック」のようなメーカー公式ページは、構造や用途の確認に役立ちます。

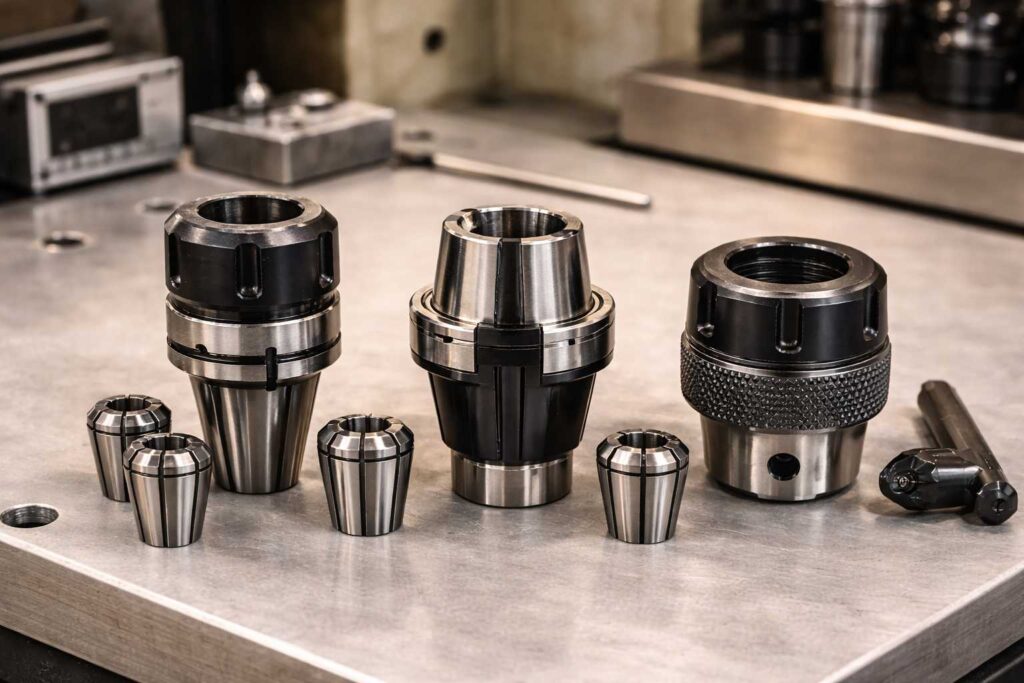

コレットチャックの種類
現場でよく出るのは、ERコレットチャック、スプリットコレット（独自規格含む）、ドリルチャック（コレット式とは別系統）、そして旋盤側だとコレットチャック（ワーク把握用）やパワーコレット系です。ここでは「工具保持」の文脈で整理します。種類を分けて考える意味は、形が違うからではなく、何を優先して設計されているかが違うからです。精度優先なのか、着脱性優先なのか、広い径に対応したいのか、この違いで選ぶべき方式が変わります。
ERコレットチャックは、いちばん汎用性が高く、サイズ展開も豊富で、初めて導入するならまず候補になる方式です。0.5mm刻みで幅広い工具径に対応しやすく、ホルダ1本で複数の工具径をカバーしやすいので、コスト面でも段取り面でもバランスが良いです。高回転との相性も比較的良く、小径ドリルやリーマ、一般的なエンドミルで使いやすいですね。
一方で、スプリットコレット系や独自規格のクイックチェンジタイプは、段取り時間の短縮を優先したいときに効きます。交換スピードが速く、繰返し作業の多いラインではメリットが大きいです。ただし、規格がメーカー独自だったり、精度や把持力に製品差があったりするので、単純に「速いから優秀」とは言い切れません。導入前に用途を絞って判断した方が失敗しにくいです。
ドリルチャックはジョーで掴む別系統ですが、比較対象としてよく名前が出ます。工具径の可変幅が大きく、さっと使えるのが強みです。ただし、振れ精度や高回転時の安定性ではコレットに劣る場面が多く、精度重視の加工では不利になることがあります。穴あけだけなら便利でも、仕上がりや工具寿命まで考えると、コレットに分があるケースは多いです。
また、重切削や高トルク重視なら、コレット系にこだわらず、ミーリングチャック、サイドロック、焼ばめホルダなどを検討する考え方も必要です。コレットチャックの種類を知る本当の意味は、「コレットの中で何を選ぶか」だけではなく、「そもそもコレット方式が最適か」を見極めることにあります。
| 種類 | 特徴 | 向く用途 | 注意点 |
|---|---|---|---|
| ERコレット | 標準規格でサイズが豊富 | ドリル、リーマ、小径エンドミル | 保持力は摩擦依存、脱脂必須 |
| スプリット系 | 着脱が速いタイプもある | 段取り短縮、クイックチェンジ | 規格が限定、精度は製品差 |
| ドリルチャック | ジョーで把持、可変幅が大きい | ボール盤、軽切削の穴あけ | 振れはコレットに劣りやすい |
「何でもERでいける」と思うと、重切削や高トルクで滑ったりします。逆に、ドリルチャックで精度が必要な加工をやると、振れで工具寿命が縮んだり面が荒れたりします。要するに、種類の違いは優劣ではなく役割分担です。あなたの加工内容に対して、どの方式がいちばん無理なく性能を出せるか、そこを基準に選ぶのがいちばん早いですよ。

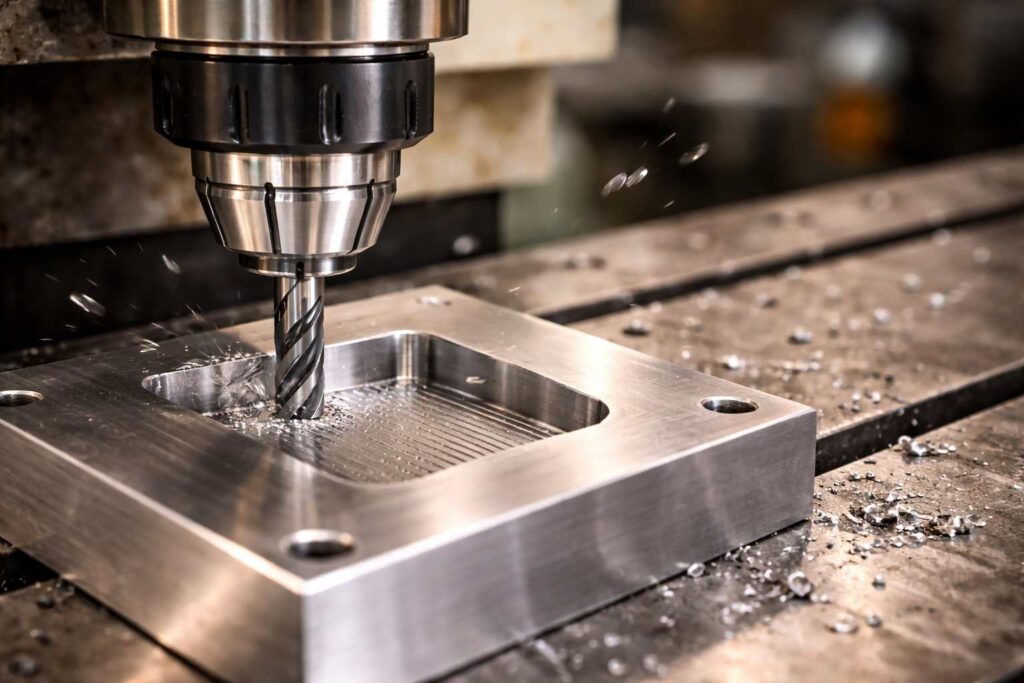

コレットチャックのメリット
メリットは大きく3つです。ひとつ目は、把握面積が大きく圧力が分散されるので、ワークや工具を傷付けにくいことです。局所的に強く押し込む方式だと、どうしても当たりの強い部分ができて、表面にダメージが出やすくなります。その点、コレットチャックは全周に近い面で受けるので、接触の偏りが少なく、シャンクへの負担を抑えやすいんです。
ふたつ目は、全周で均一に締まるので同心精度を出しやすく、振れを抑えやすいことです。ここは加工品質に直結するポイントですね。振れが小さいと、工具の刃先にかかる負荷がそろいやすく、片刃だけ先に仕事をするような状態を減らせます。結果として、工具寿命の安定、穴位置の精度、面粗さの改善など、いろいろな面でプラスに働きます。
みっつ目は、段取り面で工具交換が比較的スムーズなことです。特にERコレット系はサイズバリエーションが豊富で、ホルダを大きく変えずに工具径へ合わせやすいので、現場の使い勝手が良いです。複数径の工具を扱う場合でも、適切なコレットを用意しておけば、専用ホルダを大量に増やさず運用しやすいのは大きなメリットかなと思います。
さらに見逃しにくい利点として、再現性の高さがあります。きちんと清掃し、同じ手順で同じ条件で組み付ければ、比較的一定の結果を出しやすいです。これが、量産でも試作でも効いてきます。加工そのものの腕前も大事ですが、保持条件の再現性が高いと、原因の切り分けがしやすくなるんです。トラブルが起きたときにも「チャック周りはこの条件で固定されている」と分かるだけで、診断がかなりラクになります。
特に小径工具は、振れがそのまま欠け・折損に直結します。コレットチャックのメリットは「工具を守りながら、加工の再現性を上げる」方向で効いてきます。ただし、メリットをきちんと引き出すには、後で説明するメンテナンスやトルク管理までセットで考える必要があります。そこまで含めて使えて初めて、コレットチャックの良さがちゃんと活きます。
コレットチャックの強みは、高精度・低ダメージ・再現性の3つがバランスよく取りやすいことです。精度を狙う加工で「まず候補に入る」のは、この総合力があるからですね。
コレットチャックの仕組み実務
ここからは、実際に使うときに差が出るポイントをまとめます。デメリットを理解して、選定とメンテで弱点を潰すと、コレットチャックはかなり頼れる相棒になります。基礎を知っているだけでも役立ちますが、実務では「その知識をどう使うか」がもっと大事です。ここから先は、トラブル回避や日々の運用にそのまま使える視点で整理していきます。
コレットチャックのデメリット
弱点ははっきりしていて、保持力が摩擦依存なことです。油膜が残ると滑るし、締付トルクが不足しても滑ります。さらに、コレットの摩耗や弾性低下が進むと、締めても均一に縮まず、保持力も精度も落ちます。ここを理解していないと、「見た目は締まっているのに抜ける」というトラブルに悩みやすいです。コレットは“噛み込んで止める”方式ではなく、“面で持つ”方式なので、表面状態にかなり左右されるんですね。
あと、重切削や大径工具など、切削トルクが大きい用途ではコレット方式が不利になることがあります。この場合は、ミーリングチャックやサイドロック、焼ばめなど、別方式を検討した方が安全です。たとえば、横方向の負荷が大きい加工や、突発的に大きな負荷が入る条件では、摩擦主体の把持は余裕が少なくなることがあります。もちろん条件次第ですが、「精度は良いけど、保持余力は万能ではない」という理解が大事です。
さらに、コレットチャックは部品精度と扱いの影響を受けやすいです。コレット、ナット、テーパー面、シャンク、それぞれの状態が積み重なって結果が出るので、どれかひとつが悪いだけでも、性能が落ちたように見えます。これは言い換えると、トラブルの原因が分散しやすいということでもあります。現場で「なんとなく調子が悪い」と感じたら、1箇所だけを見るのではなく、接触面全体を疑う癖をつけたほうがいいです。
加えて、消耗品管理が必要なのもデメリットと言えます。コレットは半永久的には使えませんし、ナットも内側のかかり部が摩耗したり傷んだりします。新品時の性能を前提に使い続けると、いつの間にか振れが増えたり、滑りやすくなったりして、原因不明に見える不具合になります。つまり、コレットチャックは性能が高い代わりに、放置運用に弱いんです。
ただ、こうしたデメリットは「使えない」という話ではありません。むしろ、弱点が分かっていれば避けやすいタイプです。重切削は別方式を使う、脱脂を徹底する、寿命管理をする。これだけでも、かなり安定します。
「保持力が足りないかも」と感じたら、無理に続行しないのが大事です。工具抜けやワーク飛びは危険なので、最終的な判断は専門家にご相談ください。安全に関わる内容は、設備条件や加工条件でも変わります。
コレットチャックの選び方
選び方は、加工内容から逆算が基本です。ざっくり優先順位を作るなら、精度（振れ）、回転数、切削トルク、工具交換頻度の4つで考えると迷いにくいです。この4つは、それぞれ独立しているようでいて、実際はトレードオフになりやすいです。たとえば、精度と高回転に強い方式が、必ずしも高トルクに最適とは限りません。だから、まず「今回の加工で何を優先するか」を先に決めるのがコツです。
小径工具・高回転・精度重視なら、ERコレット中心で考えて問題ない場面が多いです。一般的な穴あけ、リーマ仕上げ、小径エンドミル加工なら、再現性と使い勝手のバランスが良いです。一方で、重切削やビビりが出やすい条件では、保持力に余裕がある方式へ切り替えた方が、結果として工具寿命も安定します。ここで大事なのは、チャック単体で考えず、工具径、突き出し長さ、被削材、加工条件まで含めて判断することです。
また、量産と単品でも選び方は変わります。量産なら、交換時間や段取りのしやすさが生産性に直結するので、クイックチェンジ性や運用のラクさも大事です。逆に単品や高精度加工では、交換速度よりも、振れと再現性のほうが重要になることがあります。つまり、「何を作るか」だけでなく、「どう回す現場か」でも最適解は変わるわけです。
迷ったときの目安
さらに、選定では「使える最大径」だけで決めないことも大切です。対応径に入っていても、その上限付近で常用するのか、どの程度の切削負荷がかかるのかで、実際の安定性は変わります。理屈上はつかめても、常に余裕があるとは限らないんですね。できれば、カタログ上のギリギリではなく、少し余裕を持った運用を考えると安定しやすいかなと思います。
数値で「これ」と断定するのは危ないので、カタログ値やメーカー推奨条件は必ず確認してください。正確な情報は公式サイトをご確認ください。最終的な選定は、設備側の仕様や安全条件も踏まえて、必要ならメーカーや専門家に相談して決めるのが安心です。
選び方で迷ったら、「この加工で困るのは何か」を先に言語化すると決めやすいです。振れが困るのか、抜けが困るのか、交換時間が困るのか。ここが決まると、チャック選定もかなり整理できますよ。

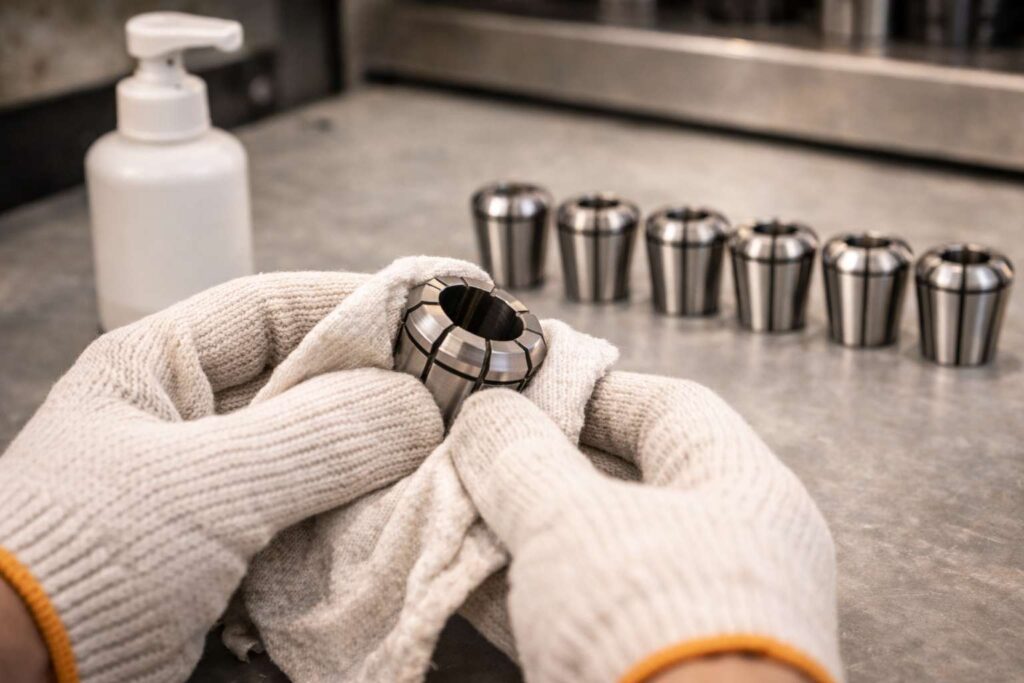

コレットチャックのメンテナンス
コレットチャックは、メンテで性能が決まります。特に効くのは、脱脂、清掃、摩耗チェックの3点です。シャンクとコレット内径は、切削油が残りやすいので、使うたびに軽くでも脱脂できると滑りが減ります。「そんなことで変わるの？」と思うかもしれませんが、摩擦で持っている以上、接触面の状態はかなり効きます。実際、保持力不足の相談で多いのは、機械的な破損よりも、まず油膜や汚れです。
また、コレットのスリット部やテーパー当たり面に切粉が噛むと、均一に収縮しません。結果として振れが増えたり、締めたつもりでも保持力が出なかったりします。地味だけど、ここが一番「効く」ポイントです。特に細かい切粉は見落としやすく、エアブローだけでは取り切れないこともあります。必要に応じてウエスや洗浄剤を使って、当たり面をしっかり確認したほうが、結果的にトラブルを減らせます。
メンテナンスで大事なのは、見た目だけで判断しないことです。コレットは、目立つ割れがなくても弾性が落ちていることがあります。最近なんとなく滑る、同じ条件なのに締まりが甘い、振れが増えた、こういう変化があるなら、消耗を疑った方が早いです。現場では「まだ使えそう」で引っ張りがちですが、そこが不良率や工具破損の増加につながることも多いんです。
ナット側も忘れがちですが重要です。内側のかかり部が摩耗したり、傷や打痕がついたりすると、コレットの座りが悪くなります。すると、正しく組み付けたつもりでも、偏って締まることがあります。コレットだけ新品にしても改善しない場合は、ナットやテーパー面まで見直した方がいいですね。
理想を言えば、日常点検と定期交換のルールを作るのがいちばんです。毎回の清掃、定期的な振れ確認、一定期間または一定回数での交換。この運用ができると、原因不明のトラブルがかなり減ります。メンテナンスは手間に見えますが、結果として不良や停止時間を減らすので、十分に元が取れるかなと思います。
コレットは消耗品です。弾性が落ちた状態で使い続けると、トラブルが増えて結局コストが上がりやすい。交換タイミングを決めておくと管理がラクですよ。ナットやテーパー面も、セットで状態確認すると精度が安定しやすいです。
| 点検項目 | 確認内容 | 異常時の影響 |
|---|---|---|
| コレット内径 | 油膜・汚れ・摩耗 | 滑り・把持不足 |
| スリット部 | 切粉詰まり・割れ・疲労 | 偏締め・振れ増加 |
| ナット | 傷・変形・かかり部摩耗 | 組付け不良 |
| テーパー面 | 打痕・汚れ・当たり不良 | 固着・精度低下 |

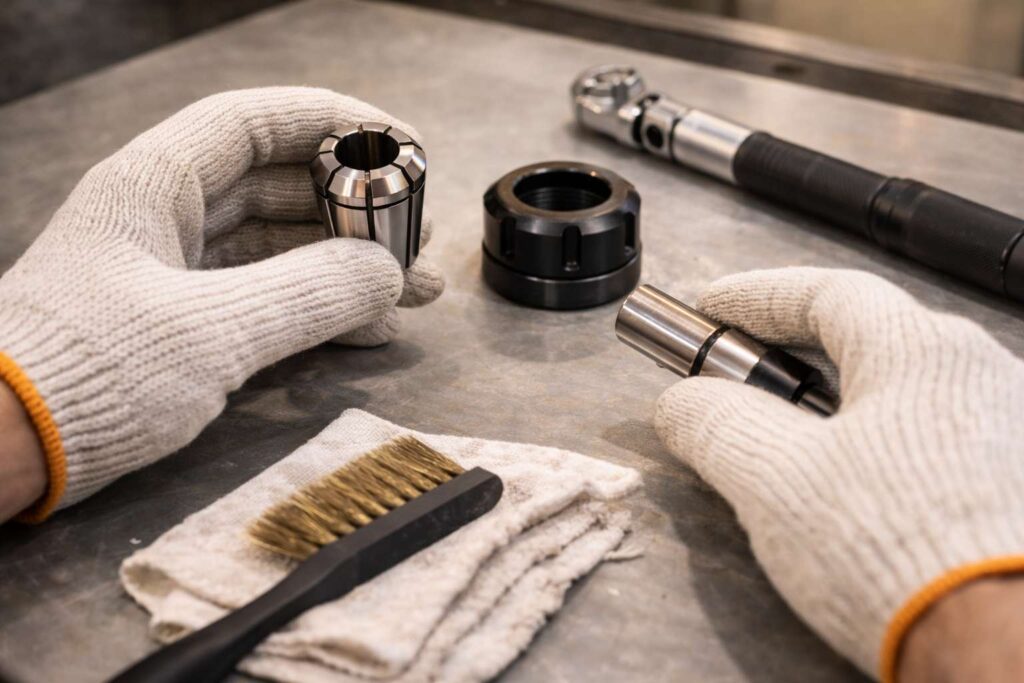

コレットチャックの取付方法とトルク
取付でいちばん多いミスは、組付け手順の崩れです。基本は先にコレットをナットに正しくはめてから、チャック本体へねじ込みます。コレットを斜めに噛ませると、締めても偏って縮み、振れ・滑りの原因になります。ここは地味ですが、本当に大事です。構造上、正しい位置関係でコレットが導かれないと、本来の均一収縮ができません。つまり、取付手順そのものが、仕組みの一部なんです。
よくあるミスは、工具をコレットに差した状態のまま、なんとなく本体へ押し込んで締めてしまうパターンです。これでたまたまうまくいくこともありますが、毎回安定するとは限りません。特に精度を狙う加工では、こうした“なんとなく組付け”が、振れや工具抜けの原因になります。面倒でも、正しい順序を徹底した方が、結果として段取りのやり直しが減ります。
トルクは「強く締めれば正義」ではありません。あくまでメーカー指定を守るのが基本で、過大締付はコレットやナット、テーパー面の寿命を縮める原因になります。逆に不足すると滑ります。つまり、トルク管理は単なる締め忘れ防止ではなく、保持力と寿命のバランスを取るための管理なんですね。ここを感覚だけでやっていると、人によって締め方が変わり、再現性が落ちやすいです。
もしトルクレンチを使う運用にできるなら、再現性が一気に上がります。締めムラが減って、振れも滑りも安定しやすいです。特に複数人で設備を扱う現場では、トルクレンチの有無で結果がかなり変わることがあります。「同じ製品なのに担当者によって調子が違う」というときは、締付条件が揃っていないことも少なくありません。
また、トルク管理ではネジ部や座面の状態も無視できません。汚れやかじりがあると、同じ力で回しても実際の締付状態が変わることがあります。なので、単に数値だけ合わせれば良いわけではなく、きれいな状態で、正しい手順で、適正トルクに近づけることが大事です。ここまで揃えて初めて、コレットチャックの本来の性能が出やすくなります。
トルク値は製品ごとに違うので、目安で決め打ちしない方が安全です。正確な情報は公式サイトをご確認ください。最終的な判断は専門家にご相談ください。特に高回転や高負荷条件では、締付条件のズレがそのままトラブルにつながりやすいです。
取付は「順序」「清掃」「トルク」の3点セットで考えると安定しやすいです。どれか1つだけ良くても、他が崩れていると結果が出にくいですよ。
コレットチャックの精度と振れ
精度の話で多いのが、「チャックが悪いのか、工具が悪いのか、機械が悪いのか分からない」問題です。結論から言うと、振れは足し算で増えます。ホルダ、コレット、ナット、工具シャンク、そして組付け状態まで、全部が積み重なります。つまり、どこか1箇所だけ新品で高精度でも、全体が高精度になるとは限らないんですね。この感覚は、実際に悩んでいる人ほどしっくり来ると思います。
振れは各要素が積み重なって悪化するので注意しましょうね。
一般にコレットチャックの振れ精度は数μm〜10μmオーダーを狙えることが多いですが、これはあくまで一般的な目安です。等級（A級、AA級など）や測定位置でも変わるし、何より清掃・組付けで簡単に崩れます。たとえば、工具先端で見るのか、コレット直近で見るのかでも数値は変わりますし、突き出し長さが長くなれば先端の振れは大きくなりやすいです。数字だけを見て一喜一憂するのではなく、どの条件で測ったかまで含めて判断することが大事です。
振れが大きいと、工具の片刃だけに負荷が集中しやすくなります。その結果、切削抵抗の偏り、面粗さの悪化、寸法のばらつき、工具寿命の低下につながります。特に小径工具や仕上げ加工では、わずかな差でも結果に出やすいです。なので、振れを軽く見ると、加工そのものの問題だと勘違いして遠回りしやすいんです。ここ、見落としやすいですよね。
改善したいなら、まずは基本に戻るのがいちばんです。コレット内径とシャンクの脱脂、ナットやテーパー面の清掃、摩耗したコレットの交換、正しい組付け。このあたりを揃えるだけでも、数値が改善することは珍しくありません。それでもダメなら、工具シャンク精度や主軸側の状態まで含めて確認する流れになります。要するに、振れの診断は“高価な部品を買う”前に、“接触面を整える”のが先です。
「μm」の感覚が曖昧だと、許容範囲の判断がズレがちです。単位感の整理が必要なら、下記記事も合わせてどうぞ。数値を正しくイメージできると、どこまで許容して、どこから対策すべきかの判断もしやすくなります。
振れが大きいときの点検順
なお、精度に関する数値は、機械条件や測定条件で変わります。本文中の数値感はあくまで一般的な目安として捉えてください。より厳密な要求がある場合は、使用するホルダやコレットの仕様書、またはメーカーの測定条件を必ず確認したほうが安全です。
振れの原因は1つとは限りません。チャックだけを疑って交換しても改善しないことがあるので、工具、組付け、主軸側まで含めて順番に切り分けるのが大事です。
コレットチャックの仕組みと選び方まとめ
コレットチャックの仕組みは、スリット入りのコレットがテーパーに押し込まれて均一に収縮し、摩擦で保持する――これに尽きます。だからこそ、脱脂や清掃、適正トルク、コレットの寿命管理が効いてきます。仕組みそのものはシンプルですが、結果を左右する条件は意外と多く、そこを理解しているかどうかで、使い勝手も精度もかなり変わります。
あなたの用途が「精度と再現性を取りたい」のか、「段取りを速くしたい」のか、「高トルクに耐えたい」のかで、最適解は変わります。迷ったら、加工条件と安全面を優先して、メーカー推奨や現場の基準に合わせて選ぶのがいちばん堅いです。小径工具中心で高精度を狙うならコレットチャックはかなり強い選択肢ですし、逆に高負荷条件なら他方式も視野に入れるべきです。つまり、コレットチャックを正しく理解することは、コレットを選ぶことだけでなく、「あえて別方式を選ぶ判断」まで含んでいます。
また、コレットチャックは導入して終わりではありません。性能を安定させるには、日常の清掃、接触面の確認、正しい組付け、適正トルク、そして消耗品の交換管理まで含めて運用する必要があります。ここまでできると、加工の再現性が上がり、トラブルの切り分けもラクになります。逆に、この管理を省くと、せっかくの高精度な仕組みが十分に活きません。
この記事で押さえておきたい要点を、最後にシンプルに言い切るなら、コレットチャックは「仕組みを理解して丁寧に扱うほど、きっちり応えてくれる道具」です。構造、原理、種類、選び方、メンテナンス、トルク、振れ。この流れを一通りつかめていれば、現場で起きる多くの悩みはかなり整理しやすくなるはずです。
本文中の数値や精度の話は、あくまで一般的な目安です。製品仕様や使用条件で結果は変わるので、正確な情報は公式サイトをご確認ください。最終的な判断は専門家にご相談ください。安全や品質に関わる場面では、設備条件を含めた確認を優先してください。
固定やクランプの考え方をもう一段深めたいなら、段取り全体の視点として下記記事も役に立つと思います。チャック単体だけでなく、加工全体の支え方まで理解すると、より安定した段取りが組みやすくなりますよ。
