こんにちは、切粉ラボ運営のMakaです。5軸加工機って、導入する価値が本当にあるのか、判断がめちゃくちゃ難しいですよね。5軸加工とは何か、同時5軸加工と割り出し5軸加工の違い、段取り削減や多面加工の効果は分かる。でも一方で、導入コストや運用コスト、NCプログラムの難しさ、5軸加工CAMやポストプロセッサの設定、干渉チェックやマシンシミュレーションまで考えると「結局どこが地雷？」って不安になるはずです。ここ、気になりますよね。
【切粉ラボ】マスコットキャラクターのキリコンです！！
この記事では、現場目線で5軸加工機のメリットとデメリットを整理しつつ、プログラム運用のリアル（何で詰まるのか、どこを固めるべきか）まで一気にまとめますよ。
読むほどに、導入判断と運用設計の見通しが立つように作ったのでぜひ最後まで読んでいってくださいね。
5軸加工機のデメリット・メリットとプログラム
まずは全体像です。5軸が強い理由は「姿勢が作れる」こと。ただし、その強さはプログラムと段取りが成立して初めて出ます。ここでは5軸の基本、加工方式の違い、メリットの出し方、そしてデメリットの正体を整理します。

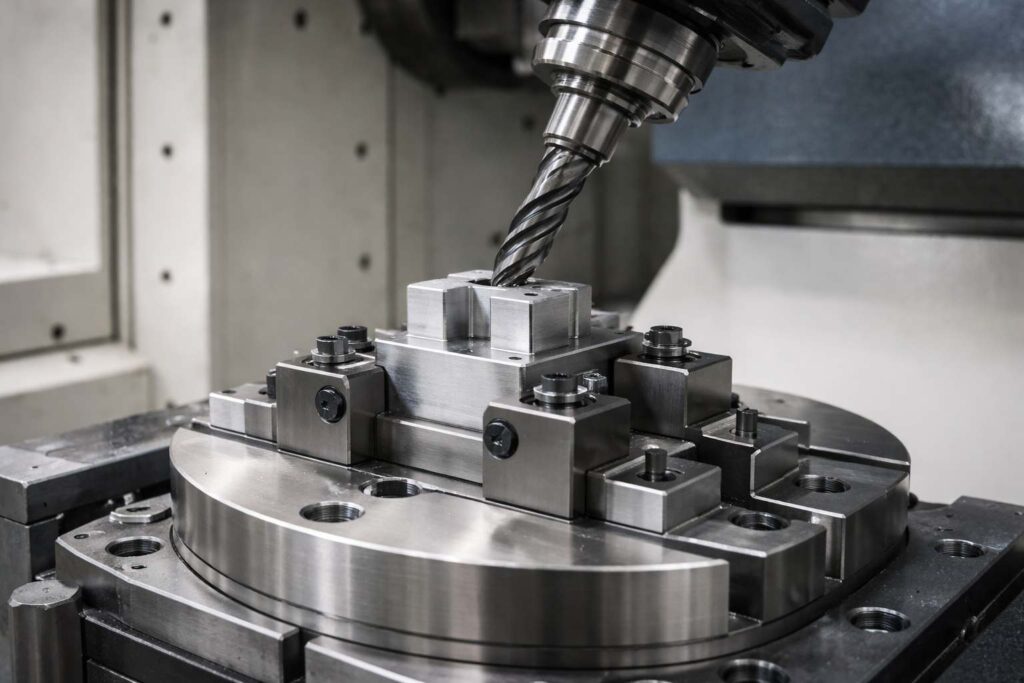

5軸加工とは何が違う
5軸加工の本質は、X・Y・Zの直線移動に加えて回転軸（A/BまたはA/Cなど）を使い、工具姿勢を変えながら加工できる点にあります。3軸だと「工具が届かない」「突き出しが長くなる」「当たるから避けられない」みたいな局面が出がちですが、5軸は姿勢で解決できることが多いです。たとえば、深いポケットの底面を仕上げるとき、3軸だとロング工具でビビりやすいのに、5軸なら姿勢を作って短い工具で当てられる。これだけで面が安定して、工具寿命も延びやすいんですよ。
ただし、5軸は万能ではありません。姿勢が増えるぶん、ワーク座標の感覚が崩れたり、回転中心の誤差や段取り誤差が積み上がったりします。結果として、加工そのものより先に安全と基準が成立しているかが成否を分けます。ここで言う「基準」は、単に原点を合わせるだけじゃなくて、ワーク固定の再現性、当て面の一貫性、治具の変形、クランプの当たり方まで含めた“現場の再現性”です。5軸はワンチャッキングで多面をやれる反面、途中で姿勢を変えたときに、ワークに無理な力がかかって微妙に動くと、寸法がぜんぶズレることもあります。だからこそ、基準の作り込みが命なんですよね。

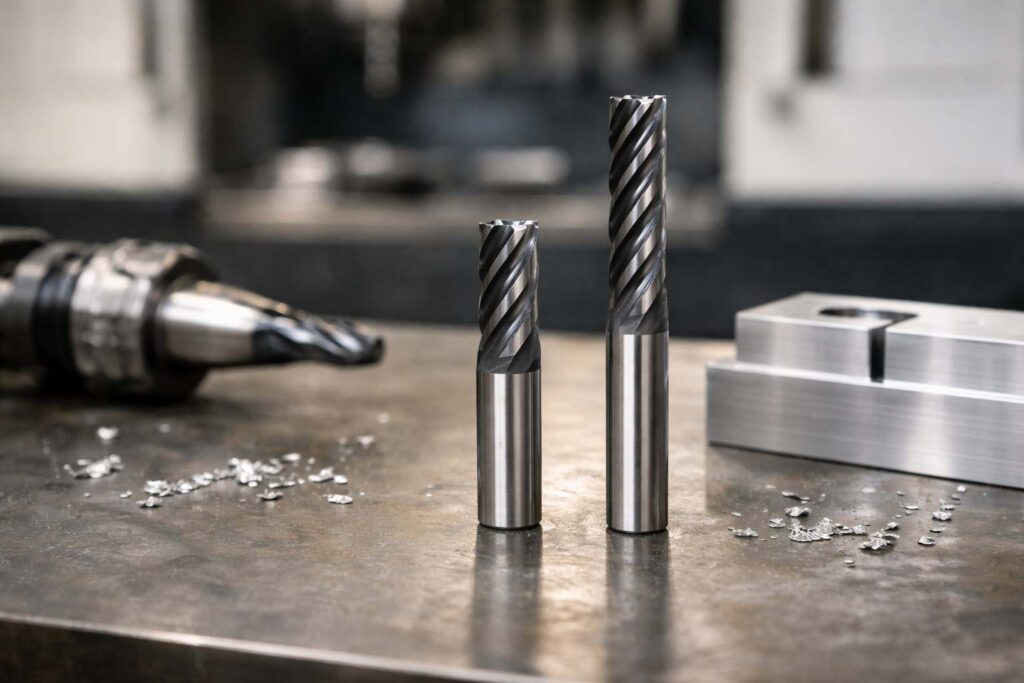

現場で体感しやすい「違い」
5軸の違いは、ざっくり言うとこの3つ
逆に増えるリスク
増えるのは「軸」じゃなくて「考えること」です。回転中心のズレ、軸の方向の解釈、座標変換、姿勢変化による送りの効き方、そして機械干渉。3軸の延長で見積もると、導入後に詰まりやすいので注意してください。
現場感の結論：5軸の導入は「できる/できない」ではなく、「安全に再現できる型を作れるか」で決まります。

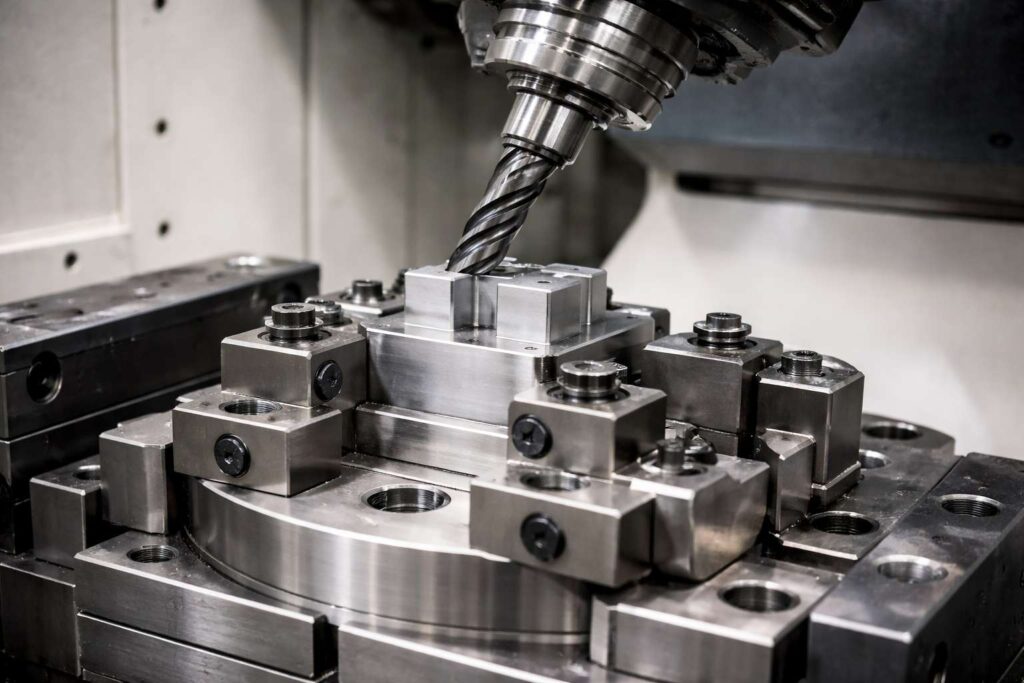

同時5軸加工の特徴
同時5軸加工は、5軸すべてを連続的に動かしながら切削します。自由曲面や深いアンダーカットのように、3軸や割り出しでは分割加工になりやすい形状で本領発揮します。仕上げ面の品位が上がりやすく、工具突き出しを短くできるのでビビりやたわみも抑えやすいです。さらに、工具の当たり方を最適化しやすいので、加工痕の方向性をコントロールできるのも地味に大きいポイントです。金型のキャビティ面とか、航空系のインペラみたいな面は、ここが効いてきます。
一方で、同時5軸はプログラムの難易度が一段上がります。工具だけじゃなく、ホルダ・主軸頭・治具・テーブルまで含めて干渉リスクが増えるからです。さらに、回転軸が動くことで実質的な送りや切削方向が変わり、条件設定も繊細になります。たとえば、同じF値でも姿勢によって工具先端の線速度が変わったり、刃当たりが偏って面が荒れたりします。ここ、やってみると「3軸の感覚が通用しない」って感じやすいところなんですよ。
同時5軸が効く代表パターン
同時5軸の落とし穴
同時5軸で事故りやすいのは、ツールパスが“それっぽく”見えるのに、実機では当たるパターンです。CAM上で工具だけ見ていると問題なくても、機械モデル込みで見ると主軸頭が治具に寄ったり、テーブルがストローク端に突っ込んだりする。しかも、同時5軸は動きが連続なので、どの瞬間に当たったのか原因が追いにくいんですよね。
注意：同時5軸は「ツールパスが出た＝安全」ではありません。必ず干渉チェックとマシンシミュレーションで、機械モデル込みの検証を行ってください。特に初物は、条件を落としてドライラン→空送り→軽切削の順で安全マージンを取るのが無難です。

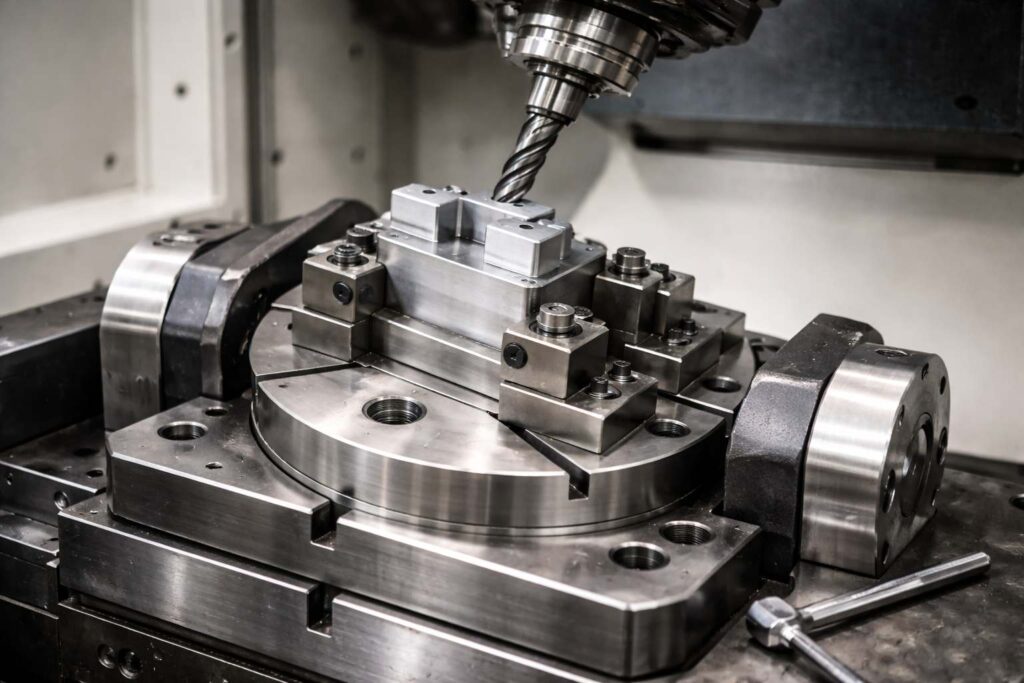

割り出し5軸加工の使い所
割り出し5軸加工（固定5軸、位置決め5軸）は、回転軸で姿勢を決めてから固定し、残りの3軸で加工する方式です。現場的には、同時5軸より導入ハードルが低く、段取り削減の恩恵を受けやすいのが強みです。実際、「いきなり同時5軸で全部やるぞ！」より、まず割り出しで多面加工をまとめて、段取り回数を減らすところから始める方が、失敗が少ないかなと思います。
例えば、斜め穴・斜め面・多面のポケット加工などは割り出しで十分なことが多いです。複雑な曲面仕上げは同時5軸が得意ですが、割り出しでも「姿勢を作って工具を短くする」だけで、仕上げ面が一気に良くなるケースはよくあります。ここが割り出し5軸のうまいところで、同時ほどプログラムが難しくないのに、3軸では出せない安定感が出るんですよ。
割り出し5軸で効く具体例
割り出しで効きやすいのは「斜め」と「多面」です。

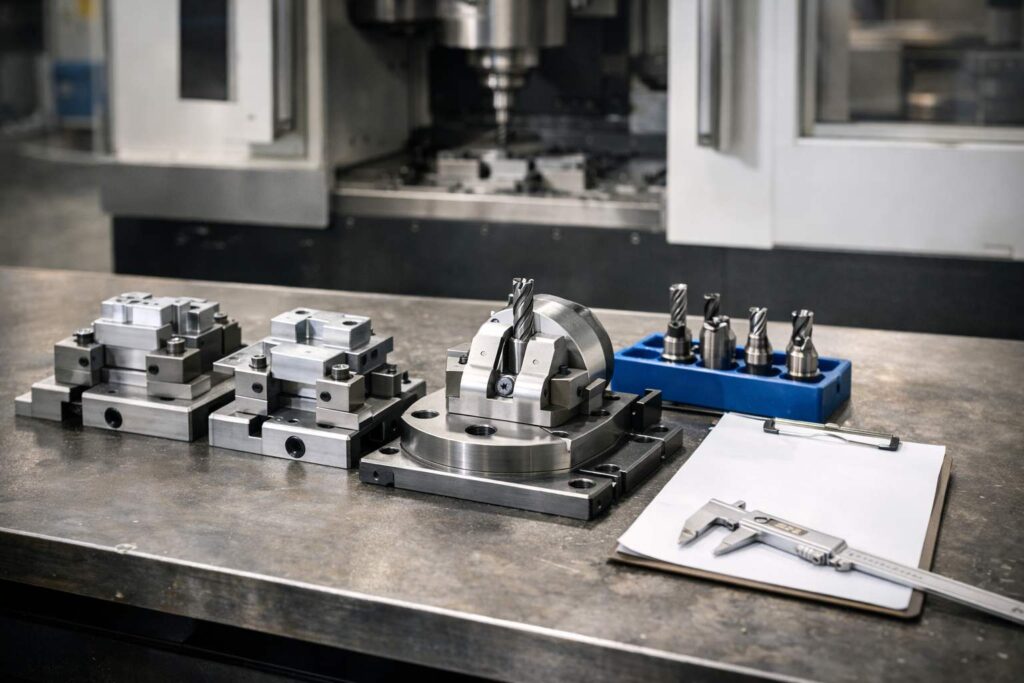

同時5軸と割り出し5軸のざっくり比較
| 項目 | 割り出し5軸加工 | 同時5軸加工 |
|---|---|---|
| 得意 | 多面加工、斜め穴、段取り削減 | 自由曲面、アンダーカット、連続仕上げ |
| 難所 | 姿勢数が増えると段取り設計が難化 | 干渉と制御、条件設定がシビア |
| 必要スキル | 治具と基準、姿勢ごとの安全確認 | CAM運用、シミュレーション、ポスト理解 |
割り出しで詰まりやすいポイント
割り出しは簡単そうに見えて、詰まるポイントがあります。それが「姿勢ごとの基準の扱い」です。姿勢を変えるたびに、工具長補正やワーク座標の見え方が変わるので、運用ルールが曖昧だと現場が混乱します。だから、最初に決めるべきは“誰がやっても同じになる手順”。たとえば、原点の取り方、姿勢変更の順序、測定のタイミング、補正値の記録方法などを、簡単でもいいので標準化しておくと、後がラクですよ。

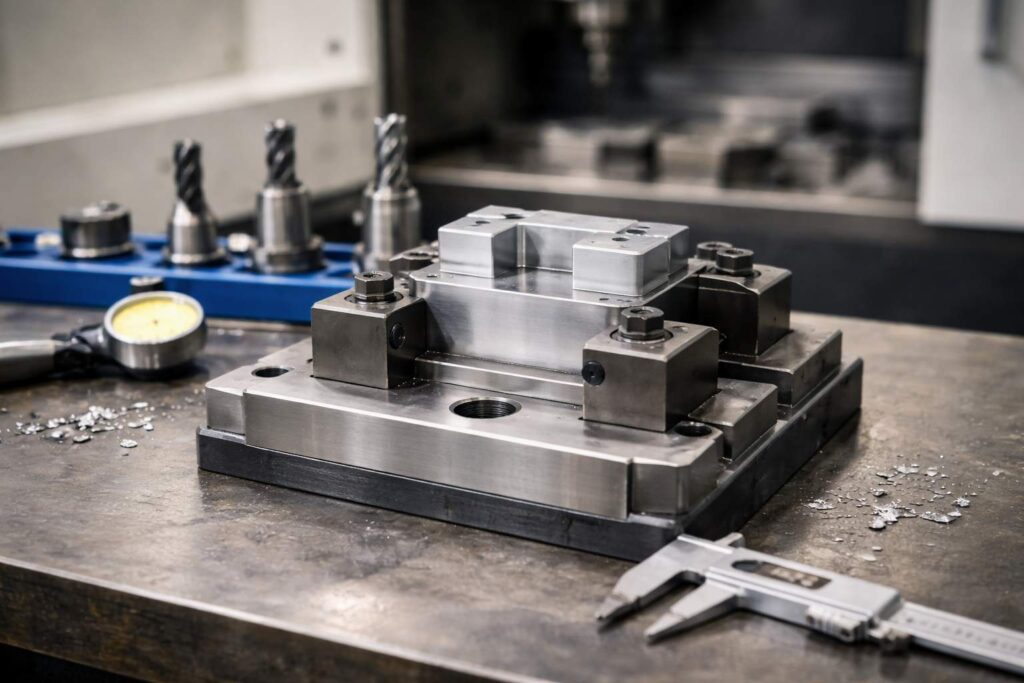

多面加工で段取り削減
5軸加工機の最大のメリットは、多面加工で段取り回数を減らせることです。反転・付け替えが減るので、位置決め誤差が積み上がりにくく、ワンチャッキング精度が出しやすくなります。段取り時間が短くなるだけじゃなく、治具点数や治具交換も減り、トータルの作業負担が下がります。さらに言うと、段取りが減る＝「人が触る回数が減る」ので、ヒューマンエラー（向き間違い、クランプミス、原点ミス）も減りやすいです。これ、現場の安定化にめちゃくちゃ効きます。
ただし、段取り削減は「治具が雑でもOK」という意味ではありません。むしろ、1回の固定で全部やるので、基準の取り方とクランプの安定性が重要になります。ここが弱いと、加工途中で姿勢を変えたときにズレが出て、寸法が追い込めなくなります。特に薄物や長物は、クランプの力で歪んで、姿勢変更で応力が変わり、寸法が動くことがあります。ここ、気になりますよね。だからこそ、段取り削減の成功条件は「固定が安定していること」と「測定・補正が回ること」です。
段取り削減で“得する”コストの内訳
削減できるのは加工時間だけじゃないです。
段取りを減らしても精度を落とさないコツ
よくあるのは、基準面・基準穴の「当て方」を先に決めることです。たとえば、A面を当ててB面で止める、みたいな“当ての方向”を固定すると、作業者が変わっても再現性が出やすいです。それと、5軸は姿勢を変えるので、工具・ホルダの干渉逃げを見込んだ治具形状にしておくこと。段取りを減らすほど、治具の設計が効いてきます。
段取り削減で失敗しないコツは、基準面・基準穴・当て面の再現性を最優先に設計することです。
導入コストとROIの考え方
導入コストは、機械本体だけでなく、治具・ツーリング、5軸加工CAM、マシンシミュレーション環境、教育コスト、保守費まで含めた総額で見ないとズレます。金額は機種や仕様、周辺設備で大きく変わるため、ここはあくまで一般的な目安として考えてください。導入後に「思ったよりかかった…」となりやすいのは、工具・ホルダの追加、治具の作り直し、シミュレーション用の機械モデル整備、教育の継続コストあたりです。つまり、機械を買うだけで完結しないんですよね。
ROI（投資回収）で見るなら、狙うべき効果は主に3つです。ここを押さえておくと、社内説明がめちゃくちゃ楽になります。
ROIを読み違えないための考え方
ROIでやりがちなミスは、「サイクルタイム短縮」だけで計算することです。もちろん切削時間が短くなるのは大きいんですが、5軸の本命は段取りと手戻りを減らすこと。たとえば、付け替えが2回減るだけで、段取り時間・検査時間・ミスの発生率がガクッと落ちる。ここまで含めると回収が見えてくることが多いです。
サイクルタイムだけでなく、段取りやその他関係項目を含めてみていきましょう！！
ROI設計の「見るべき項目」一覧
| 項目 | 見るポイント | 現場での測り方 |
|---|---|---|
| 段取り | 付け替え回数、治具交換 | 段取り開始〜初品OKまでの時間 |
| 品質 | 再現性、不良率、手直し | 手直し時間・再加工回数の記録 |
| 加工 | 工具寿命、切削条件 | 工具交換頻度、面粗度のばらつき |
| 教育 | 習熟に要する工数 | プログラム作成・検証の工数推移 |
逆に、単純形状の量産を3軸で安定運用できている場合、5軸に寄せるメリットが薄いこともあります。導入の最終判断は、社内の加工対象と人材体制を踏まえて、最終的な判断は専門家にご相談ください。また、メーカー講習や保守条件などは変わることがあるので、正確な情報は公式サイトをご確認ください。
5軸加工機デメリット・メリットのプログラム実務
ここからが本題の「プログラム」です。5軸は、CAMでツールパスを作って終わりではありません。ポストプロセッサ、干渉チェック、マシンシミュレーション、現場の段取りと基準づくりが全部つながって、はじめて安全に回ります。

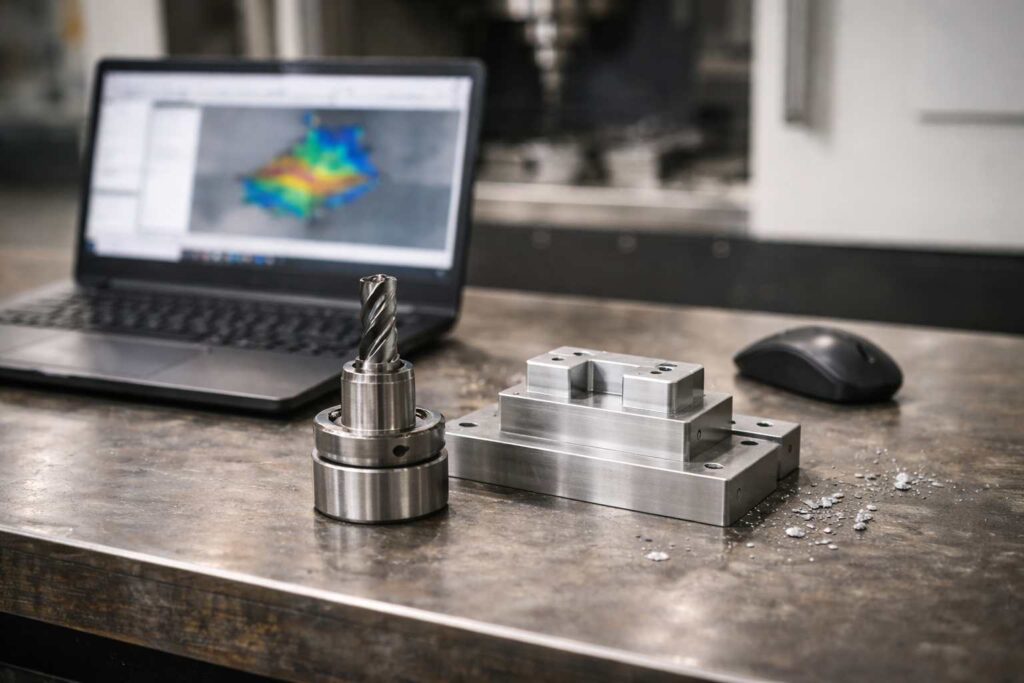

5軸加工CAMのツールパス
5軸加工CAMでは、工具軌跡（ツールパス）だけでなく、工具姿勢（ツール軸方向）まで含めて作ります。ここで重要なのは、形状に対して「最短で削れるパス」よりも、干渉しない姿勢で安定して回せるパスを優先することです。現場で“使える”ツールパスって、速いだけじゃなくて、検証が通って、再現性があるものなんですよ。
安全側の考え方としては、荒取りで“逃げ”を作ってから仕上げ姿勢を決める、という順番が鉄板です。いきなり仕上げ姿勢で突っ込むと、ホルダが当たったり、回転軸が無理な角度に入ったりしやすいです。特に、深い形状は逃げがないと姿勢回避が苦しくなり、CAMが無理やり姿勢を振って、面が荒れたり加工痕が変になったりします。
ツールパス設計で意識していること
小ワザ：同時5軸の仕上げは、工具突き出しを短くできる姿勢を優先すると、面が一気に安定します。結果的に加工条件も上げやすいですよ。
現場でよくある詰まりポイント
この3つは、結局「姿勢と機械制約」を見落としていることが原因になりがちです。だから、ツールパスを作ったら次は必ず、干渉・ストローク・姿勢変化をセットで見る。ここまでやって初めて、現場で回るデータになります。
干渉チェックと治具配置
5軸の怖さは、工具だけが当たるわけじゃないところです。ホルダ、主軸頭、治具、テーブル、チャック、すべてが干渉候補になります。特に治具は、剛性を上げようとして背を高くすると、姿勢変化で一気に干渉しやすくなります。しかも、同時5軸は“じわっと寄って当たる”ことがあるので、ドライランだけだと見逃すこともある。ここ、かなり怖いポイントです。
僕が現場で意識しているのは、治具設計の時点で「逃げ」を作っておくこと。具体的には、回転軸の旋回範囲を想定して、治具の角を落とす、押さえ位置を工夫する、工具が抜ける方向にクリアランスを確保する、などです。さらに、治具だけじゃなく、工具ホルダも含めて“干渉しにくいツーリング”に寄せるのが効きます。突き出しを短くしたい気持ちと、干渉を避けたい気持ちのバランスですね。
干渉が起きやすい「あるある」
治具配置の基本方針
治具配置は、加工形状を守るのが第一なんですが、5軸では「姿勢を回しても安全」を同時に満たす必要があります。僕は、まず“最も危ない姿勢”を想定してから、治具の背や当て方を決めます。最も危ない姿勢って、たいてい工具が斜めに寝て、ホルダや主軸頭がワーク周辺をかすめる状態です。そこに逃げがないと、あとで詰みます。
注意：干渉は一発で大事故になり得ます。ドライランや検証の手順を省略しないでください。不安がある場合は、最終的な判断は専門家にご相談ください。
マシンシミュレーション活用
同時5軸では特に、マシンシミュレーションが実質必須です。ツールパスのシミュレーションだけだと「工具がワークに当たらない」ことは見えても、機械構造物同士の干渉やストローク限界までは拾えないことがあります。5軸は回転軸が絡むぶん、実機の動きが直感に反しやすいので、人間の想像だけで安全を担保するのは無理ゲーになりがちです。
マシンシミュレーションで見るべきポイントは、次の3つです。
「検証の順番」を決めると現場が回る
僕のおすすめは、検証を“手順化”することです。たとえば、
(1)ツールパス（工具のみ）→
(2)ホルダ込み→
(3)機械モデル込み→
(4)ドライラン
この順でを固定すると、問題が出たときに原因の切り分けが速いです。いきなり実機で当てにいくと、何が悪いのか分からなくなって時間が溶けます。
マシンシミュレーションで“見るだけで終わらせない”コツ
ここを固めると、現場のドライラン時間が短くなり、手戻りも減ります。安全に回すための投資として、かなり効きます。
ポストプロセッサ設定要点
ポストプロセッサは、CAMのツールパスを機械とNC装置の言葉に“翻訳”する存在です。ここが合っていないと、同じツールパスでも出力コードが不自然になったり、姿勢の解釈がズレたりします。つまり、ポストがズレると現場で原因が迷子になります。5軸で「なんか面が変」「なんか動きが怖い」ってとき、原因がポスト側にあるケースは普通にあります。
特に5軸で押さえたいのは、回転中心の設定、回転軸の正負方向、機械構造（主軸傾斜かテーブル傾斜か）による姿勢表現です。制御によっては、傾斜面加工指令や工具先端点制御（RTCP相当）を使う構成もありますが、コード体系はメーカーやオプションで変わります。だから、ポストは“合ってる前提”で進めない方が安全です。初期は特に、簡単な形状でテストして、姿勢と座標が意図通りかを確認するのが王道ですね。
ポスト調整で最初に見るべきところ
断定で進めないのが大事です。ポスト・機械仕様・オプションが絡むと正解は現場ごとに変わります。正確な情報は公式サイトをご確認ください。
ポスト周りで現場が楽になるチェックリスト
ここが整うと、プログラム作成者が変わってもデータ品質が揃います。逆に言うと、ここが曖昧だと、属人化が加速します。5軸は難しいからこそ、属人化を潰す仕組みが重要なんですよ。
属人的作業が多いと作業がばらつくので品質が安定しません。。。
5軸加工機のデメリット・メリットとプログラムまとめ
5軸加工機は、段取り削減や多面加工、高品位な仕上げを実現できる一方で、導入コストとプログラム運用の難易度が上がります。ポイントは、機械を買うことではなく、安全に再現できる運用の型を作ることです。ここができると、5軸は“最強の武器”になりますが、できないと“高い置物”になりがちです。ここ、リアルですよ。
まずは割り出し5軸加工で段取り削減の成果を出し、次に同時5軸加工へ広げる流れが、現場では失敗しにくいです。そして、5軸加工CAM、ポストプロセッサ、干渉チェック、マシンシミュレーションをセットで回すことで、衝突リスクを下げながらメリットを最大化できます。特に、最初に固めるべきは「検証の手順」と「基準の運用ルール」。これがあるだけで、プログラム作成工数も、現場の不安もガクッと減ります。
この記事の結論を一言で
5軸は、設備投資というより運用設計のプロジェクトです。段取り・検証・ルールづくりまで含めて設計すると、デメリットが管理できて、メリットがちゃんと出ます。
費用や運用条件は機種や加工対象で大きく変わるため、数値や可否を断定せず、必ず条件を整理して判断してください。メーカー仕様や講習、オプションの有無などは更新されることもあるので、正確な情報は公式サイトをご確認ください。迷う場合は、最終的な判断は専門家にご相談ください。
